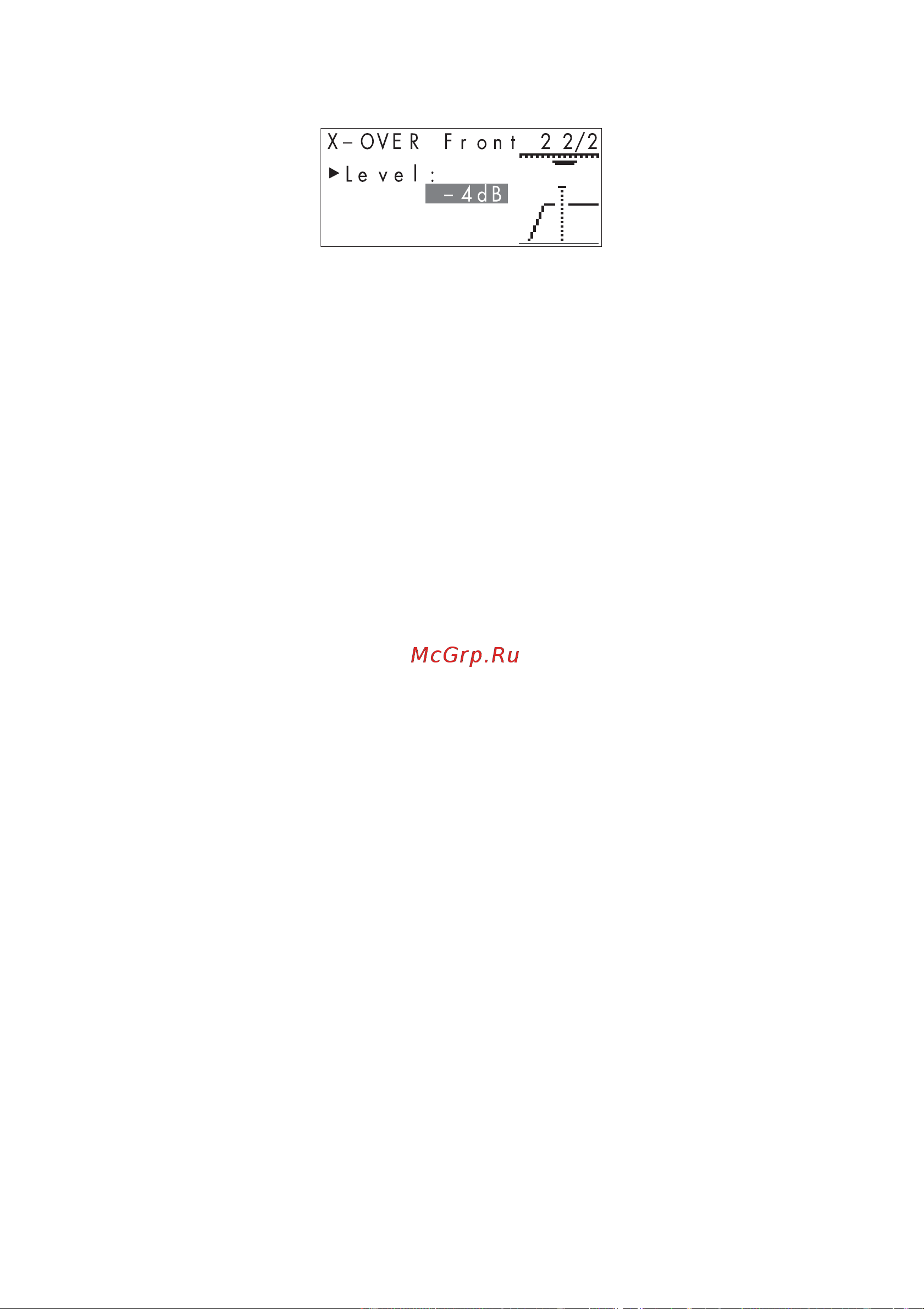

Уровень сигнала может принимать значения из диапазона 12 0 X OVER F г о n t 2 2 2 L е v е I _____ 4dВ 9 Повторите шаги 4 8 для настройки других каналов 10 По окончании настройки кроссовера нажмите кнопку X OVER Совет по настройке сабвуфера Если сабвуфер установлен в задней части салона то установка малой крутизны затухания характеристики ФНЧ например 6 дБ октаву сместит локализацию звукового образа назад Это также может отразиться и на локализации фронтальной сцены Советы по настройке высоких частот В зависимости от динамика подача на него низкочастотных компонентов сигнала 2 кГц и ниже может привести к появлению искажений В этом случае установите крутой спад характеристики ФВЧ например 30 дБ октаву При этом следите за тем чтобы среднечастотные и высокочастотные сигналы не были разделены ФНЧ обычно должен быть выключен OFF Если высокочастотный диапазон слишком резок мы рекомендуем установить плавный спад характеристики фильтра Советы по настройке низких частот Если в системе имеется сабвуфер и вы используете низкочастотные динамики диаметром менее 10 12 см отключение ФВЧ OFF может привести к появлению искажений при воспроизведении низкочастотных сигналов В этом случае установите значение крутизны ФВЧ в соответствии с частотной характеристикой используемых динамиков Примечания В целях защиты динамиков Front 1 для которых выбран режим TWEETER ФВЧ соответствующего канала отключить нельзя т е нельзя установить затухание в OFF По той же причине ФНЧ сабвуфера также не может быть отключен т е нельзя установить затухание в OFF Если для динамика выбран режим OFF не подключен то настройка кроссовера соответствующего канала не оказывает никакого действия Обратитесь к разделу Выбор динамиков на странице 5 Перед началом настройки кроссовера узнайте диапазоны воспроизводимых частот используемых динамиков Как только настройки будут произведены мы рекомендуем сохранить их в памяти аппарата О том как это сделать читайте на странице 37 23
