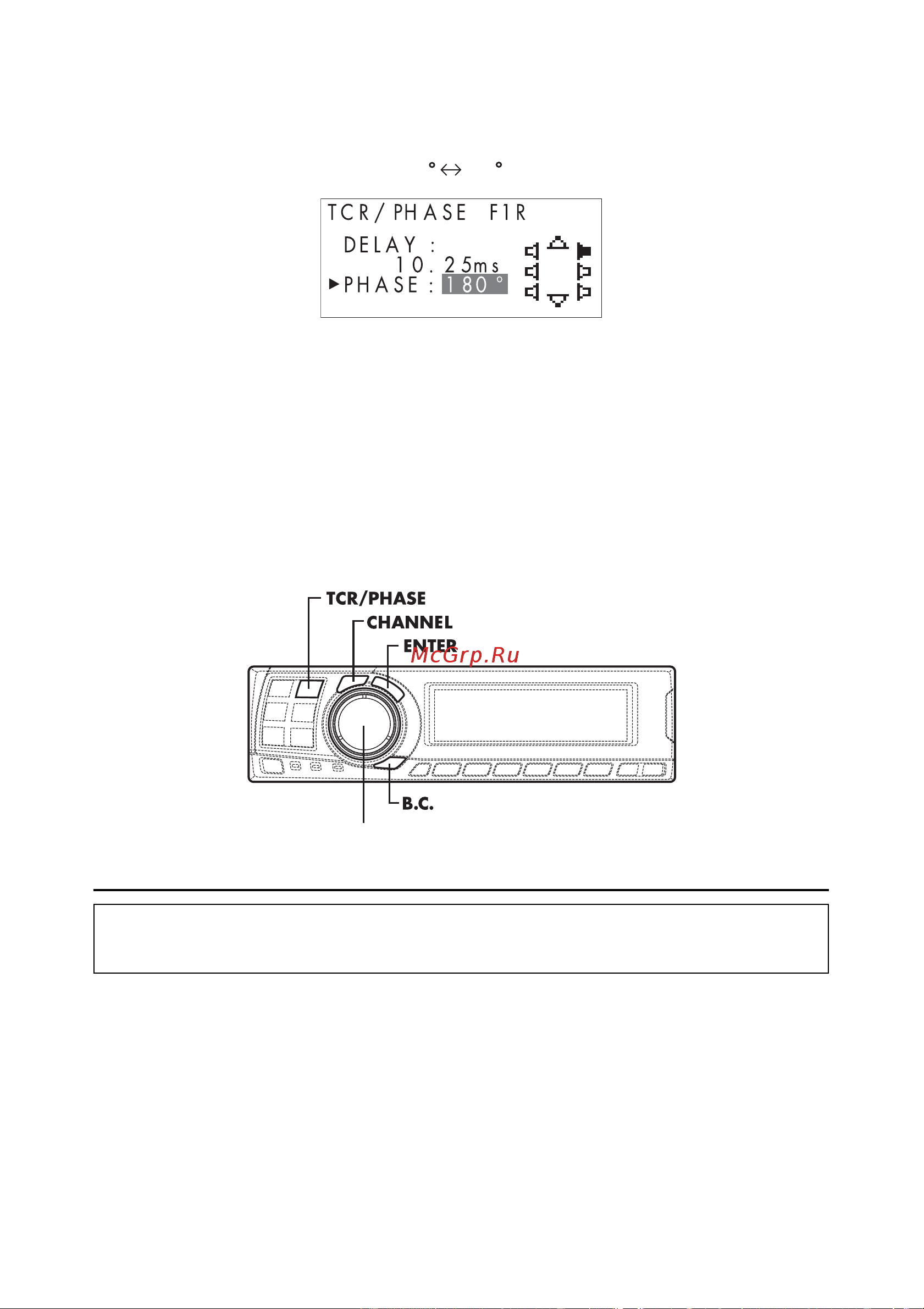

9 Вращая поворотный регулятор измените фазу сигнала CHANNEL Нажмите кнопку ENTER чтобы вернуться к шагу 8 и нажмите кнопку 0 0 180 TCR PHASE F1R DELAY 10 25ms 1 80 0 10 Повторите шаги 7 9 для настройки других каналов 11 По окончании настройки нажмите кнопку TCR PHASE ПРИМЕЧАНИЯ Если для динамика выбран режим OFF не подключен то настойка времени задержки соответствующего канала невозможна Обратитесь к разделу Выбор динамиков на странице 6 Как только настройки будут произведены мы рекомендуем сохранить их в памяти аппарата О том как это сделать читайте на странице 37 TCR PHASE CHANNEL Г ENTER В С Поворотный регулятор Фокусирование баса Временную задержку для фронтальных тыловых и левых правых динамиков можно настроить одновременно Время задержки может принимать значения от 0 05 мс до 20 00 мс всего 401 значение 1 Убедитесь что режим DEFEAT отключен см стр 37 2 Нажмите кнопку TCR PHASE чтобы выбрать режим временной коррекции 3 Нажмите кнопку В С чтобы выбрать режим настройки BASS FOCUS 4 Используя кнопку CHANNEL выберите фронтальный тыловой левый правый динамик 13
