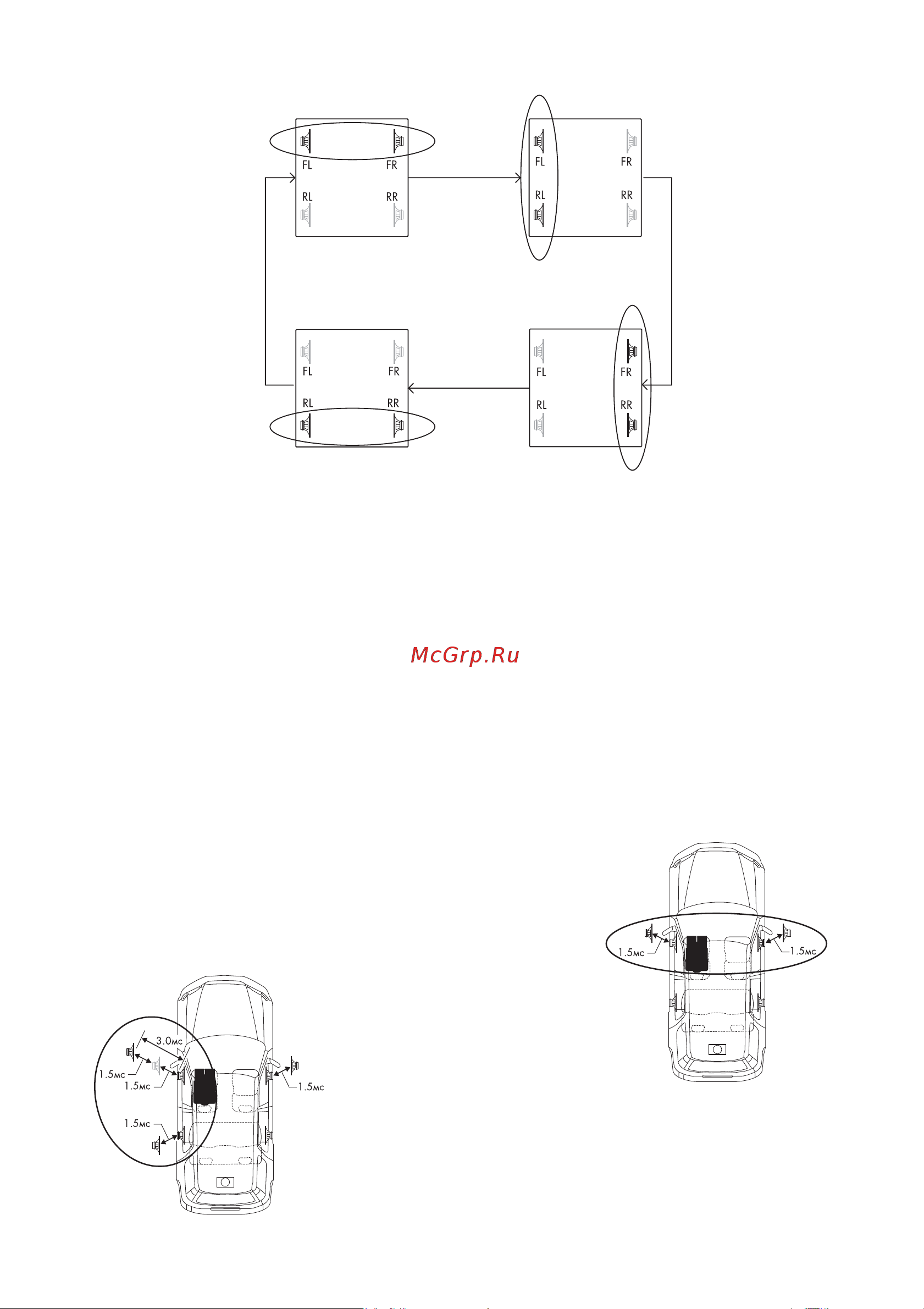

Фронтальные левыйправый динамики Правые фронтальныйтыловой динамики Левые фронтальныйтыловой динамики Тыловые левый правый динамики 5 Вращая поворотный регулятор выберите желаемое значение задержки 6 Для настройки других каналов повторите шаги 4 и 5 7 По окончании настройки нажмите кнопку ENTER чтобы вернуться в режим временной коррекции Теперь вы можете сравнить звучание при отключенном с настроенными значениями и включенном со стандартными значениями режиме defeat О том как это можно сделать читайте в пункте 8 раздела Выполнение временной коррекции TCR вручную Переключение фазы на странице 11 8 Нажмите кнопку TCR PHASE чтобы выйти из режима настройки Примечание Настройки произведенные в режиме BASS FOCUS оказывают влияние на временную коррекцию Пример настроек описанных в пунктах 4 и 5 1 После выбора значения 30 для коррекции фронтальных каналов левого и правого задержка как левого так и правого фронтального канала составит 1 5 мс 2 После выбора значе ния 30 для коррекции левых каналов фрон тального и тылового задержка левого фрон тального канала сос тавит 3 0 мс а левого тылового 1 5 мс Из за того что для фронтального левого динамика уже была выставлена задержка 1 5 мс дополнительная задержка 1 5 мс приведет к общей задержке 3 0 мс
