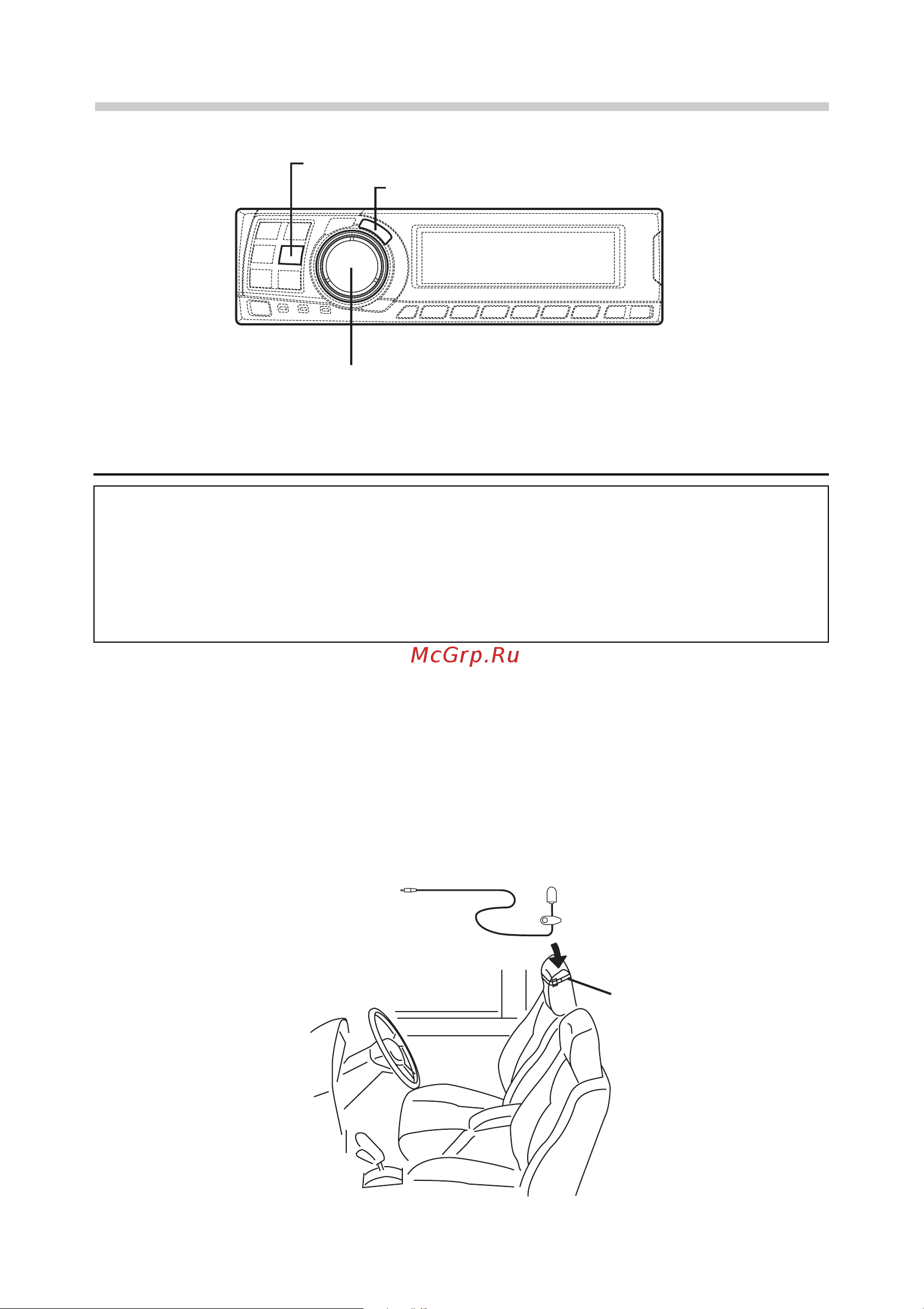

Автоматическая настройка Поворотный регулятор Выполнение автоматической временная коррекция временной коррекции автоматическая Из за специфической конфигурации автомобильного салона расстояния от места прослушивания до различных динамиков сильно различаются Описываемая функция позволит с помощью прилагаемого микрофона автоматически измерить и проанализировать расстояния от места прослушивания до динамиков после чего произведет оптимальную настройку временной коррекции В зависимости от используемой конфигурации головного аппарата управление функцией AUTO TCR с головного аппарата может быть недоступно 1 Убедитесь что режим отключения обработки сигнала DEFEAT не активен См стр 37 2 Подготовьте автомобиль 1 Припаркуйте автомобиль в тихом месте 2 Закройте все окна и двери 3 Подключите микрофон 1 Закрепите прилагаемый микрофон с блоком управления в центре подголовника водительского сиденья направив его вперед К гнезду микрофона для подключения Микрофон Ремень или другое приспособление 8
