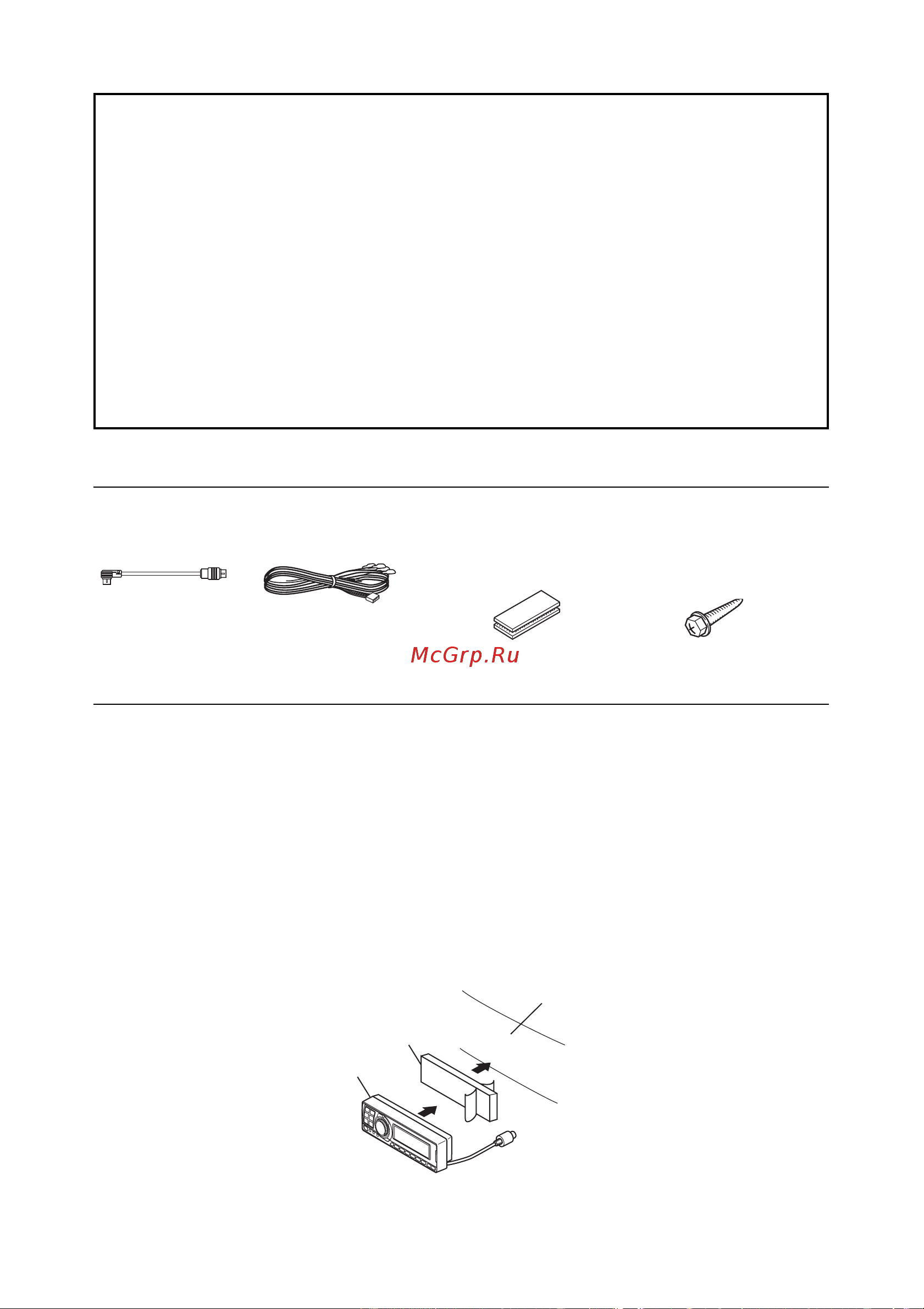

Для предотвращения внешних шумов в вашей аудио системе придерживайтесь следующих правил Аудио система и относящиеся к ней соединительные кабели должны располагаться не менее чем на расстоянии 10см от жгута электрической системы автомобиля Располагайте провода питания как можно дальше от всей остальной проводки Надежно подсоединяйте заземляющий провод только к неокрашенной металлической поверхности шасси автомобиля при необходимости отскоблите слой краски Если вы дополнительно приобрели шумоподавитель подсоедините его как можно дальше от аудио системы Ваш дилер Alpine может предложить вам одну из моделей шумоподавителей Alpine поэтому обращайтесь к нему за более подробной информацией Ваш дилер Alpine прекрасно осведомлен о том какими способами можно предотвратить шумовые помехи поэтому вы можете получить у него консультацию по этому вопросу Аксессуары 2 стороняя клейкая Ai NET кабель У Соединительный лента для монтажа кабель Винты саморезы с блока управления или буртиком М4 х 14 основного модуля Инсталляция Монтаж блока управления приобретается дополнительно ВНИМАНИЕ Не устанавливайте блок управления около воздушной подушки безопасности расположенной напротив сиденья переднего пассажира Убедитесь что для инсталляции выбрано безопасное место Определите место для монтажа на приборной доске Оно должно быть достаточно большим для центровки блока а также достаточно плоским Установка с использованием клейкой ленты Velcro 42
