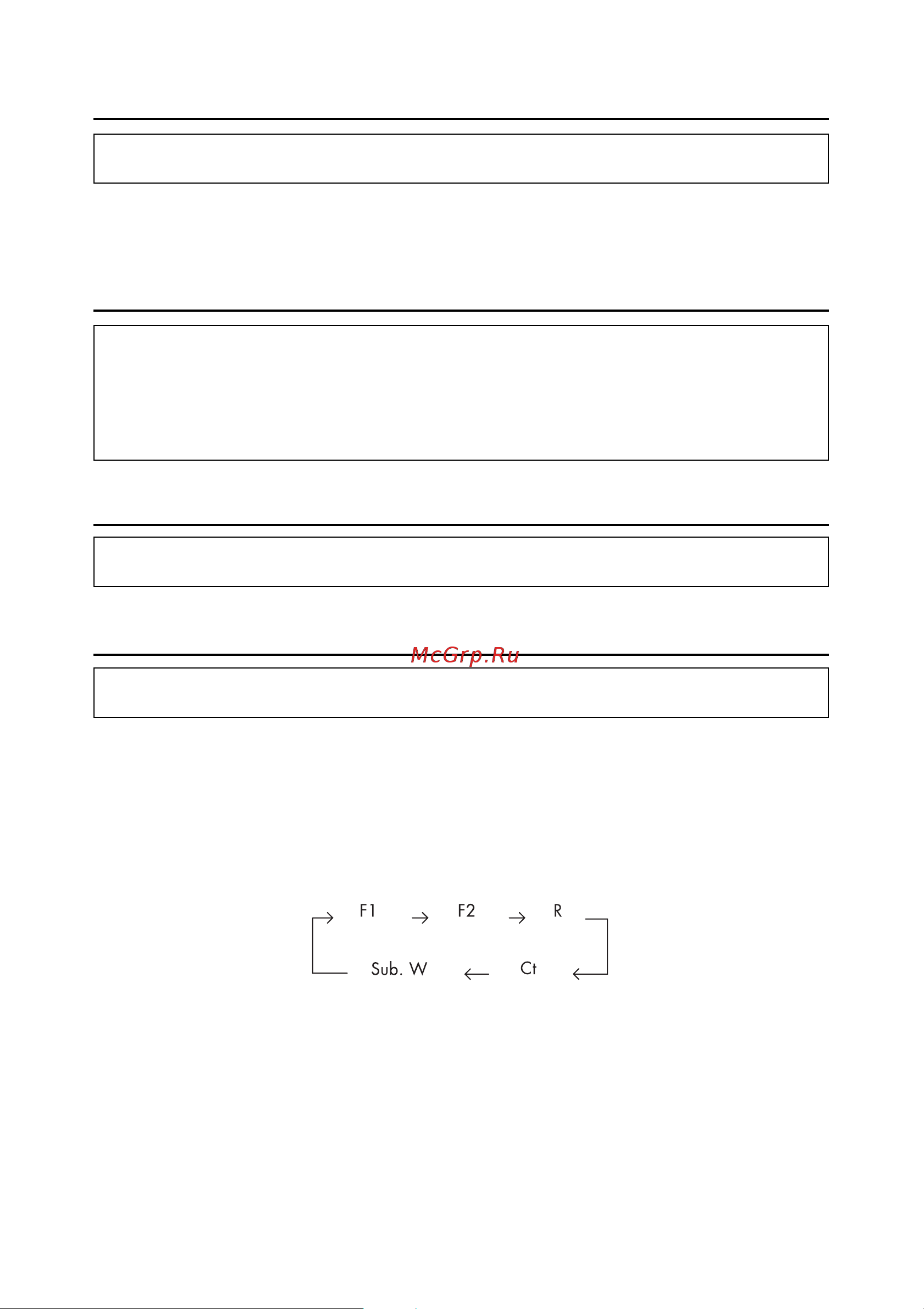

Включение и выключение питания Этот аппарат не оснащен выключателем питания Управление питанием осуществляется с головного устройства к которому подключен аппарат ПРИМЕЧАНИЕ При первом включении питания автоматически включается режим настройки Индикаторы Индикатор PRO LOGIC Имеет зеленый цвет в режиме декодирования Индикатор Dolby Digital Имеет зеленый цвет в режиме декодирования Индикатор DTS Имеет зеленый цвет в режиме декодирования сигнала Dolby Surround сигнала Dolby Digital сигнала DTS Использование поворотного регулятора Для выполнения настроек и регулировок в аппарате используется поворотный регулятор При использовании регулятора Вы можете нажимать на него Настрой ка ди нами ков В первую очередь произведите настройку динамиков Отключите те каналы к которым не подключены динамики 1 Нажмите кнопку SETUP Аппарат перейдет в режим настройки 2 Вращая поворотный регулятор выберите режим SPEAKER SELECT и нажмите кнопку ENTER 3 Используя кнопку CHANNEL выберите канал и нажмите кнопку ENTER Fl F2 R Фронт 1 Фронт 2 Тыл ___ Sub W Ct ______ Сабвуфер Центр 4 Вращая поворотный регулятор выберите для канала режим ON подключен или OFF отключен и нажмите кнопку ENTER Повторив шаги 3 и 4 установите для всех неподключенных каналов режим OFF F1 фронт 1 F2 фронт 2 R тыл Ct центр Tw твитер Full полнодиапазонный OFF отключен Full полнодиапазонный OFF отключен ON OFF Center центральный динамик Sub W сабвуфер OFF отключен 5
