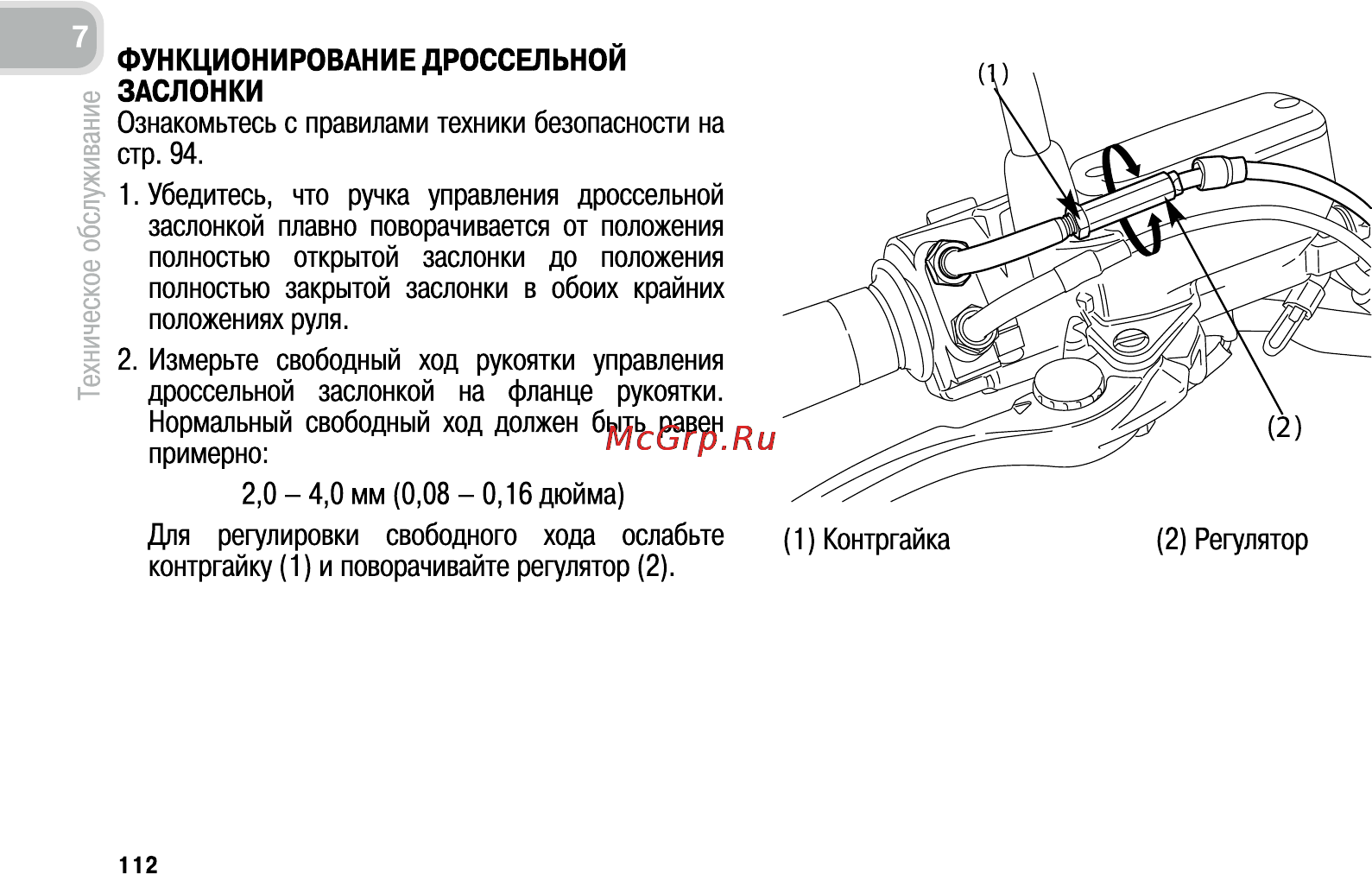

Техническое обслуживание ФУНКЦИОНИРОВАНИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ Ознакомьтесь с правилами техники безопасности на стр 94 1 Убедитесь что ручка управления дроссельной заслонкой плавно поворачивается от положения полностью открытой заслонки до положения полностью закрытой заслонки в обоих крайних положениях руля 2 Измерьте свободный ход рукоятки управления дроссельной заслонкой на фланце рукоятки Нормальный свободный ход должен быть равен примерно 2 0 4 Омм 0 08 0 16дюйма Для регулировки свободного хода ослабьте контргайку 1 и поворачивайте регулятор 2 112 1 Контргайка 2 Регулятор
