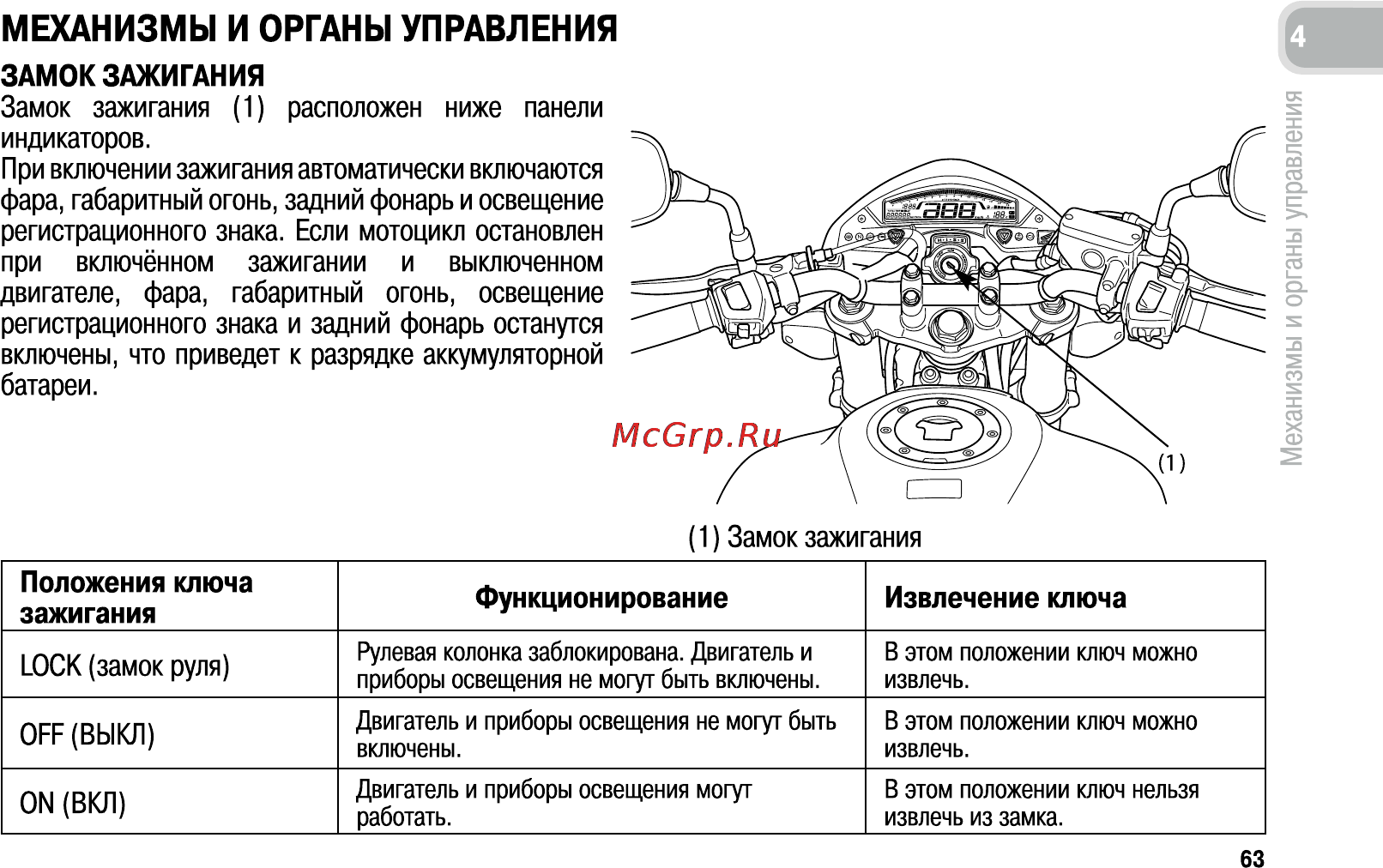

МЕХАНИЗМЫ И ОРГАНЫ УПРАВЛЕНИЯ 4 ЗАМОК ЗАЖИГАНИЯ Механизмы и органы управления Замок зажигания 1 расположен ниже панели индикаторов При включении зажигания автоматически включаются фара габаритный огонь задний фонарь и освещение регистрационного знака Если мотоцикл остановлен при включённом зажигании и выключенном двигателе фара габаритный огонь освещение регистрационного знака и задний фонарь останутся включены что приведет к разрядке аккумуляторной батареи 1 Замок зажигания Положения ключа зажигания Функционирование Извлечение ключа LOCK замок руля Рулевая колонка заблокирована Двигатель и приборы освещения не могут быть включены В этом положении ключ можно извлечь OFF ВЫКЛ Двигатель и приборы освещения не могут быть включены В этом положении ключ можно извлечь ON ВКЛ Двигатель и приборы освещения могут работать В этом положении ключ нельзя извлечь из замка 63
