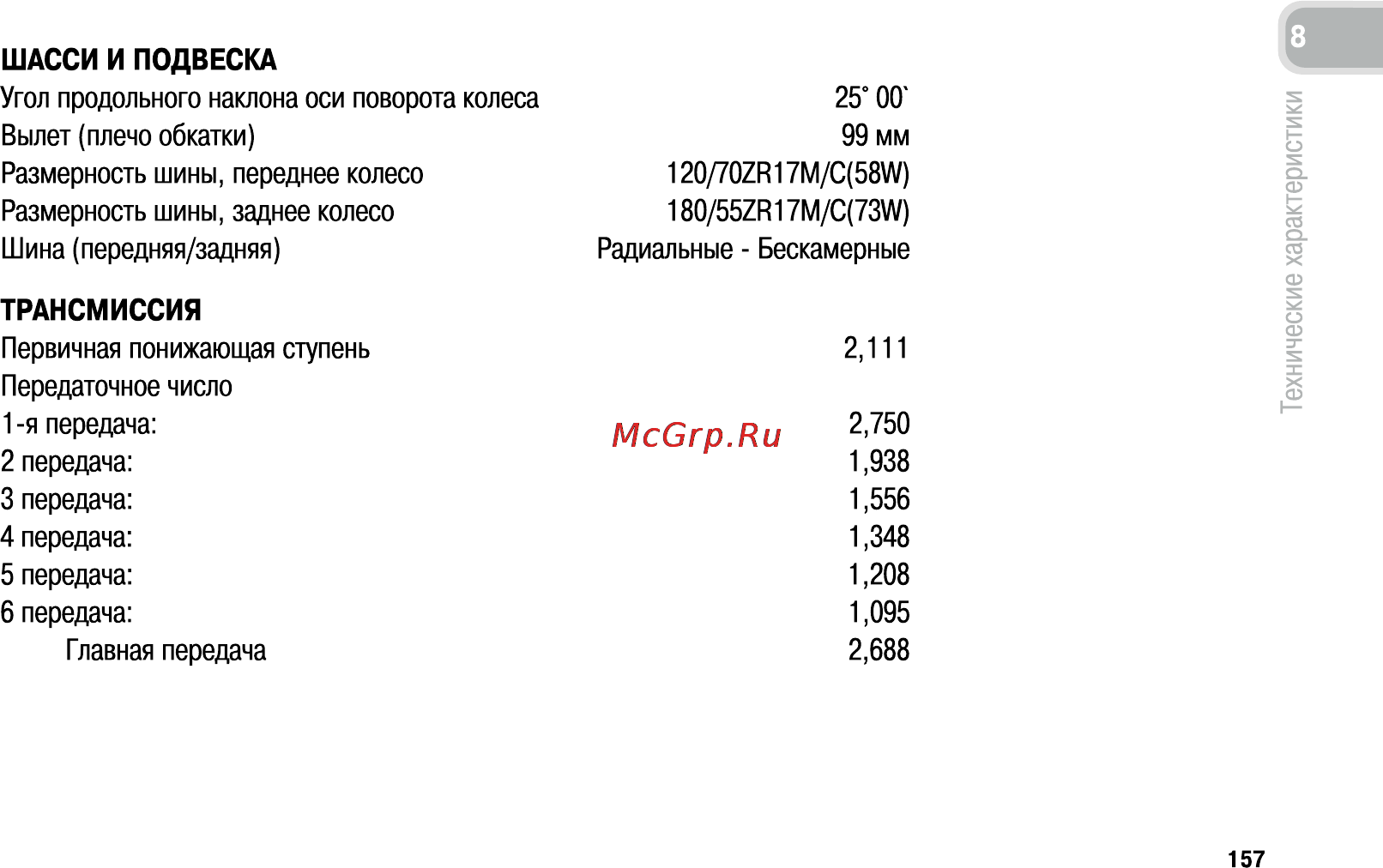

ШАССИ И ПОДВЕСКА Вылет плечо обкатки Размерность шины переднее колесо Размерность шины заднее колесо Шина передняя задняя 25 00 99 мм 120 70ZR17M C 58W 180 55ZR17M C 73W Радиальные Бескамерные Технические Угол продольного наклона оси поворота колеса ТРАНСМИССИЯ Первичная понижающая ступень 2 111 Передаточное число 1 я передача 2 750 2 передача 1 938 3 передача 1 556 4 передача 1 348 5 передача 1 208 6 передача Главная передача 1 095 2 688 157
