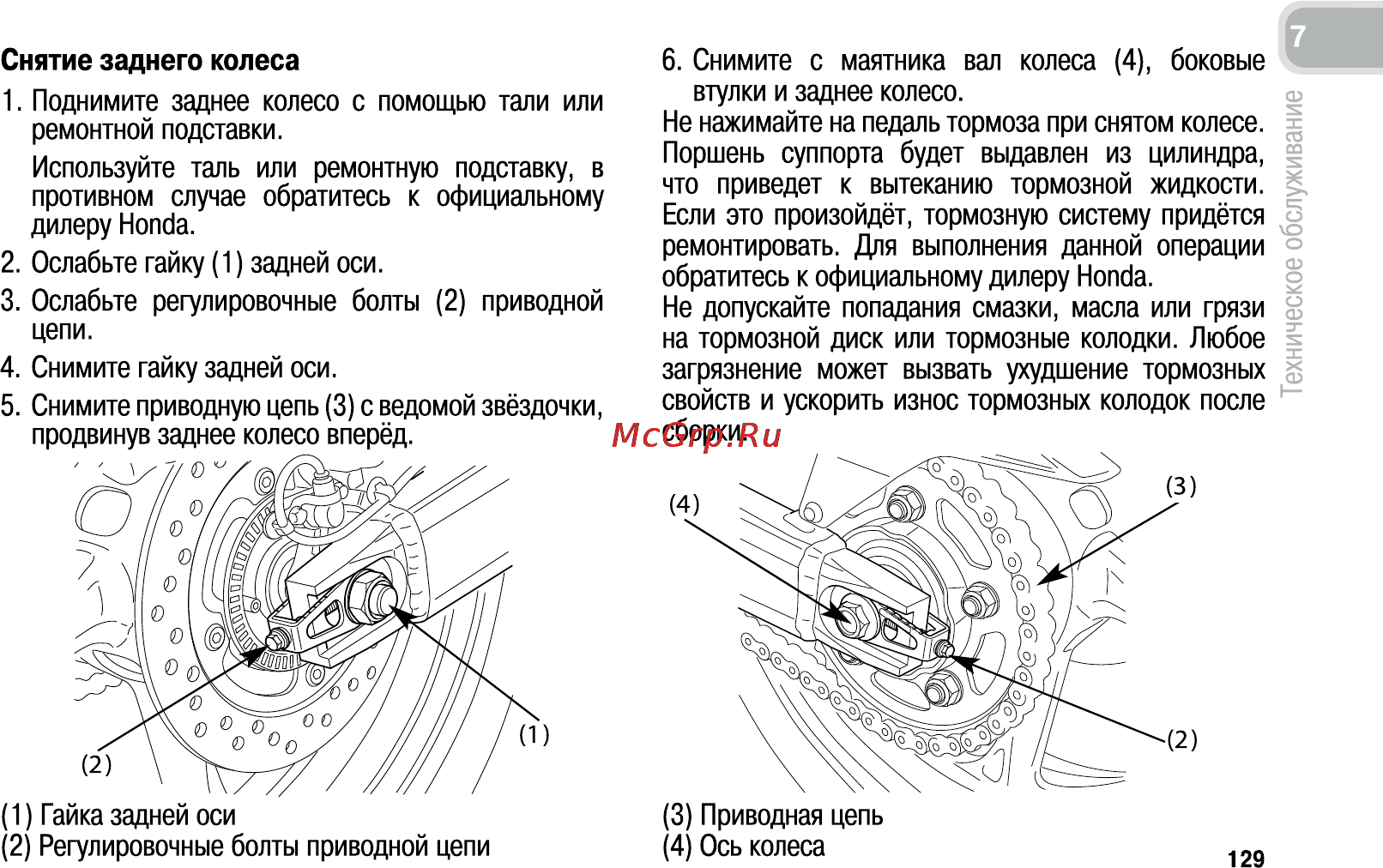

5 Снимите приводную цепь 3 с ведомой звёздочки продвинув заднее колесо вперёд 6 Снимите с маятника вал колеса 4 боковые втулки и заднее колесо Не нажимайте на педаль тормоза при снятом колесе Поршень суппорта будет выдавлен из цилиндра что приведет к вытеканию тормозной жидкости Если это произойдёт тормозную систему придётся ремонтировать Для выполнения данной операции обратитесь к официальному дилеру Honda Не допускайте попадания смазки масла или грязи на тормозной диск или тормозные колодки Любое загрязнение может вызвать ухудшение тормозных свойств и ускорить износ тормозных колодок после сборки 1 Гайка задней оси 2 Регулировочные болты приводной цепи 3 Приводная цепь 4 Ось колеса 1 Поднимите заднее колесо с помощью тали или ремонтной подставки Используйте таль или ремонтную подставку в противном случае обратитесь к официальному дилеру Honda 2 Ослабьте гайку 1 задней оси 3 Ослабьте регулировочные болты 2 приводной цепи 4 Снимите гайку задней оси Техническое обслуживание Снятие заднего колеса
