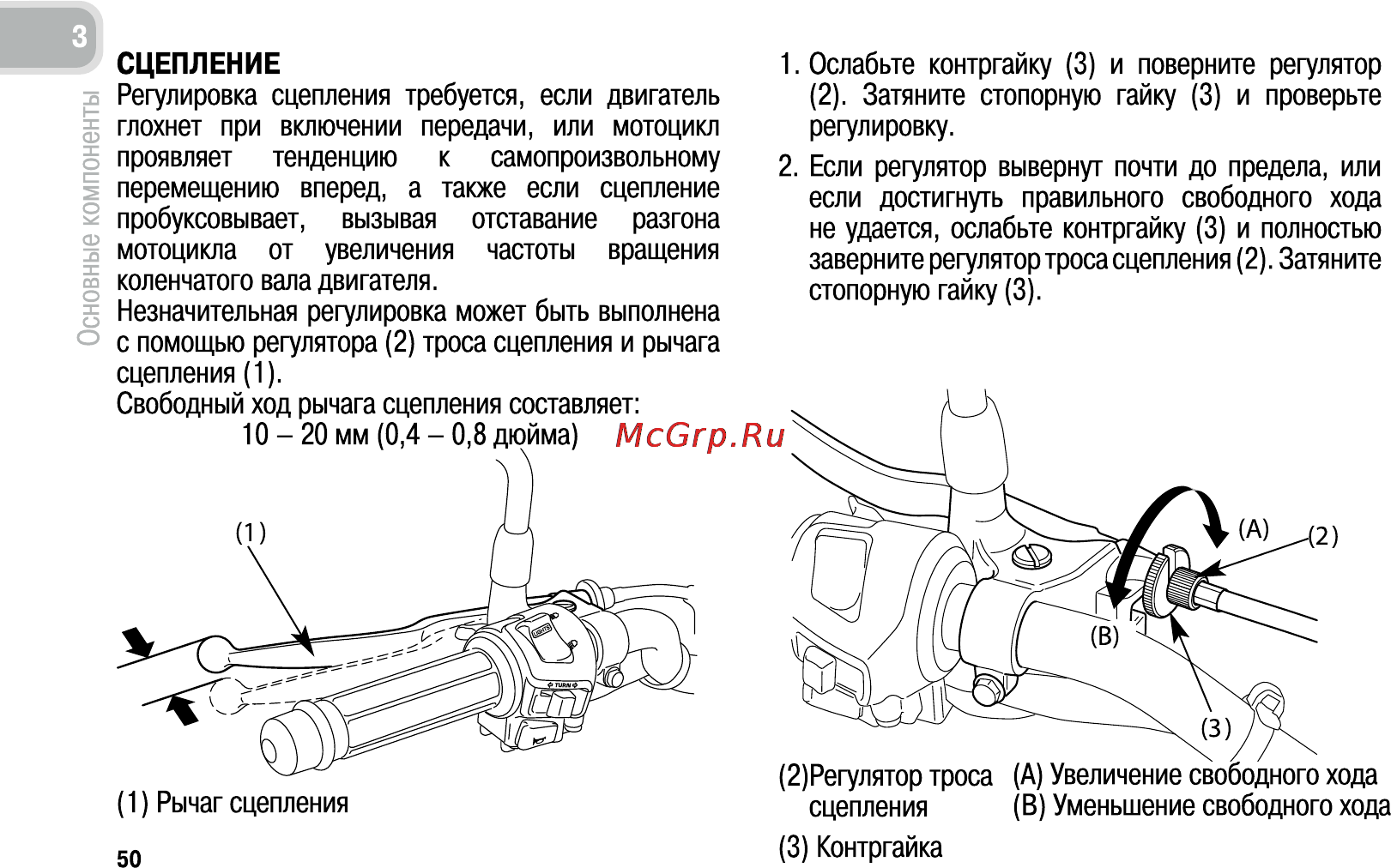

3 Основные компоненты СЦЕПЛЕНИЕ Регулировка сцепления требуется если двигатель глохнет при включении передачи или мотоцикл проявляет тенденцию к самопроизвольному перемещению вперед а также если сцепление пробуксовывает вызывая отставание разгона мотоцикла от увеличения частоты вращения коленчатого вала двигателя Незначительная регулировка может быть выполнена с помощью регулятора 2 троса сцепления и рычага сцепления 1 Свободный ход рычага сцепления составляет 1 Ослабьте контргайку 3 и поверните регулятор 2 Затяните стопорную гайку 3 и проверьте регулировку 2 Если регулятор вывернут почти до предела или если достигнуть правильного свободного хода не удается ослабьте контргайку 3 и полностью заверните регулятор троса сцепления 2 Затяните стопорную гайку 3 2 Регулятор троса А Увеличение свободного хода сцепления В Уменьшение свободного хода 50 3 Контргайка
