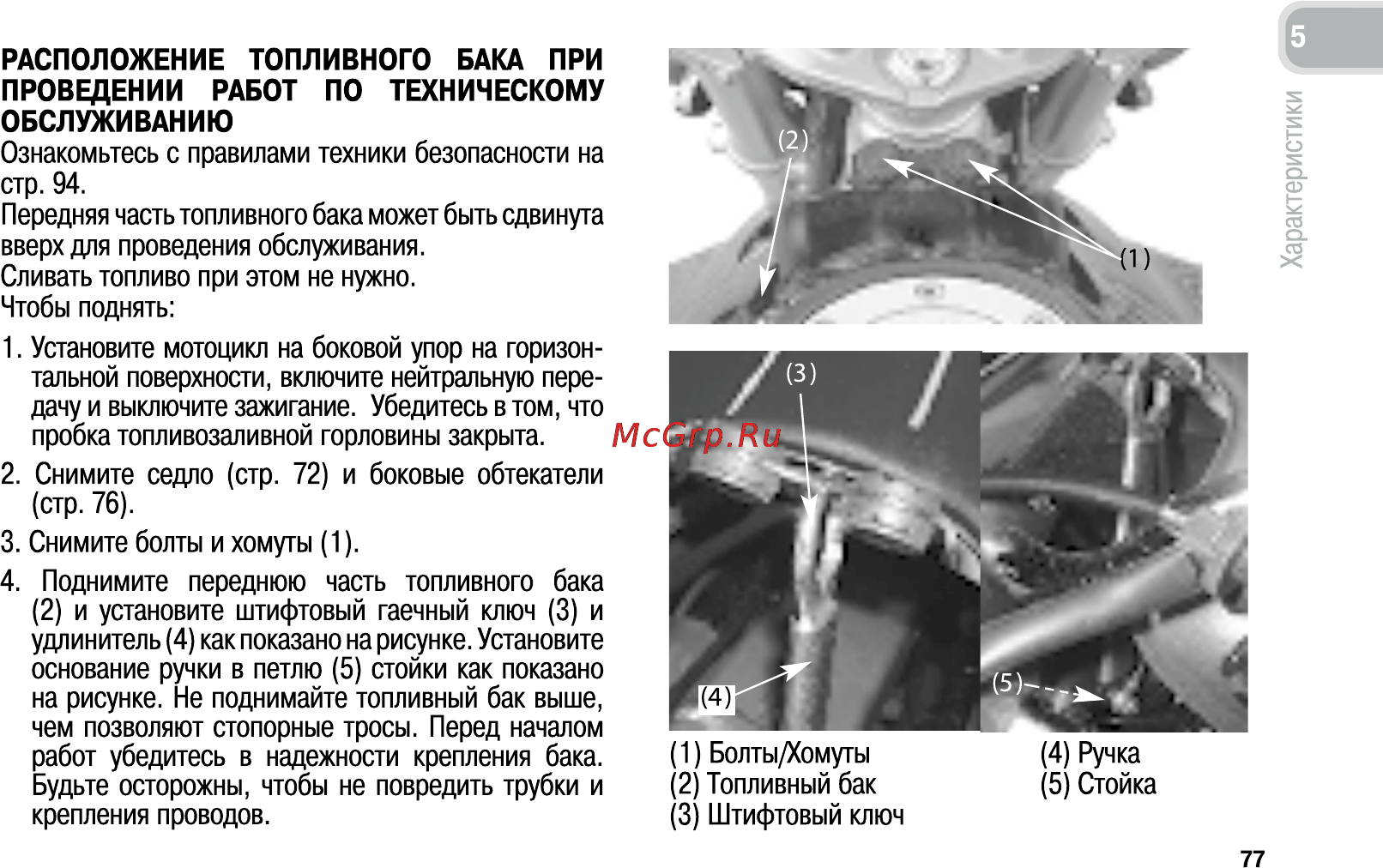

РАСПОЛОЖЕНИЕ ТОПЛИВНОГО БАКА ПРИ ПРОВЕДЕНИИ РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Ознакомьтесь с правилами техники безопасности на стр 94 Передняя часть топливного бака может быть сдвинута вверх для проведения обслуживания Сливать топливо при этом не нужно Чтобы поднять 1 Установите мотоцикл на боковой упор на горизон тальной поверхности включите нейтральную пере дачу и выключите зажигание Убедитесь в том что пробка топливозаливной горловины закрыта 2 Снимите седло стр 72 и боковые обтекатели стр 76 3 Снимите болты и хомуты 1 4 Поднимите переднюю часть топливного бака 2 и установите штифтовый гаечный ключ 3 и удлинитель 4 как показано на рисунке Установите основание ручки в петлю 5 стойки как показано на рисунке Не поднимайте топливный бак выше чем позволяют стопорные тросы Перед началом работ убедитесь в надежности крепления бака Будьте осторожны чтобы не повредить трубки и крепления проводов 1 Болты Хомуты 2 Топливный бак 3 Штифтовый ключ 4 Ручка 5 Стойка 77
