Общие сведения
EMU25171
Место для записи
идентификационных номеров
EMU25183
Заводской номер подвесного мотора
Заводской номер подвесного мотора выштампован на
бирке, прикрепленной на левой стороне крепежного
кронштейна.
Для упрощения заказа запасных частей у дилера компа-
нии Yamaha и для справок на случай кражи подвесного
мотора, запишите заводской номер подвесного мотора в
предоставленные поля.

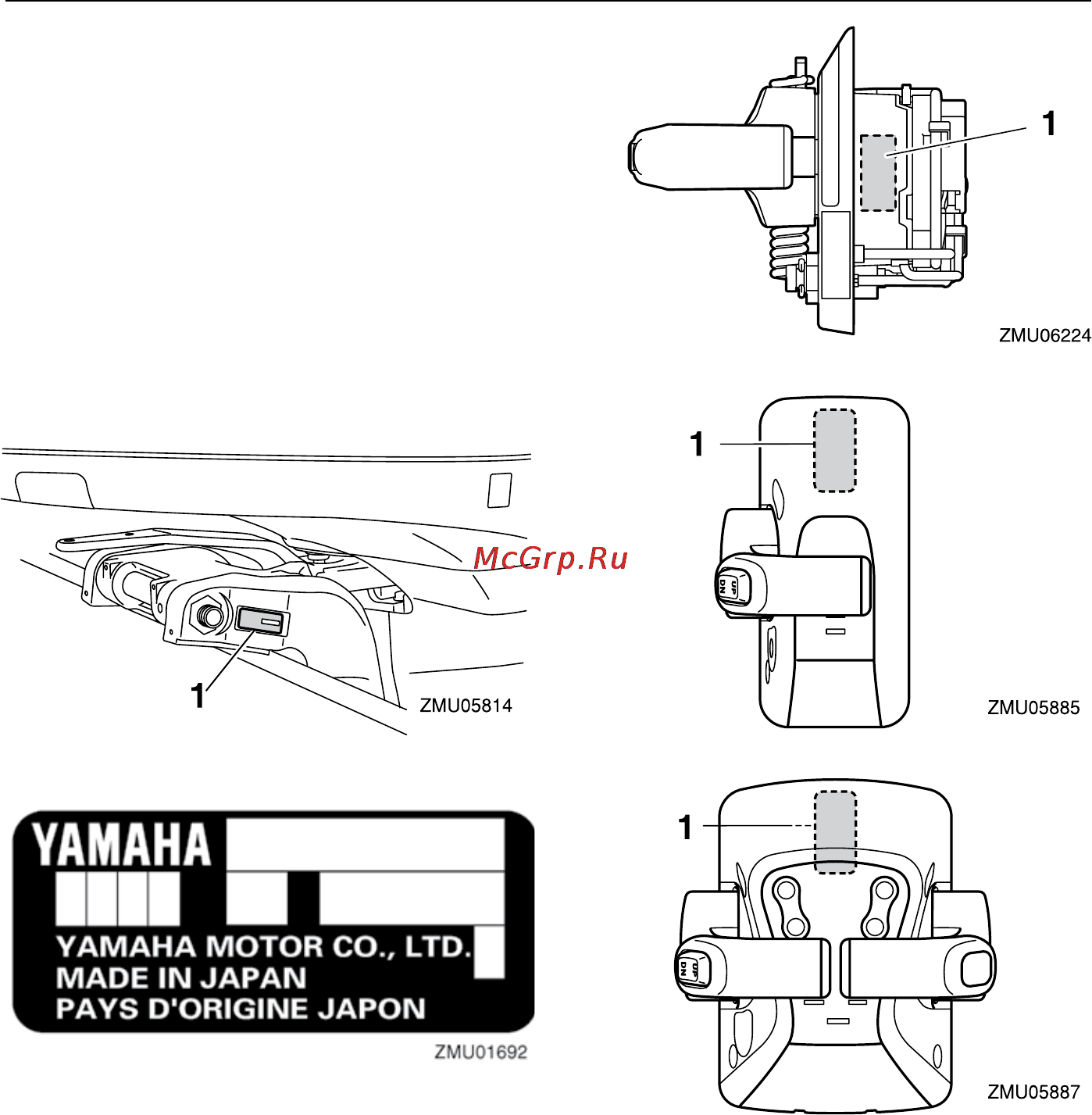

1. Расположение заводского номера подвесного мотора
EMU34942
Заводской номер цифрового
электронного управления
Заводской номер цифрового электронного управления
выштампован на бирке, прикрепленной к корпусу циф-
рового электронного управления.
Для упрощения нового подключения цифрового элек-
тронного управления к подвесному мотору, запишите
заводской номер блока цифрового электронного управ-
ления в предоставленные поля.
УКАЗАНИЕ:
В случае возникновения каких-либо вопросов, касаю-
щихся заводского номера цифрового электронного уп-
равления, обратитесь к дилеру компании Yamaha.
