25

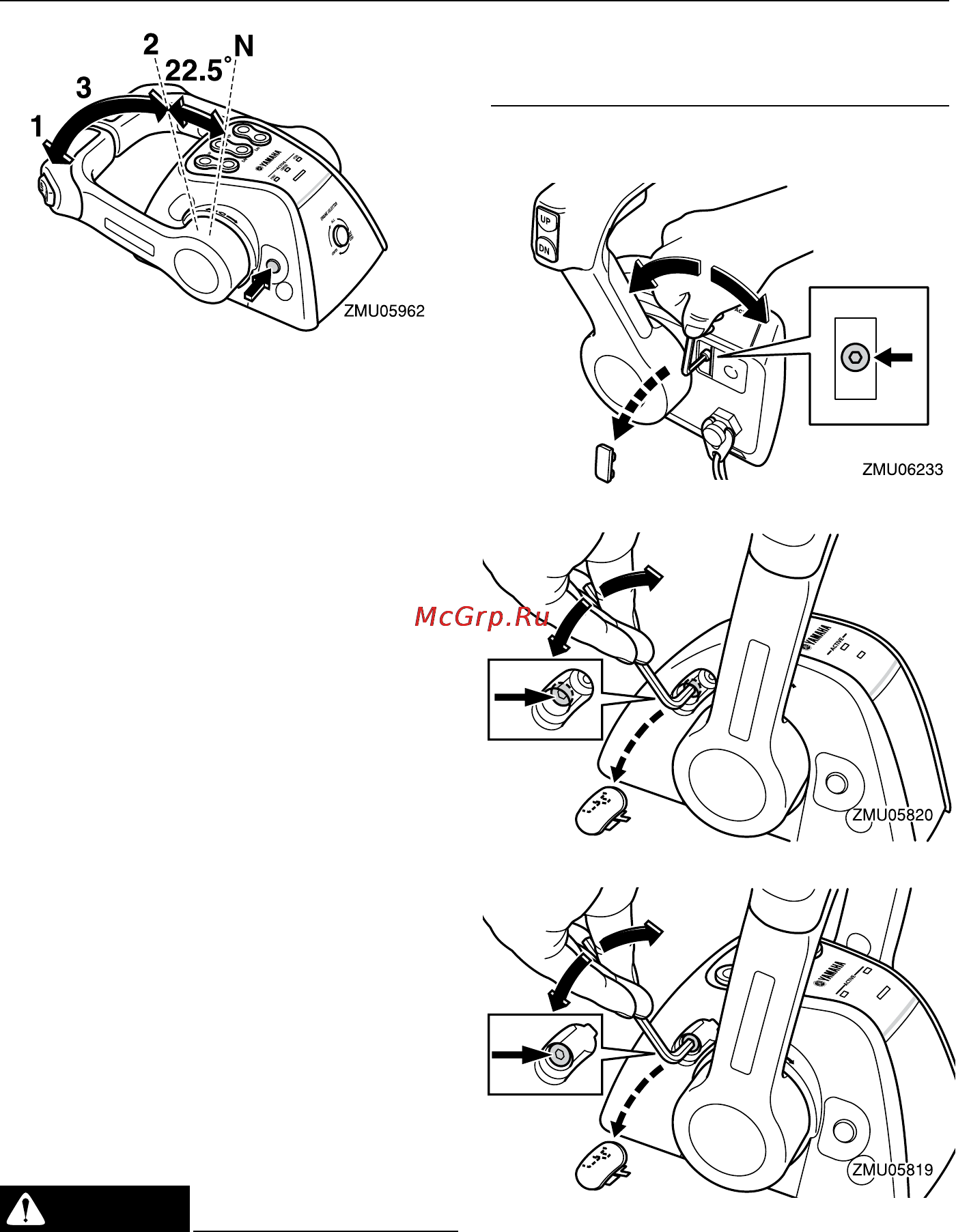

1. Дроссельная заслонка полностью открыта
2. Дроссельная заслонка полностью закрыта
3. Регулируемое положение дроссельной заслонки (на нейтраль-
ной передаче)
Выключатель регулировки газа на нейтральной передаче
срабатывает, только если рычаг управления находится в
нейтральном положении.
После срабатывания выключателя непрерывно светящий-
ся индикатор работы цифрового электронного управле-
ния начинает мигать. Когда индикатор мигает, дроссель-
ная заслонка начинает открываться, после того как рычаг
управления перемещен на угол не менее 22,5°.
После окончания работы с выключателем регулировки
газа на нейтральной передаче, верните рычаг управле-
ния в нейтральное положение. Выключатель регулировки
газа на нейтральной передаче автоматически вернется
в рабочее положение. Индикатор работы цифрового
электронного управления переключится из мигающего в
непрерывный режим, и цифровое электронное управле-
ние начнет включать передачи переднего и заднего хода
обычным образом.
EMU35871
Регулятор усилия рычага дроссельной
заслонки
Регулятор усилия позволяет установить удобное для опе-
ратора усилие, необходимое для перемещения рычага
управления. Для увеличения усилия поверните регулятор
по часовой стрелке. Для уменьшения усилия поверните
регулятор против часовой стрелки.
EWM01770
ОСТОРОЖНО
Слишком маленькое усилие может привести
к самопроизвольному перемещению рычага
управления, это может вызвать аварию.
Не затягивайте регулятор усилия слишком
•
•
сильно. Слишком большое усилие приводит
к затрудненному перемещению рычага управ-
ления, это может привести к аварии.
Одинарного типа
Одинарного типа
Сдвоенного типа
Узлы и детали
