15
Не допускайте попадания в топливный бак
воды и примесей. Топливо с примесями при-
ведет к ухудшению эксплуатационных качеств
или повреждению двигателя. Используйте
только свежий бензин, который хранился в
чистых резервуарах.
EMU36880
Загрязненная или кислая вода
Если подвесной мотор эксплуатируется в загрязненной
или кислой воде, компания Yamaha настоятельно ре-
комендует обратиться к дилеру для установки опцио-
нального комплекта водяного насоса с хромированным
покрытием. Однако, в зависимости от модели, это может
не потребоваться.
EMU36330

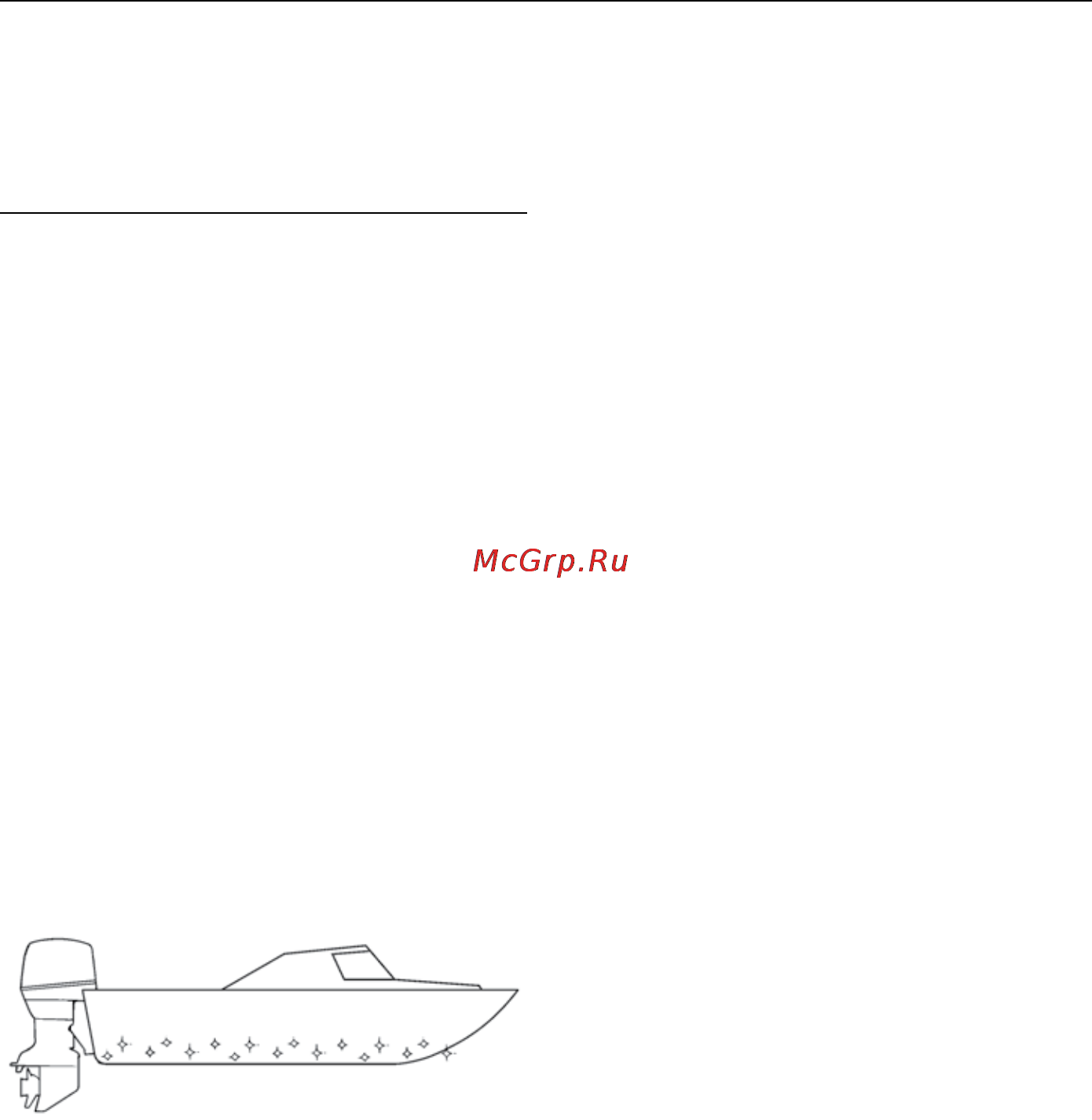

Краска для защиты от
обрастания водорослями
Чистая поверхность корпуса улучшает эксплуатационные
качества катера. Днище катера следует по возможности
содержать чистым от обрастания морскими организма-
ми. При необходимости, для предотвращения обраста-
ния морскими организмами днище катера может быть
покрыто краской для защиты от водорослей, рекомендо-
ванной для вашего региона.
Не используйте краску для защиты от водорослей, со-
держащую медь или графит. Такие краски могут вызы-
вать ускоренную коррозию мотора.
ZMU05176
EMU36341
Требования по утилизации
подвесного мотора
Запрещается незаконно утилизировать (выбрасывать)
подвесной мотор. Компания Yamaha рекомендует про-
консультироваться с дилером о порядке утилизации
подвесного мотора.
•
EMU36351
Аварийное оборудование
На случай неисправности подвесного мотора, имейте на
борту катера следующие принадлежности:
Комплект инструментов с набором отверток, пас-
сатижей, гаечных ключей (в том числе метрических
размеров) и изоляционную ленту.
Водонепроницаемый фонарик с запасными батарей-
ками.
Запасной шнур останова двигателя (вытяжной фал)
с зажимом.
Запасные части, такие как дополнительный комплект
свечей зажигания.
Более подробную информацию можно получить у дилера
компании Yamaha.
•
•
•
•
