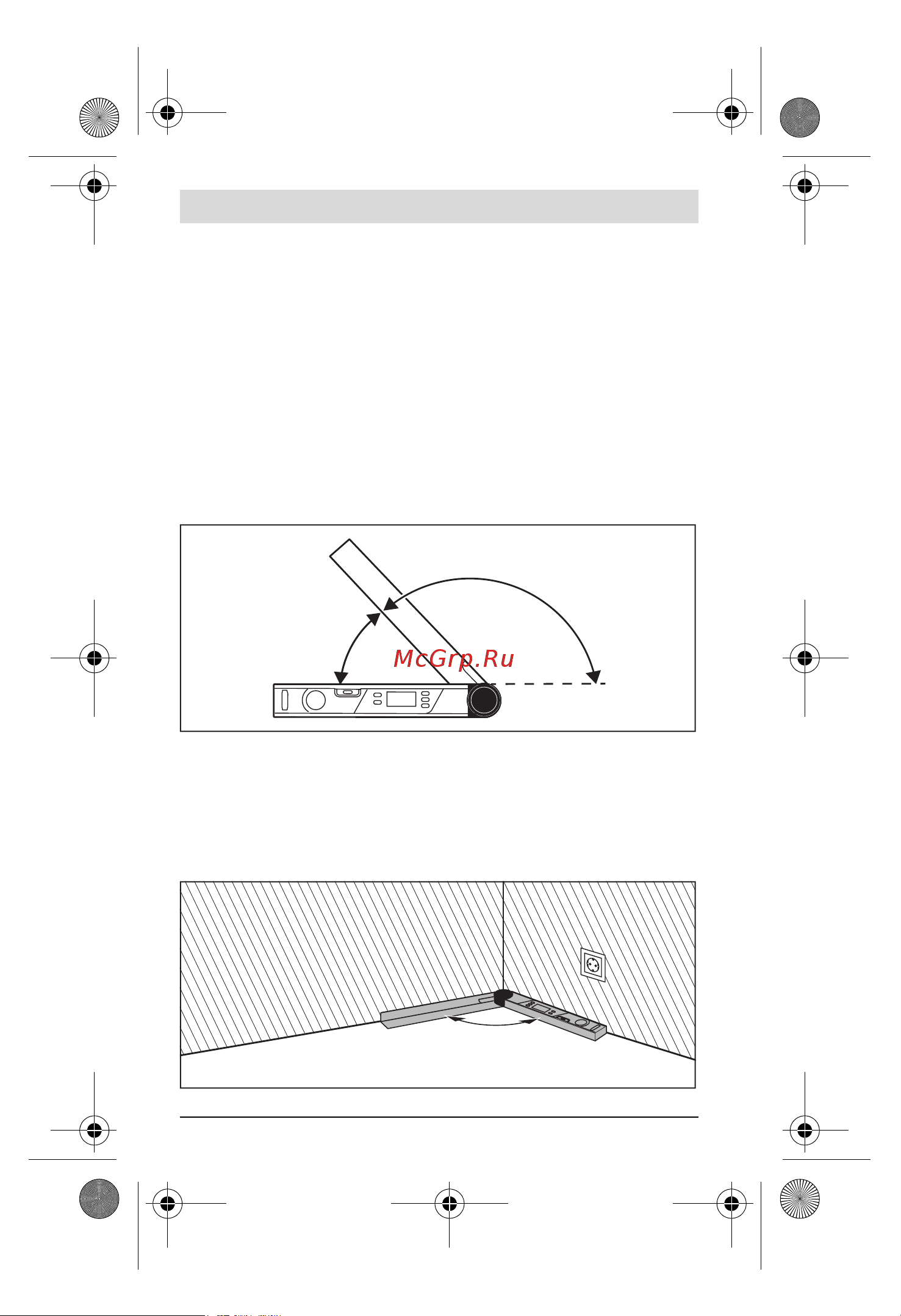

Измерване с удължител на рамото (вижте фигури F–H)

Удължителят на рамото 2 позволява измерване на ъгли, ако опорната

повърхност е по-къса от разтварящото се рамо 1.

Монтирайте удължителя на рамото 2 (вижте «Монтиране на удължите-

ля на рамото», страница 108). Допрете основното рамо 3 и удължите-

ля плътно до/респ. върху измерваните ръбове.

На дисплея се изобразява измерената стойност w на ъгъла между основ-

ното и разгъващото се рамена. Търсената стойност v между основното

рамо и удължителя на рамото можете да определите по формулата:

v =180°–w

Ако натиснете бутона «180 °», търсеният ъгъл v (съседен ъгъл) се из-

числява и изобразява.

Измерване «Просто скосяване»

Измерването «Просто скосяване» служи за определяне на ъгъла на

скосяване «MTR», ако два детайла с еднакво скосяване трябва да об-

разуват произволен външен ъгъл l x°, по-малък от 180° (напр. за подо-

ви первази, колони на стълбище или рамки на картини).
