16 | Polski

1 609 92A 0GD | (24.2.14) Bosch Power Tools

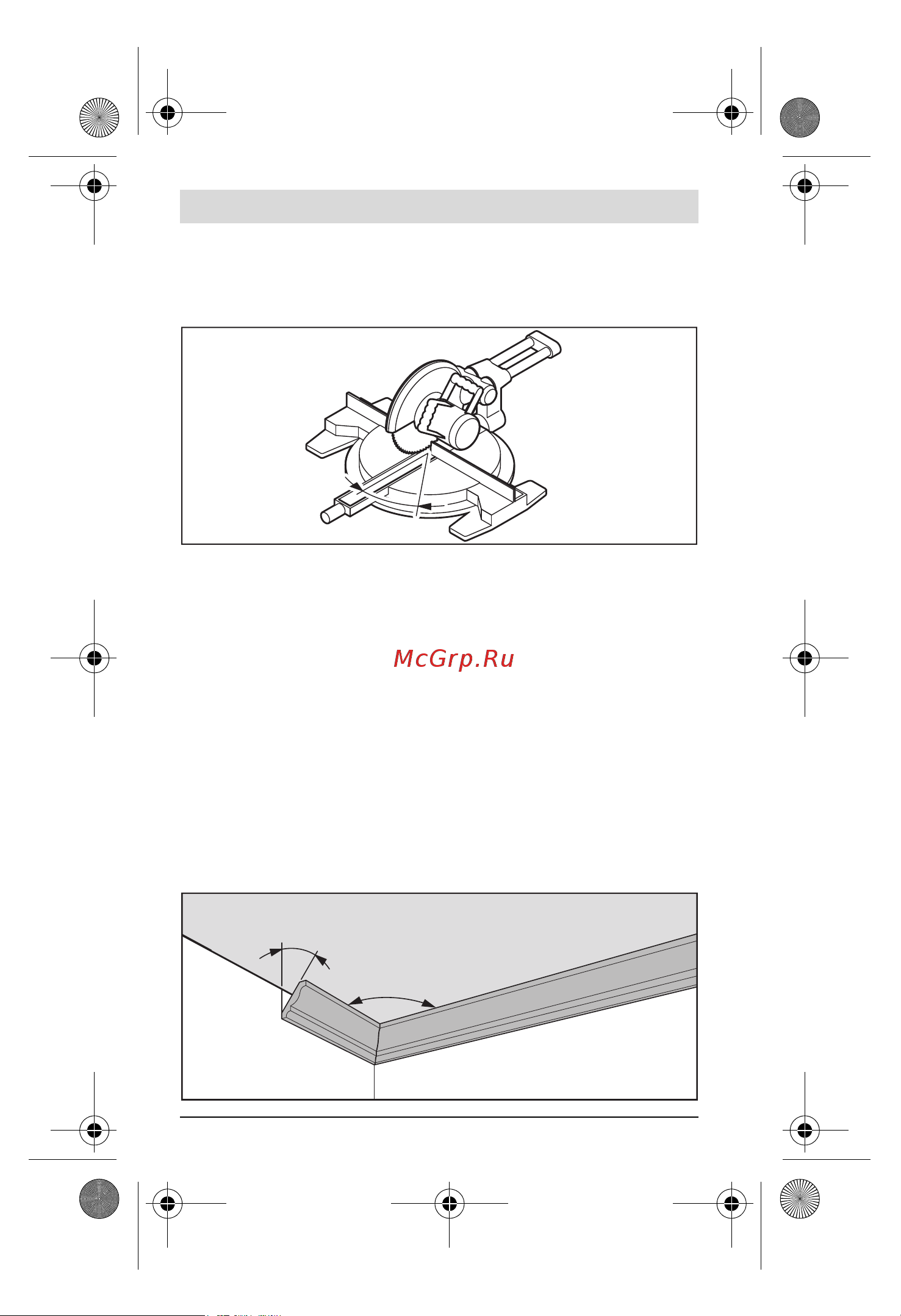

Obliczany jest poziomy kąt cięcia „MTR“ („Miter Angle“: poziomy kąt cię-

cia), o który obrabiane elementy muszą zostać skrócone. Brzeszczot nale-

ży przy tego typu cięciach ustawiać pionowo do obrabianego materiału

(pionowy kąt cięcia ma wynosić 0°).

Wcisnąć przycisk „MTR“ 8. Jak długo przycisk „MTR“ 8 będzie wciśnięty,

tak długo wyświetlany będzie wyliczony poziomy kąt cięcia „MTR“ dla

ukośnic. Równocześnie na wyświetlaczu zaświeci się wskaźnik „MTR“.

Wskazówka: Obliczony poziomy kąt cięcia „MTR“ można przejąć tylko dla

ukośnic, w których nastawa dla cięć w pionie wynosi 0°. Jeżeli nastawa dla

cięć w pionie wynosi 90°, kąt dla ukośnicy oblicza się w następujący sposób:

90° – ukazanego kąta „MTR“ = kąt, który trzeba ustawić na ukośnicy.

Pomiar „Podwójny kąt uciosu“

Tryb pracy „podwójny kąt uciosu“ („Compound MTR“) służy do obliczania

poziomych i pionowych kątów cięcia, gdy dwa elementy o wielu kątach

(np. listwy sufitowe) muszą dokładnie do siebie przylegać.

Najpierw należy zmierzyć kąt nachylenia (SPR), a następnie narożnik

(CNR). Urządzenie pomiarowe obliczy wówczas poziomy kąt uciosu (MTR)

i pionowy kąt uciosu (BVL).

MTRMTR

SPR

CNR
