74 | Українська
1 609 92A 0GD | (24.2.14) Bosch Power Tools

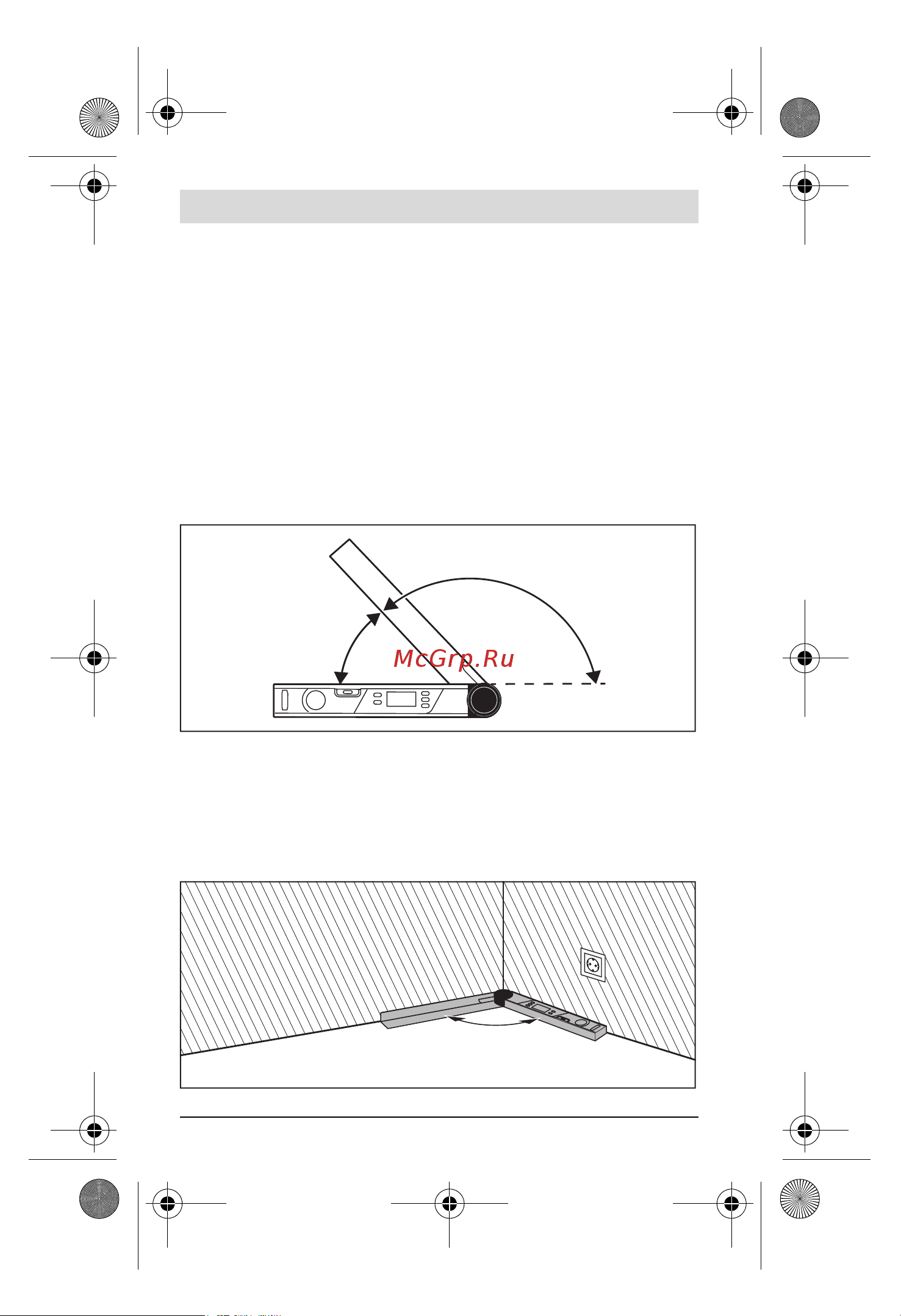

Вимірювання з подовжувачем плеча (див. мал. F–H)
Подовжувач плеча 2 дозволяє вимірювати кут, якщо опорна поверхня
коротша, ніж складане плече 1.
Вставте подовжувач плеча 2 (див. «Вставляння подовжувача плеча»,
стор. 72). Прикладіть основне плече 3 і подовжувач плеча всією
поверхнею до країв, що вимірюються.
На дисплеї в якості виміряного значення показується кут w між
основним та складаним плечем. Ви можете розрахувати потрібний кут
v між основним плечем та подовжувачем плеча таким чином:
v =180°–w
При натисненні на кнопку «180 °» розраховується і відображається
кут, який Ви шукаєте v (суміжний кут).
Вимірювання «одностороннього скосу»
Вимірювання «одностороннього скосу» слугує для розрахунку кута
різання «MTR», якщо дві заготовки з однаковим кутом скосу разом
повинні утворювати будь-який зовнішній кут x° менший за 180°
(напр., підлогові плінтуси, опори для поручнів або рамки для картин).
w
v
x
°
