Zapamiętywanie wartości pomiarowej („Hold/Clear“)

Aby zapamiętać aktualną wartość pomiarową („Hold“) należy nacisnąć

przycisk „Hold/Clear“ 9.

Wartość ta będzie ukazywana na wyświetlaczu niezależnie od zmiany usta-

wień ramion do momentu, gdy przycisk „Hold/Clear“ 9 zostanie ponownie

naciśnięty.

Pomiar przy użyciu przedłużki ramion (zob. rys. F–H)

Przedłużka ramion 2 umożliwia pomiar kąta, gdy płaszczyzna przyłożenia

jest krótsza niż ramię odchylane 1.

Nałożyć przedłużkę ramion 2 (zob. „Montowanie przedłużki do ramion“,

str. 12). Ramię stałe 3 należy przyłożyć płasko do przeznaczonych do po-

miaru krawędzi.

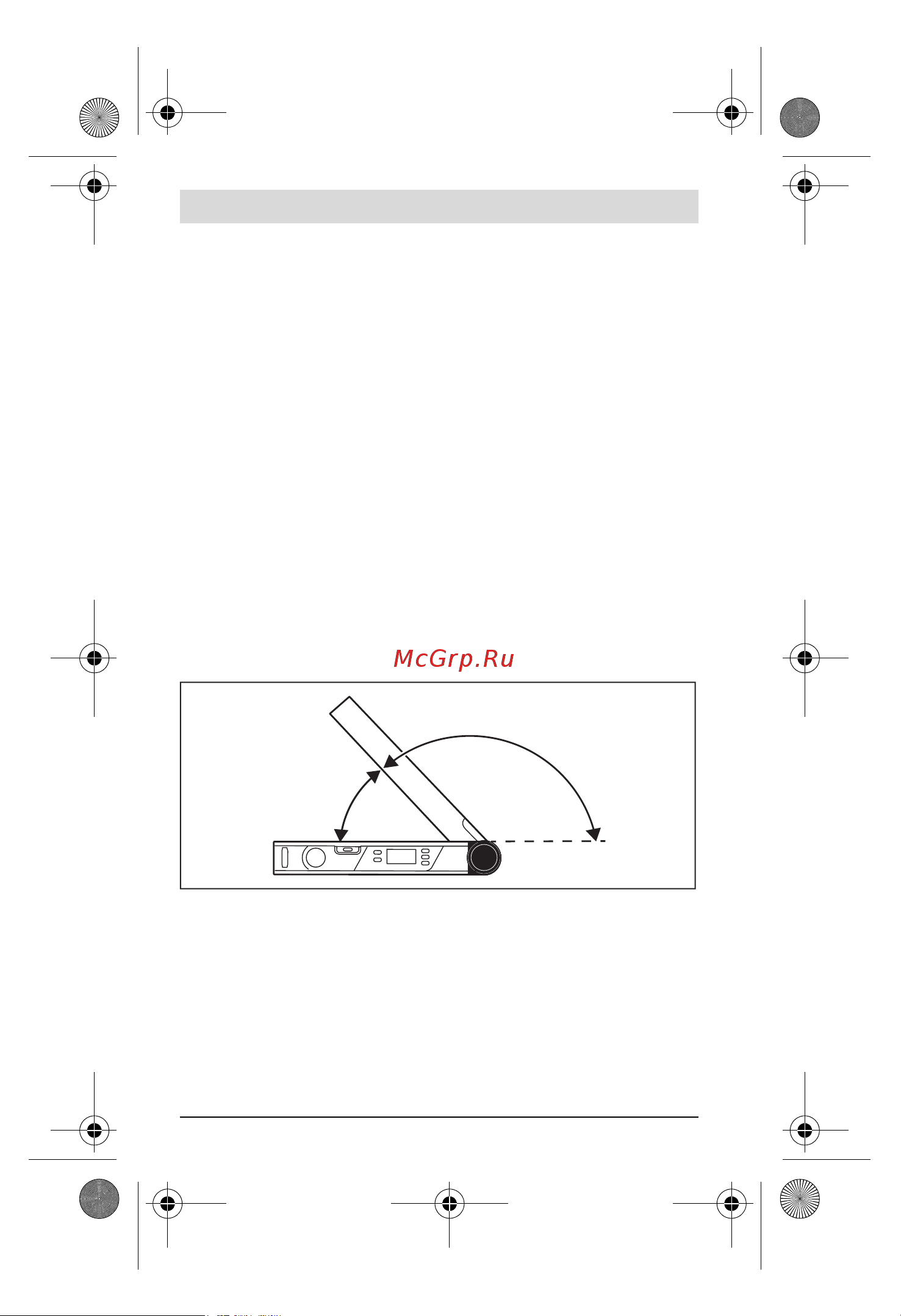

Jako wynik pomiarowy na wyświetlaczu ukaże się kąt w między ramieniem

podstawowym i ruchomym. Aby uzyskać kąt v między ramieniem podsta-

wowym i przedłużką, należy go obliczyć wg następującego wzoru:

v =180°–w

Naciśnięcie przycisku „180 °“ spowoduje, iż pożądany kąt v (kąt przyle-

gły) zostanie obliczony i ukazany.

Pomiar „Pojedynczy kąt uciosu“

Tryb pracy „pojedynczy kąt uciosu“ służy do obliczania kąta cięcia „MTR“

w sytuacji, gdy dwa elementy o tym samym kącie uciosu mają wspólnie

utworzyć dowolny kąt zewnętrzny x° mniejszy niż 180° (np. listwy podło-

gowe, słupki do poręczy lub ramy do obrazów).
