156 | Hrvatski
1 609 92A 0GD | (24.2.14) Bosch Power Tools

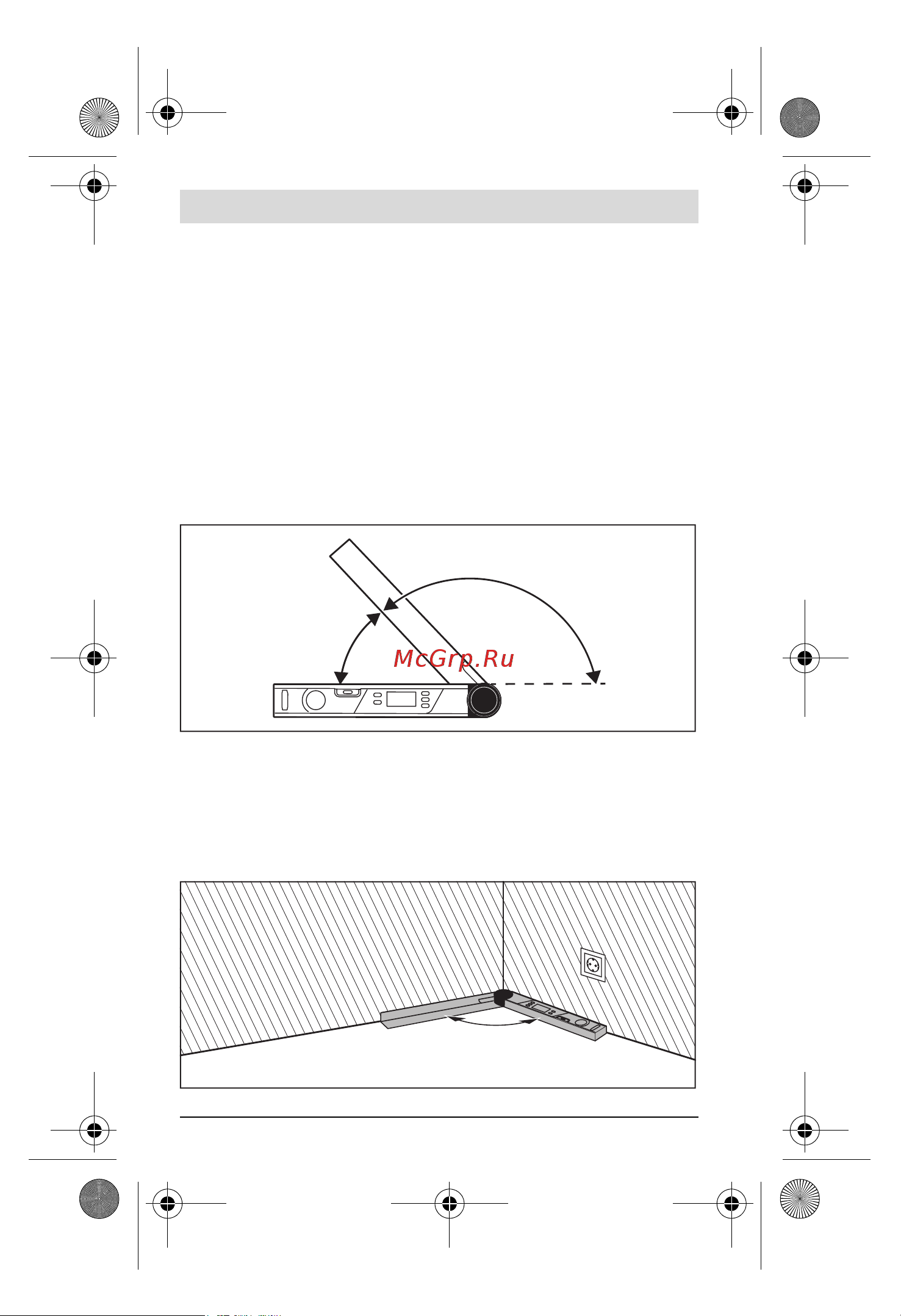

Mjerenje sa produžetkom kraka (vidjeti slike F–H)
Produžetak kraka 2 omogućava mjerenje kuta ako je površina nalijeganja
manja od preklopnog kraka 1.
Stavite produžetak kraka 2 (vidjeti „Stavljanje produžetka kraka“,
stranica 154). Položite osnovni krak 3 i produžetak kraka plošno na mjere-
ne rubove.
Na displeju će se kao izmjerena vrijednost pokazati kut w između osnovnog
i preklopnog kraka. Traženi kut v između osnovnog kraka i produžetka kra-
ka možete izračunati kako slijedi:
v =180°–w
Kada pritisnite tipku „180 °“, izračunava se i prikazuje traženi kut v (do-
datni kut).
Mjerenje „Jednostavan kosi rez“
Mjerenje „Jednostavan kosi rez“ služi za izračun kuta rezanja „MTR“, kada
dva predmeta obrade s jednakim kosim rezom zajedno trebaju tvoriti neki
vanjski kut x° koji je manji od 180 ° (npr. za podne letvice, stupove za ogra-
de za stepenice ili okvire za slike).
w
v
x
°
OBJ_BUCH-2176-002.book Page 156 Monday, February 24, 2014 9:58 AM
