Montage
Insättning/byte av batterier (se bild A)
Använd uteslutande alkali-mangan-batterier eller laddnings-
bara batterier.
Med 1,2 V-sekundärbatterier kan ett mindre antal mätningar
utföras än med 1,5 V-primärbatterier.
För att öppna batterfackets lock 16 tryck spärren 15 i pilens
riktning och ta bort batterifackets lock. Sätt in medföljande
batterier. Kontrollera korrekt polning enligt figur i batteri-
facket.
När batterisymbolen dyker upp på displayen kan ännu
minst 100 mätningar utföras. När batterisymbolen blinkar,
måste batterierna bytas ut och mätning kan inte längre utfö-
ras.
Alla batterier ska bytas samtidigt. Använd endast batterier av
samma fabrikat och med samma kapacitet.
f Ta bort batterierna om mätverktyget inte används
under en längre tid. Batterierna kan korrodera eller själv-
urladdas vid längre tids lagring.
Drift
Driftstart
f Lämna inte påkopplat mätverktyg utan uppsikt, stäng
alltid av mätverktyget efter avslutat arbete. Risk finns
att andra personer bländas av laserstrålen.
f Skydda mätverktyget mot väta och direkt solljus.
f Mätverktyget får inte utsättas för extrema temperatu-
rer eller stora temperaturvariationer. Undvik t.ex. att
låta mätinstrumentet ligga i en bil undre längre tid. Låt mät-
verktyget anta omgivningens temperatur före användning
om det har utsatts för större temperaturförändringar.
f Undvik att utsätta mätverktyget för kraftiga stötar
eller fall. Efter kraftig yttre påverkan ska mätverktygets
noggrannhet kontrolleras innan arbetet fortsättes (se
”Kontroll av mätverktygets noggrannhet”, sidan 53).
In- och urkoppling
Tryck för Inkoppling av mätverktyget På-Av-knappen 13 eller
knappen Mätning 9. När mätverktyget slås på är laserstrålen
inte ännu påkopplad.
För frånkoppling av mätverktyget tryck på På-Av-knappen
13.
Om under ca. 5 minuter ingen knapp trycks på mätverktyget
frånkopplas det automatiskt för att skona batterierna.
Ett lagrat mätvärde kvarstår i minnet när mätverktyget stängs
av automatiskt. Vid återinkoppling av mätverktyget visas ”M”
på displayen.
Mätning
Efter inkoppling står mätverktyget i funktionen längdmätning.
Andra mätfunktioner ställs in med respektive funktionsknapp
(se ”Mätfunktioner”, sidan 51).
Vid inkoppling är mätverktygets bakre kant referensplanet för
mätning. För omkoppling av referensplanet se ”Val av refe-
rensplan”, sidan 51.
Efter val av mätfunktion och referensplan sker alla andra steg
automatiskt när knappen Mätning 9 trycks.
Lägg upp mätverktyget med valt referensplan mot önskad
mätlinje (t.ex. vägg).
Tryck för inkoppling av laserstrålen knappen Mätning 9.
f Rikta aldrig laserstrålen mot människor eller djur och
rikta inte heller blicken mot laserstrålen även om du
står på längre avstånd.
Sikta laserstrålen mot målytan. Tryck för utlösning av mätning
på nytt helt kort knappen Mätning 9.
I funktionen kontinuerlig mätning startar mätningen genast
när funktionen kopplas på.
Mätvärdet visas i typiska fall mellan 0,5 s och högst 4 s. Mät-
tiden är beroende av avstånd, ljusförhållanden och målytans
reflexionsegenskaper. Avslutad mätning signaleras med en
signal. Efter avslutad mätning kopplas laserstrålen automa-
tiskt från.
Om ca 20 s efter insiktning ingen mätning utförs, slås laser-
strålen automatiskt från för att skona batterierna.
Val av referensplan (se bilderna B–C)
För mätning kan fyra olika referensplan väljas:
– Tryck på knappen 12 för mätning från mätverktygets bakre
kant (t.ex. vid uppläggning mot vägg).
– Tryck på knappen 1 för mätning från mätverktygets främre
kant (t.ex. vid mätning från bordskant).
Valt referensplan visas på displayen. Vid inkoppling är mät-
verktygets bakre kant förinställd som referensplan.
Mätfunktioner
Längdmätning
Tryck för längdmätning på knappen 5. På displayen visas sym-
bolen för längdmätning .
Tryck för inriktning och för mät-
ning en gång kort ned knappen
Mätning 9.
Mätvärdet visas nedtill på dis-
playen.
Ytmätning
Tryck för ytmätning på knappen 4. På displayen visas symbo-
len för ytmätning .
Mät sedan efter varandra längd och bredd som vid mätning av
längd. Mellan de båda mätningar kvarstår lasern påkopplad.
Efter avslutad andra mätning
beräknas och visas ytan automa-
tiskt. Det sista mätvärdet står ned-
till på displayen, slutresultatet
upptill.

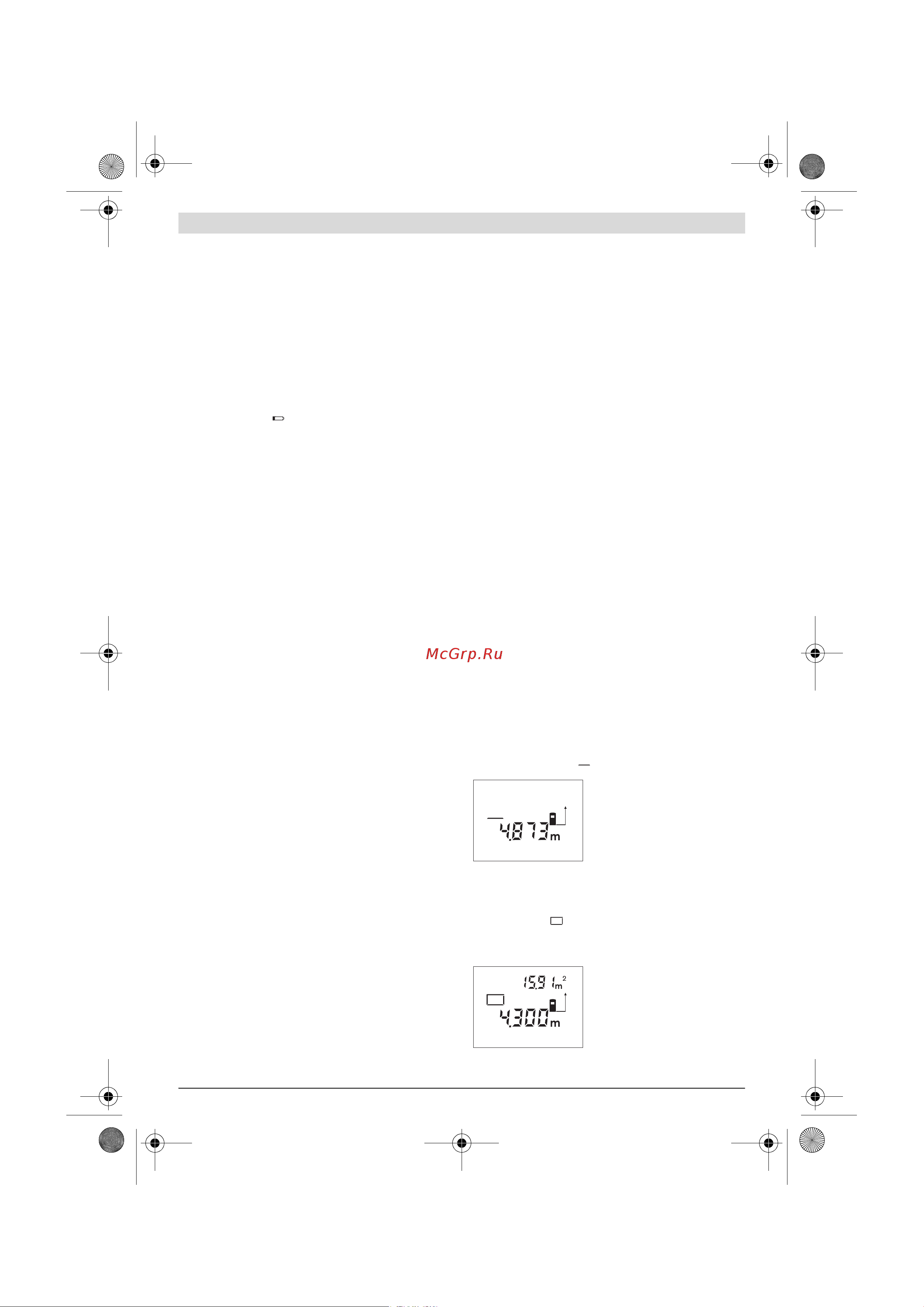

OBJ_DOKU-27402-001.fm Page 51 Thursday, July 14, 2011 10:43 AM
