Yamaha MG-82CX [20/28] Задняя панель

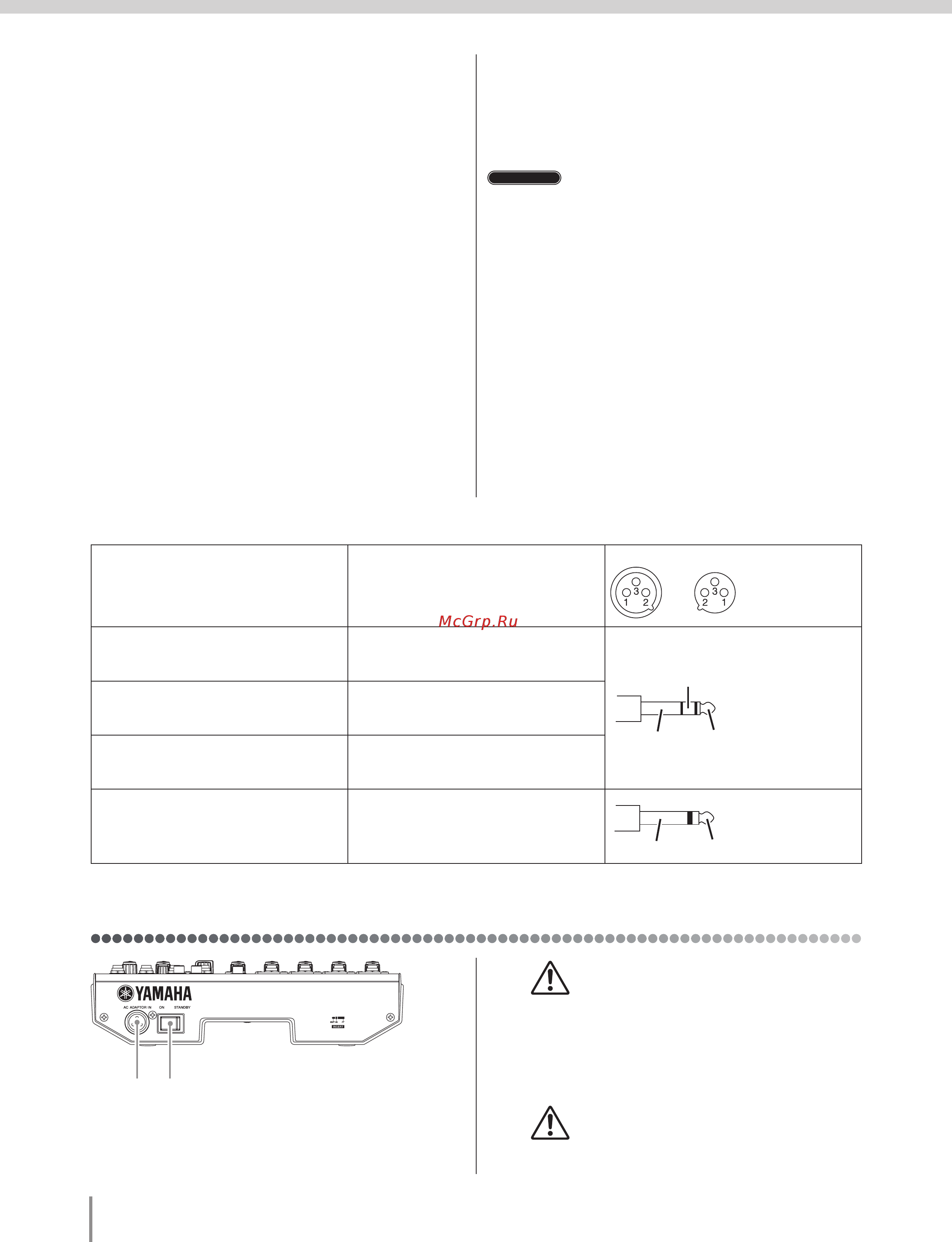

![Yamaha MG-82CX [20/28] Задняя панель](/views2/1013214/page20/bg14.png)
0 MG8/FX
Сбалансированные по сопротивлению выходные
гнезда телефонного типа. Эти гнезда подают на выход
смикшированный сигнал, уровень которого управля-
ется мастер-регулятором ST LEVEL. Вы можете ис-
пользовать эти гнезда, например, для того, чтобы под-
ключить усилитель мощности с громкоговорителями.
Сбалансированные по сопротивлению выходные
гнезда телефонного типа. Эти гнезда подают на вы-
ход смикшированный сигнал, уровень которого уп-
равляется регулятором C-R/PHONES LEVEL. Вы
можете использовать эти гнезда, например, для того,
чтобы подключить мониторную систему.
•EFFECT
Сбалансированное по сопротивлению выходное
гнездо телефонного типа. Это гнездо подает на
выход сигнал от шины EFFECT. Вы можете ис-
пользовать это гнездо, например, для того, чтобы
подключить внешний процессор эффектов.
Несбалансированные входные гнезда телефонного
типа. Сигнал, получаемый на эти гнезда, подается на
стерео шину. Эти гнезда обычно используются для
получения сигнала возврата от внешнего процессо-
ра эффектов (реверберация, задержка, и т.д.).
ÏÐÈÌÅ×ÀÍÈÅ
Эти гнезда могут также использовать-
ся как дополнительный стерео вход.
При подключении только через гнездо
L (MONO), микшер распознает сигнал
как монофонический и подает идентич-
ный сигнал на гнезда R и L.
Гнездо для наушников. Это сбалансированное вы-
ходное гнездо телефонного (штекерного) типа.
Это телефонное входное гнездо для подключения
отдельно приобретаемого педального переключа-
теля YAMAHA FC5. При помощи этой педали Вы
можете включать/выключать цифровые эффекты.
МICINPUT
Контакт1:земля
Контакт:“горячий”(+)
Контакт:“холодный”(-)
INPUT OUTPUT
Рукав Наконечник
Наконечник
Кольцо
Рукав
LINEINPUT(моноканалы),
STOUT,C-ROUT,
EFFECT*
Наконечник:“горячий”(+)
Кольцо:“холодный”(-)
Рукав:земля
INPUT OUTPUT
Рукав Наконечни
к
Наконечни
к
Кольцо
Рукав
INSERTI/O
Наконечник:Выход
Кольцо:Вход
Рукав:земля
PHONES
Наконечник:L
Кольцо:R
Рукав:земля
RETURN,LINEINPUT(стереокана-
лы)
Наконечник:“горячий”(+)
Рукав:земля
INPUT OUTPUT
Рукав Наконечни
к
Наконечни
к
Кольцо
Рукав
* К этим гнездам также могут быть подключены монофонические штекеры. При их использовании подключение будет несбалансированным
Разъем для подключения адаптера питания PA-10
(см. стр. 5).
Используйте только входящий в ком-
плект адаптер PA-10. Использование
адаптера другого типа может привести
к пожару или электротравме.
Используйте этот переключатель, чтобы вклю-
чить (ON) или выключить (STANDBY) микшер.
Даже когда выключатель питания нахо-
дится в положении STANDBY, неболь-
шое напряжение все же поступает на
модуль. Отключайте кабель от розетки,
если в течение длительного времени не
будете пользоваться микшером.
Передняяизадняяпанели
