8 MG8/FX
1) Заземленный провод, ненесущий сигнал. Это просто опорная земля или 0, вокруг которых колеблется
сигнал других проводов.
2) Горячий провод (или “+”), несущий нормально-фазированный звуковой сигнал.
3) Холодный провод (или “-” ), несущий звуковой сигнал с обратной фазой.
Поскольку нужные звуковые сигналы в горячем и холодном проводе не в фазе, все накладываемые помехи
в линии будут совершенно одинаковыми для обоих проводов, а, следовательно, синфазными. Хитрость в
том, что фаза одного сигнала реверсирована на приемном конце линии, поэтому нужные звуковые сигналы
становятся синфазными, а накладываемые помехи рассинхронизируются по фазе. Помехи не в фазе эффек-
тивно подавляются, тогда как звуковой сигнал остается неизменным. Здорово, правда?

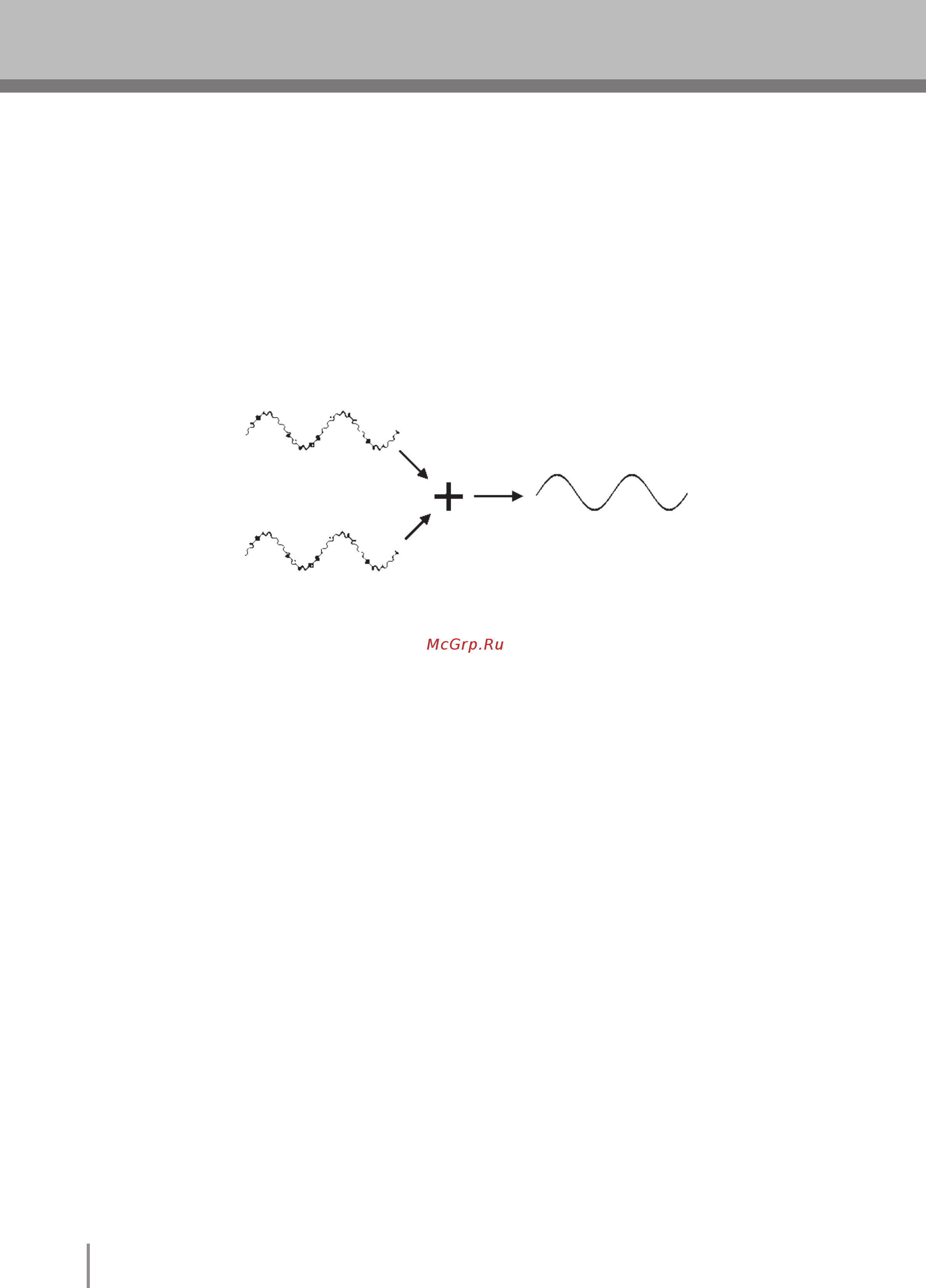

Нормально-фазовый сигнал
+ нормально-фазовые помехи
Нормально-фазовый сигнал
+ помехи с обратной фазой
Нужный сигнал без помех
С момента начала работы со звуком вы сталкиваетесь с понятием децибел и сокращением “дБ”. Здесь воз-
можна путаница, поскольку децибелы являются очень гибкими единицами, используемыми для измере-
ния уровней как акустического звукового давления, так и электронного сигнала. К тому же существует
несколько вариаций децибел: дБн, дБв, дБм. К счастью, вам не нужно быть экспертами в этой области. Вот
некоторые основные вещи, которые необходимо иметь в виду:
• “Бытовые” устройства (например, домашнее звуковое оборудование) обычно имеют линейные входы и
выходы с номинальным (средним) уровнем сигнала в -10дБ.
• Профессиональные звуковые устройства обычно имеют линейные входы и выходы с номинальным
уровнем сигнала в +4 дБ.
• На вход в -10 дБ необходимо подавать сигнал в -10 дБ. Если подать на этот вход сигнал +4 дБ, возможна
перегрузка.
• На вход +4 дБ следует всегда подавать сигнал в + 4 дБ. Сигнал -10 дБ слишком слаб для этого входа,
поэтому производительность обработки звука в этом случае будет очень низкой.
• На входах и/или выходах многих профессиональных и полупрофессиональных устройств предусмотре-
ны переключатели уровня сигнала, позволяющие выбрать значение -10 дБ или +4 дБ. Всегда устанавли-
вайте их в соответствии с уровнем сигнала подключенного оборудования.
• Входы, где есть элемент управления усилением “Gain” (например, моноканальные входы на микшере
Yamaha), могут принимать входные сигналы самого разного уровня, поскольку с помощью этого регу-
лятора можно установить соответствие между чувствительностью входа и сигналом. Подробнее об этом
см. ниже
