Yamaha MG-82CX [6/28] Место для всего и все на своем месте
![Yamaha MG-82CX [6/28] Место для всего и все на своем месте](/views2/1013214/page6/bg6.png)

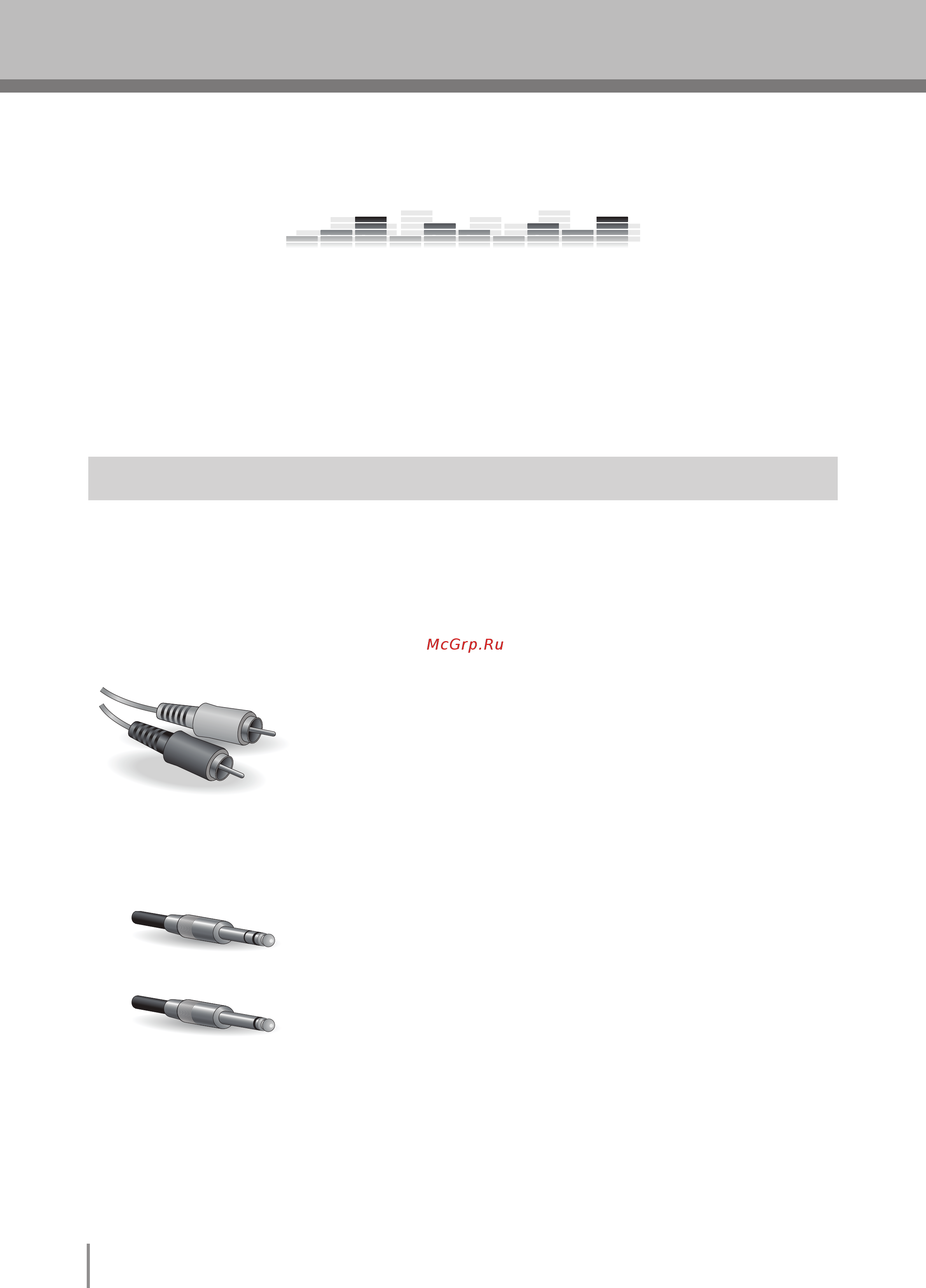

6 MG8/FX
Белый
Красный
Телефонный штекерный
стерео/TRS разъем
Телефонный штекерный
моно разъем
Итак, вы приобрели микшер и готовы им пользоваться. Подключили все необхо-
димое, покрутили регуляторы и - можно начинать .… ? Конечно, если вы делали
это раньше, проблем не будет, но если вы видите микшер впервые, лучше прочи-
тать этот небольшой учебник и научиться азам микширования, которые в буду-
щем позволят вам создавать миксы по вашему вкусу.
Вот типичные вопросы, которые возникают, когда вы впервые настраиваете систему: “Зачем нужны все эти
разъемы на задней панели микшера?” и “В чем разница между ними?”. Начнем с самых распространенных
типов разъемов.
Это бытовой разъем, уже многие годы используемый в домашних звуковых
системах. Называется также фоно-разъемом (сокращение от слова фоног-
рамма), но в наши дни этот термин используется редко. Штырьковые разъ-
емы RCA-типа всегда несимметричны и обычно несут нагрузку линейного
сигнала в -10 дБ (номинал). Скорее всего, вы будете использовать этот тип
разъема при подключении к микшеру проигрывателя компакт-дисков или
другой домашней звуковой системы, а также при подключении выхода мик-
шера к кассетному магнитофону или подобному устройству
Название штекерный разъем (или разъем телефонного типа) возникло из-
за того, что впервые эта разводка была использована в телефонных ком-
мутаторах. Штекерные разъемы коварны, поскольку по внешнему виду не
всегда можно определить, для обработки какого типа сигнала они предна-
значены. Это может быть несимметричный моно, несимметричный стерео,
симметричный моно сигнал, либо этот штекер используется для вставки
сигнала в разрыв. Как и данное руководство (вы ведь храните все инструк-
ции в безопасном месте?), надпись на разъеме обычно содержит сведения о
типе обрабатываемого сигнала. Штекерный разъем, предназначенный для
обработки симметричных сигналов, часто называют разъемом TRS-типа.
TRS - это сокращение от Tip-Ring-Sleeve (наконечник-кольцо-рукав), опи-
сывающее разводку используемого штекера
Белый
Красный
Телефонный штекерный
стерео/TRS разъем
Телефонный штекерный
моно разъем
