7
Перед началом работы
Подключения
• Не подключайте шнур питания до тех пор, пока не будут выполнены все подключения.
• Так как у разных компонентов названия разъемов чаще всего отличаются, внимательно ознакомьтесь с
инструкциями, прилагаемыми к подключаемому компоненту.

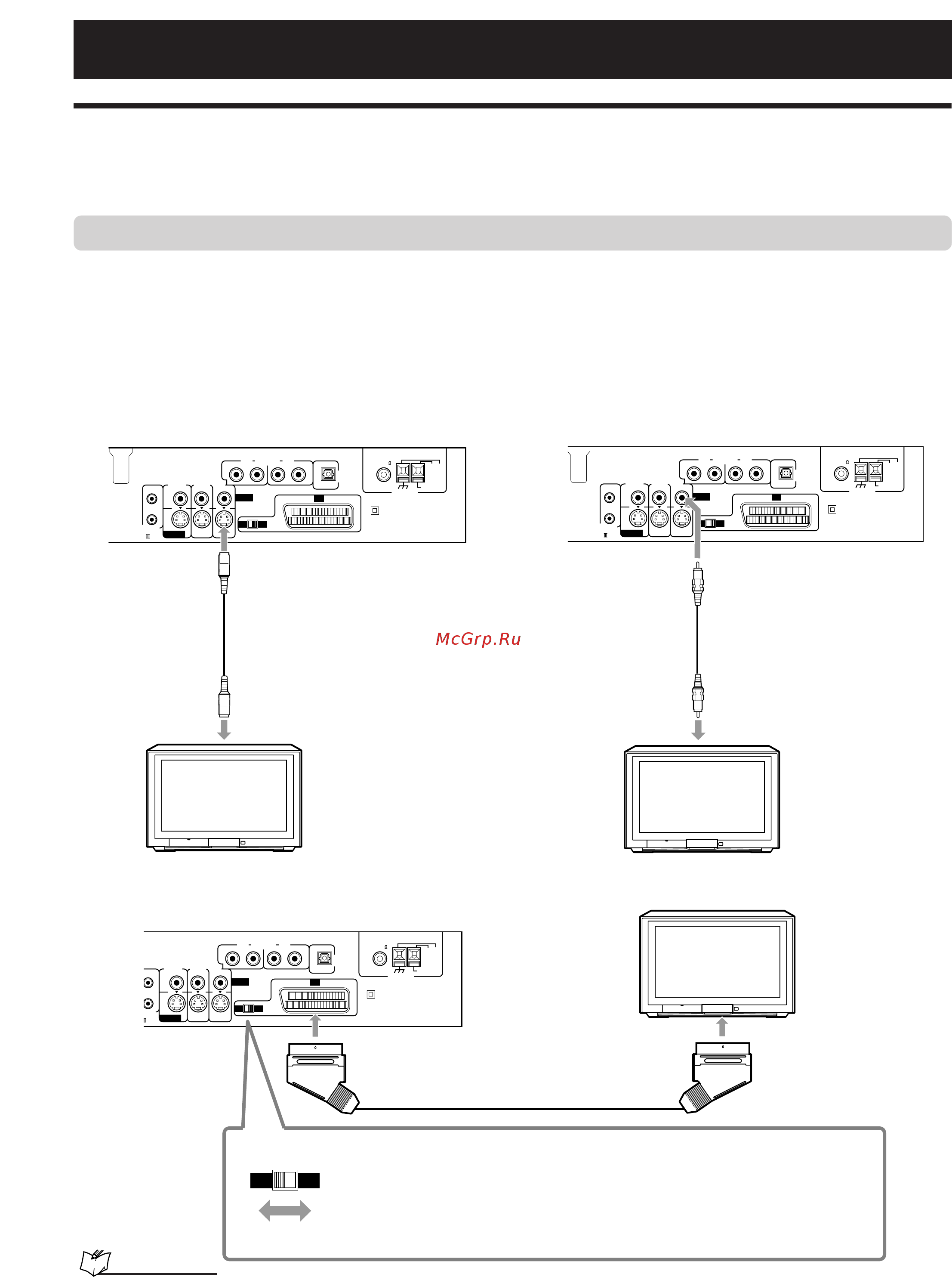

Подключение телевизора
Для просмотра изображения и экранных меню к основному аппарату необходимо подключить телевизор.
• При подключении аппарата к телевизору через видеомагнитофон или к телевизору со встроенным
видеомагнитофоном изображение может быть искажено.
• Параметр “MONITOR TYPE” в меню PICTURE необходимо установить в соответствии с форматом экрана вашего
телевизора. См. стр. 57.
7 Для подключения телевизора без использования соединителя AV (SCART)
Подключите телевизор, используя один из следующих способов.
• Подключение через разъемы S-video обеспечивает лучшее качество изображения.
• Через разъемы S- video • Через композитные видео разъемы
7 Для подключения телевизора посредством соединителей AV (SCART)
VCR
RGB Y/C
STB
COAXIAL
AM LOOP
(
STB
)
VCR IN
AV COMPU
LINK-
S-VIDEO
AV
DIGITAL IN
ANTENNA
STB IN OUT
AUDIO IN
VIDEO
RL RL
FM 75
AM EXT
Проверьте, чтобы отметка ∞
на штекере соответствовала
той же отметке на основном
аппарате.
S-video шнур
(не входит в комплект)
к S-video входу
Tелевизор
RGB
VCR
Y/C
STB
COAXIAL
AM LOOP
(
STB
)
VCR IN
AV COMPU
LINK-
S-VIDEO
AV
DIGITAL IN
ANTENNA
STB IN OUT
AUDIO IN
VIDEO
RL RL
FM 75
AM EXT
Композитный видео шнур
(входит в комплект)
К композитному видео входуTелевизор
VCR
RGB Y/C
STB
COAXIAL
AM LOOP
(
STB
)
VCR IN
O
MPU
S-VIDEO
AV
DIGITAL IN
ANTENNA
STB IN OUT
AUDIO IN
VIDEO
RL RL
FM 75
AM EXT
RGB Y/C
Телевизор
Кабель SCART (не входит в комплект)
К соединителю SCART*
Установите селектор RGB-Y/C в соответствии с типом вашего телевизора.
– Если телевизор принимает и обрабатывает RGB видео сигнал, установите
селектор RGB-Y/C на “RGB”, что позволит получить изображение более
высокого качества. На основном аппарате загорается индикатор RGB.
–Если телевизор принимает и обрабатывает сигнал S-video, установите
селектор RGB-Y/C на “Y/C”.
ПРИМЕЧАНИЯ:
• Если селектор RGB-Y/C установлен на “RGB”, то из разъема S-VIDEO OUT на тыловой панели видео сигнал не поступает.
• Композитный видео сигнал выходит из разъема VIDEO OUT всегда, независимо от положения селектора RGB-Y/C установите
селектор в положение “RGB” или “Y/C”.
* Некоторые соединители SCART не могут выводить аудио сигнал. При прослушивании аудио сигнала телевизора через данную
систему используйте тот тип соединителя SCART, который позволяет выводить аудио сигнал.
