JVC TH-A75R [15/76] Вставьте белый провод в красный разъем а черный провод в черный разъем

ПРЕДОСТЕРЕЖЕНИЕ:

• При подключении к системе каких-либо других динамиков (не входящих в комплект, например, динамиков большего размера),

проверьте, что полное сопротивление этих динамиков соответствует полному сопротивлению (SPEAKER IMPEDANCE), указанному

на тыловой панели основного аппарата.

• НЕ подключайте более одного динамика к одному разъему динамика.

Дополнительные динамики:

1 Вставьте мини штекера проводов динамиков в разъемы на обратной стороне каждого

динамика.

2 Вставьте белый провод в красный (+) разъем, а черный провод в черный (–) разъем.

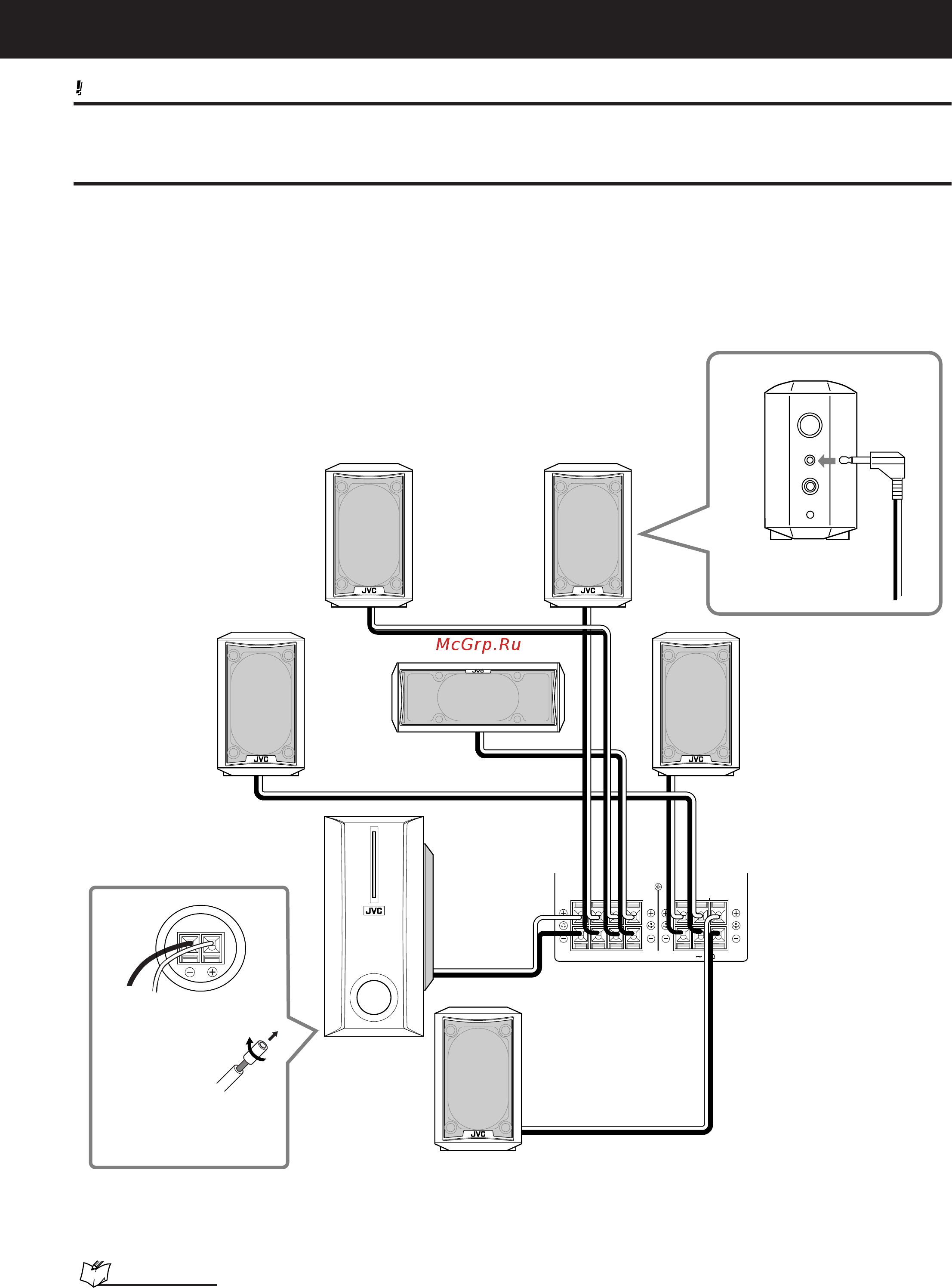

SURROUND SPEAKERS SURROUND BACK

RIGHT LEFT SPEAKER

CENTER

RIGHTSUBWOOFER LEFT SPEAKER

CAUTION:SPEAKER IMPEDANCE 4 16

FRONT SPEAKERS

Левый фронтальный

динамик

Центральный динамик

Правый фронтальный

динамик

Левый динамик

объемного

звучания

Правый динамик

объемного

звучания

Сабвуфер

Тыловой динамик

объемого

звучания

Сабвуфер:

Вставьте белый провод в красный (+) разъем, а черный провод в

черный (–) разъем.

Если провод

динамика

покрыт

винилом,

снимите его,

покрутив так, как

показано на рисунке.

ПРИМЕЧАНИЯ:

• Дополнительные динамики имеют съемные сетки. Во избежание повреждения сеток, снимайте их осторожно, не прикладывая

чрезмерного усилия.

• Сетка сабвуфера не снимается.
