13
RGB YC
AV COMPU
LINK-
SURROUND SPEAKERS SURROUND BACK
VCR STB
COAXIAL
AM LOOP
(
STB
)
RIGHT LEFT SPEAKER
VCR IN
AV
DIGITAL IN
ANTENNA
STB IN OUT
AUDIO IN
VIDEO
RL RL
CENTER
RIGHTSUBWOOFER LEFT SPEAKER
CAUTION:SPEAKER IMPEDANCE 4 16
FM 75
AM EXT
FRONT SPEAKERS
Аудио шнур
К аудио
выходу
К
S-video
выходу
S-video
шнур
Композитный
видео шнур
К
композитному
видео выходу
Аудио
подключение
Видео
подключение
Видеомагнитофон
или
RGB Y/C
S-VIDEO
RGB YC
AV COMPU
LINK-
S-VIDEO
SURROUND SPEAKERS SURROUND BACK
VCR STB
COAXIAL
AM LOOP
(
STB
)
RIGHT LEFT SPEAKER
VCR IN
AV
DIGITAL IN
ANTENNA
STB IN OUT
AUDIO IN
VIDEO
RL RL
IMPEDANCE 4 16
FM 75
AM EXT
Аудио
шнур
К
аудио
выходу
К
S-video
выходу
S-video
шнур
Композитный
видео шнур
К
композитному
видео выходу
Видео
подключение
Спутниковый ресивер (отдельностоящее устройство)
Оптический
цифровой
шнур
К
оптическому
цифровому
выходу
Аудио
подключение
или
RGB Y/C
Перед подключением
оптического
цифрового шнура,
снимите с него
защитный калпачок.

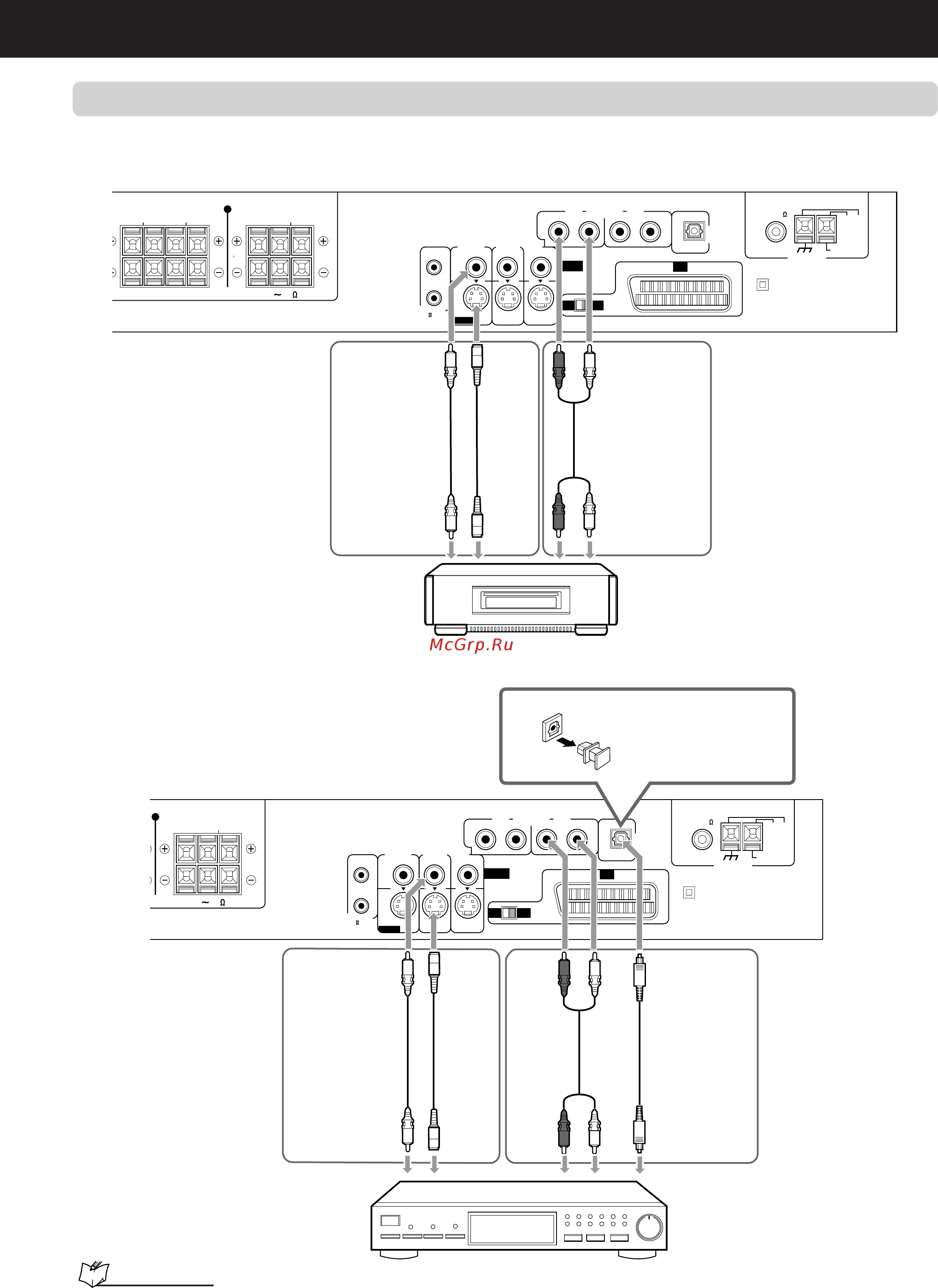

Подключение видео компонентов
Посредством данной системы можно просматривать изображение и прослушивать звук видеомагнитофона и
спутникового ресивера.
7 Подключение видеомагнитофона
1 Подключение между видео
разъемами
.
Проверьте, чтобы отметка ∞
на S-video шнуре соответст-
вовала той же отметке на
основном аппарате.
7 Подключение спутникового
ресивера
2
Подключение аудио
разъемов.
Вставьте белый штекер в
левый аудио разъем (“L”), а
красный в правый аудио
разъем (“R”).
1
Подключение видео
разъемов.
Проверьте, чтобы
отметка ∞ на S-video
шнуре соответствовала
той же отметке на
основном аппарате.
2 Подключение аудио
разъемов или
оптических циф-
ровых разъемов.
Вставьте белый ште-
кер в левый аудио
разъем (“L”), а крас-
ный в правый аудио
разъем (“R”).
•Подключение через
оптические цифро-
вые разъемы обеспе-
чивает лучшее ка-
чество звучания.
ПРИМЕЧАНИЯ:
• Сигнал, входящий через S-video разъемы, выходит и из композитных видео разъемов, и из S-video разъемов, тогда как сигнал,
входящий через композитные видео разъемы, из S-video разъемов не выходит.
• При подключении одновременно через композитные видео разъемы и S-video разъемы, в качестве видео сигнала выбирается
сигнал S-video.
