10
Если провод динамика
покрыт винилом,
снимите его, покрутив
так, как показано на
рисунке.
Подключение дополнительных динамиков и сабвуфера
Подключите входящие в комплект дополнительные динамики и сабвуфер.

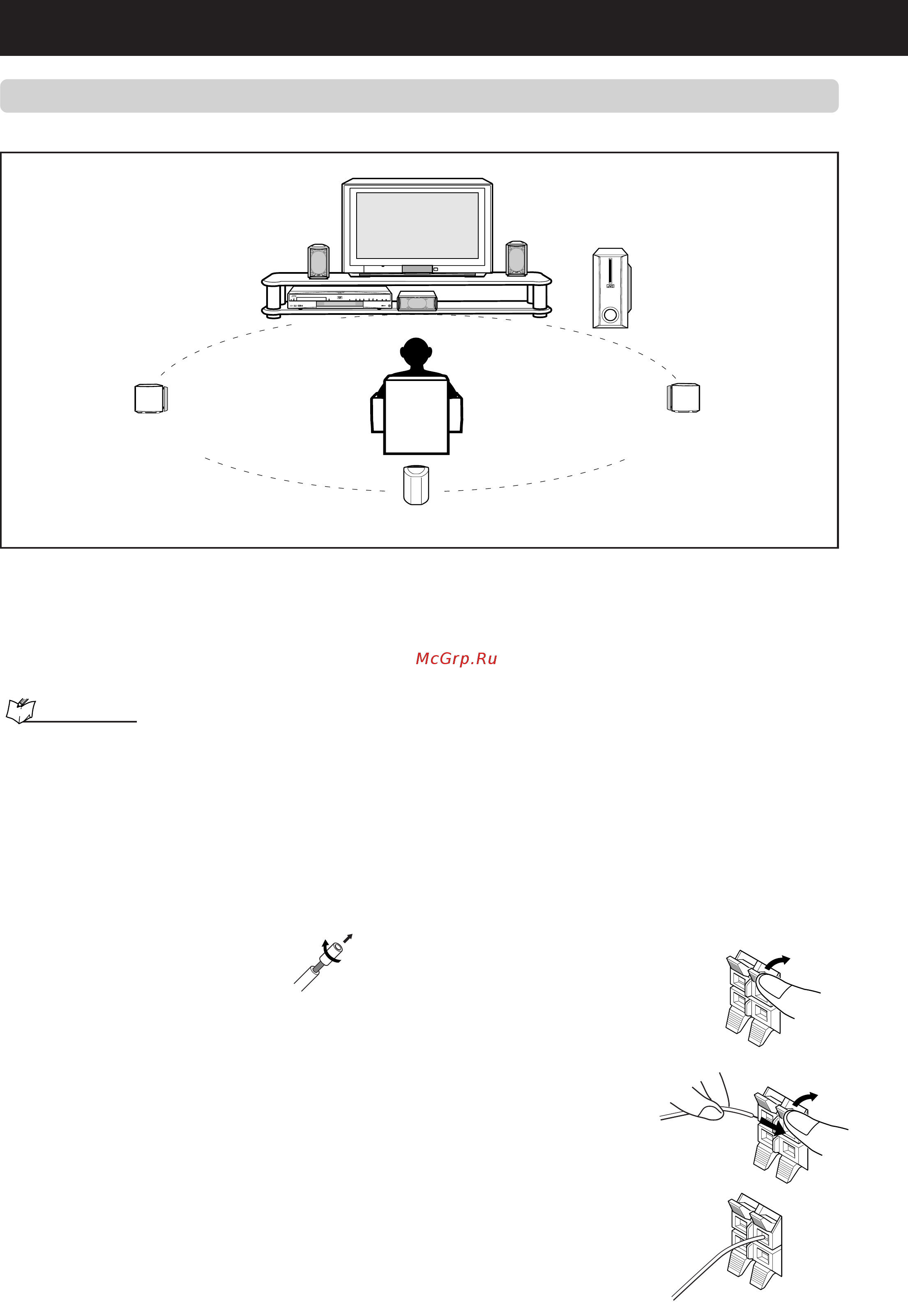

Схема расположения динамиков
При установке динамиков для достижения наилучшего качетсва звучания необходимо, чтобы все дополнительные
динамики находились на одном и том же расстоянии от позиции прослушивания, а их лицевая часть была обращена в
сторону слушателя.
Если устаноить динамики на одном и том же расстоянии от позиции прослушивания не удается, необходимо
выполнить соответствующие настройки, позволяющие достичь наилучшего качества звучания. См. стр. 29 и 59.
• Сабвуфер устанавливается с правой фронтальной стороны телевизора. При установке сабвуфера с левой
фронтальной стороны, цвета изображения на телевизионном экране могут быть искажены.
ПРИМЕЧАНИЯ:
• Изображение на телевизионном экране может быть искажено даже несмотря на то, что дополнительные динамики и сабвуфер
магнитно экранированы. В этом случае динамики необходимо устанавливать на расстоянии не менее 10 см от телевизора.
• В целях безопасности за сабвуфером всегда должно оставаться достаточно свободного пространства.
• При установке динамиков на значительной высоте (например, на самом верху книжной полки), поверхность установки должна
быть ровной и плоской.
7
Перед подключением провода динамика
7 Вставьте провод динамика в разъем
динамика
1 Нажмите на зажим
разъема и придержи-
вайте его.
2 Вставьте провод
динамика.
3 Отпустите зажим.
Перед началом работы
Правый фронт. динамик
Левый фронт.динамик
Тыловой динамик
объемного звучания
Левый динамик
объемного звучания
Правый динамик
объемного звучания
Центральный
аппарат
STANDBY
COMPACT
SUPER VIDEO
DIGITAL•EX
PRO LOGIC
DVD DIGITAL CINEMA SYSTEM
PROGRESSIVE
PHONES
VOLUMESOURCE
Центральный динамик
Сабвуфер
