Stropne letve (po standardu US)
Preverjanje in izvajanje osnovnih nastavitev
Da zagotovite precizne reze, morate po
intenzivni uporabi preveriti osnovne nastavitve
električnega orodja in jih eventualno ponovno
opraviti.
Za to potrebujete izkušnje in ustrezno specialno
orodje.
To delo bo hitro in zanesljivo opravila servisna
delavnica Bosch.
Naravnavanje fine skale(glejte sliko P)
– Postavite električno orodje v delovno
pozicijo.
– Zavrtite rezalno mizo 15 do zareze 14 za 0°.
Ročaj 13 mora občutno zaskočiti v zarezo.
Preverite:
Označba 0° fine skale 10 se mora skladati z
označbo 0° skale 9.
Nastavitev:
– Odstranite vložno ploščo 8.
– Sprostite vijak 49 s priloženim križnim
vijakom 21 in poravnajte fino skalo vzdolž
označb 0°.
– Ponovno zategnite vijak.
Če hočete obdelovati stropne letve plosko ležeče na zasučni plošči, morate
nastaviti standardni jeralni kot 31,6˚ (vodoravno) und 33,9˚ (navpično).

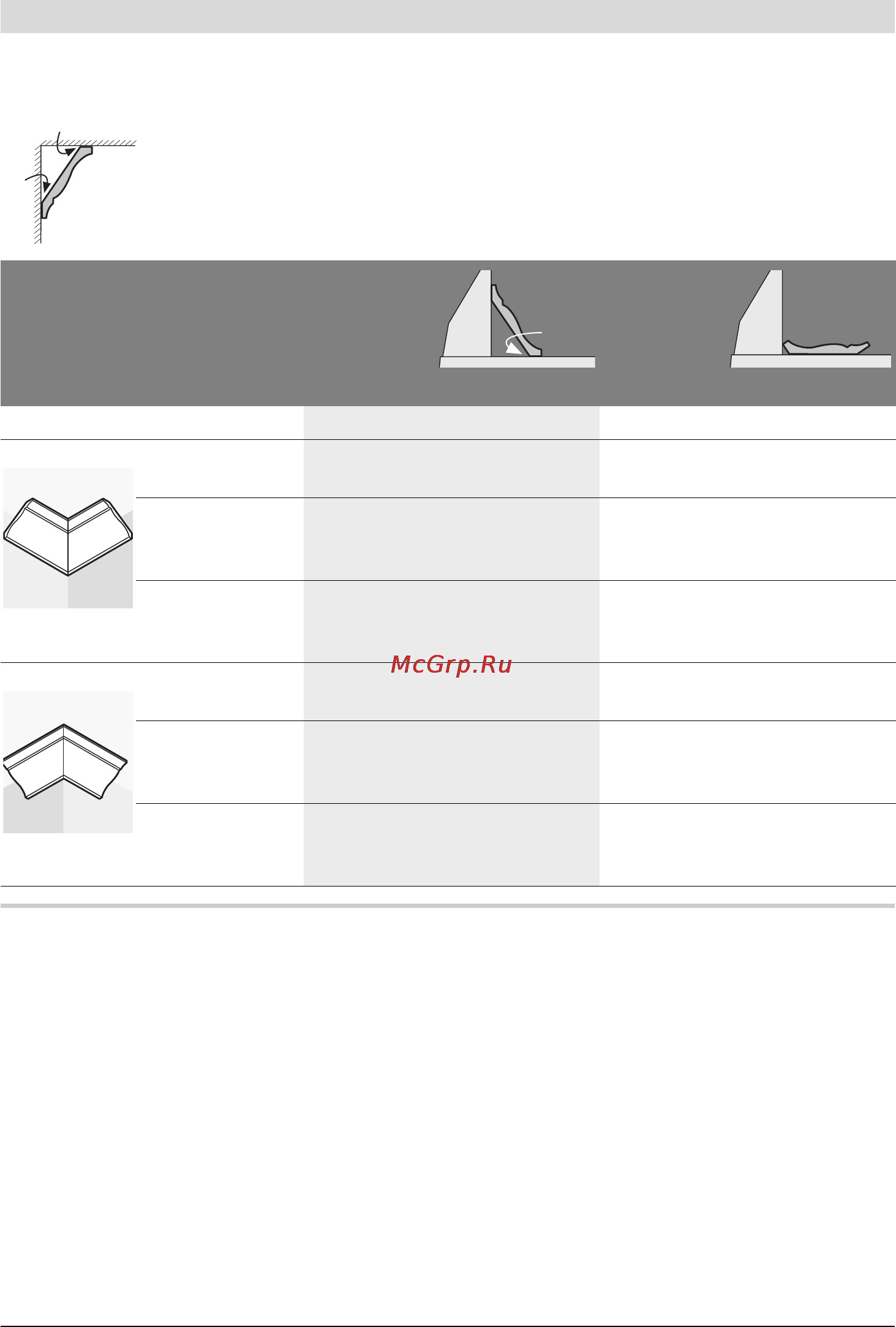

Sledeča razpredelnica vsebuje napotila za obdelavo stropnih letev.
Nastavitve postavlje-
ne proti
prislonske-
mu traku
plosko
ležeče na
zasučni
plošči
navpični jeralni kot 0° 33,9°
Stropna letev
leva stran desna stran leva stran desna stran
notranji rob vodoravni jeralni
kot
45° desno 45° levo 31,6° desno 31,6° levo
pozicioniranje
obdelovanca
spodnji rob ob
prislonskem
traku
spodnji rob ob
prislonskem
traku
zgornji rob
prislonskem
traku
spodnji rob ob
prislonskem
traku
pripravljen
obdelovanec se
nahaja ...
... desno od
reza
... levo od reza ... levo od reza ... levo od reza
zunanji rob vodoravni jeralni
kot
45° levo 45° desno 31,6° levo 31,6° desno
pozicioniranje
obdelovanca
spodnji rob ob
prislonskem
traku
spodnji rob ob
prislonskem
traku
spodnji rob ob
prislonskem
traku
zgornji rob
prislonskem
traku
pripravljen
obdelovanec se
nahaja ...
... desno od
reza
... levo od reza ... desno od
reza
... desno od
reza
52°
38°
52°
