Hrvatski | 197
Bosch Power Tools 1 609 929 T12 | (2.12.09)
Stropne letve (prema US-standardu)
Kontroliranje i podešavanje osnovnih namještanja
Kako bi se postigli precizni rezovi, nakon
intenzivne uporabe morate provjeriti osnovna
podešavanja električnog alata i u danom slučaju
podesiti.
Za to je potrebno iskustvo i odgovarajući
specijalni alat.
Bosch ovlašteni servis će ove radove izvesti brzo
i pouzdano.
Poravnavanje fine skale (vidjeti sliku P)
– Dovedite električni alat u radni položaj.
– Okrenite stol za piljenje 15 sve do zareza 14
za 0°. Poluga 13 mora osjetno uskočiti u
zarez.
Provjerite:
Oznaka 0° fine skale 10 mora se podudarati s
oznakom 0° skale 9.
Podešavanje:
– Uklonite uložnu ploču 8.
– Otpustite vijak 49 sa isporučenim križnim
odvijačem 21 i izravnajte finu skalu uzduž
oznake 0°.
– Ponovno stegnite vijak.
Ako stropne letve želite obrađivati plošno položene na stol za piljenje, morate
namjestiti standardni kut kosog rezanja 31,5˚ (horizontalni) i 33,9˚ (vertikalni).

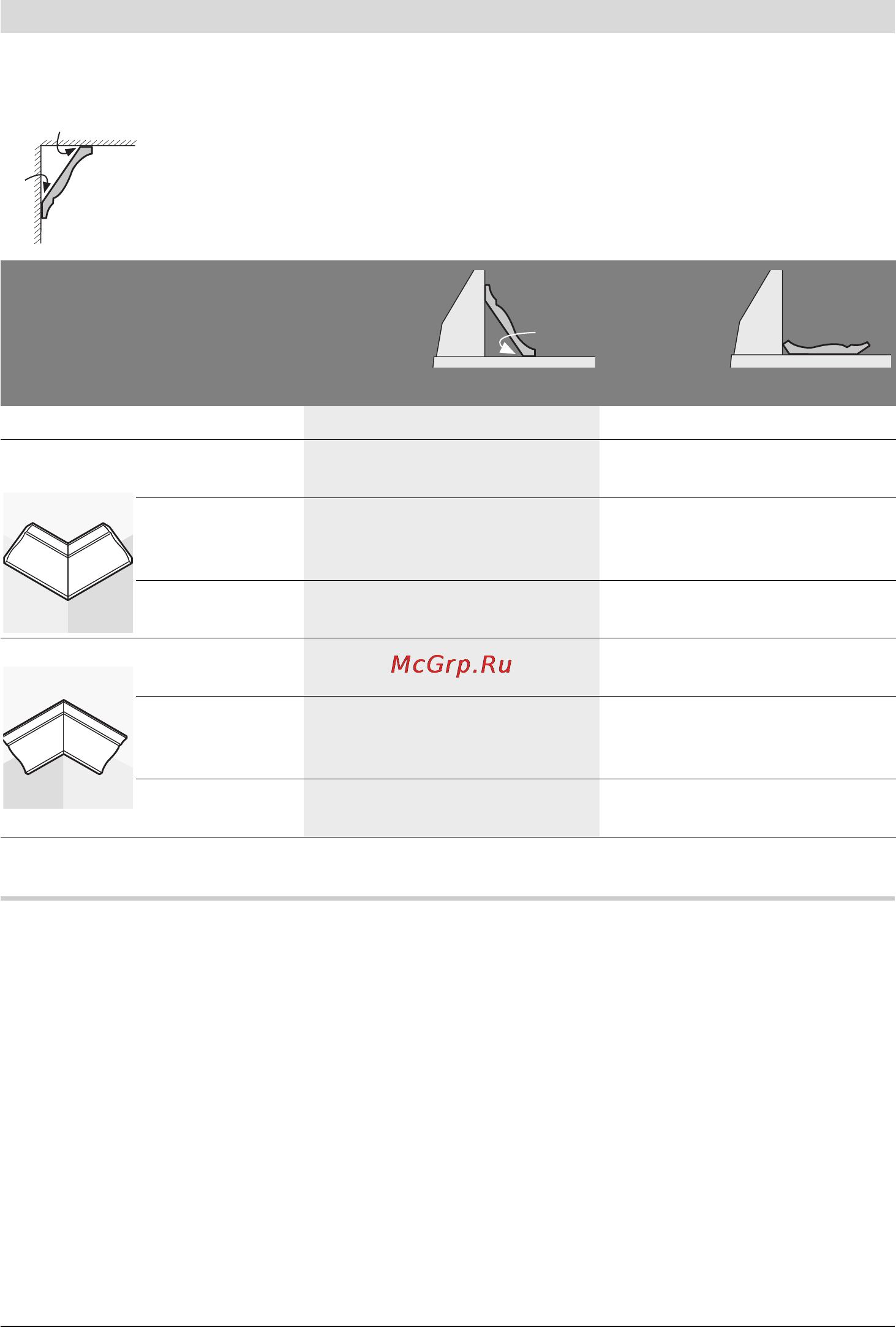

Slijedeća tablica sadrži upute za obradu stropnih letvi.
Namještanja postavlje-
na prema
graničnoj
vodilici
plošno
položena
na stol za
piljenje
Vertikalni kut kosog rezanja 0° 33,9°
Stropna letva
lijeva strana desna strana lijeva strana desna strana
Unutarnji
rub
Horizontalni kut
kosog rezanja
45° desno 45° lijevo 31,6° desno 31,6° lijevo
Pozicioniranje
izratka
Donji rub na
graničnoj
vodilici
Donji rub na
graničnoj
vodilici
Gornji rub na
graničnoj
vodilici
Donji rub na
graničnoj
vodilici
Završen izradak
nalazi se ...
... desno od
reza
... lijevo od
reza
... lijevo od
reza
... lijevo od
reza
Vanjski rub Horizontalni kut
kosog rezanja
45° lijevo 45° desno 31,6° lijevo 31,6° desno
Pozicioniranje
izratka
Donji rub na
graničnoj
vodilici
Donji rub na
graničnoj
vodilici
Donji rub na
graničnoj
vodilici
Gornji rub na
graničnoj
vodilici
Završen izradak
nalazi se ...
... desno od
reza
... lijevo od
reza
... desno od
reza
... desno od
reza
52°
38°
52°
