Bosch HBG73B560F [16/28] Демонтаж защитной панели

Демонтаж защитной панели

Защитная панель на дверце духового шкафа может изменить

цвет. Для тщательной очистки Вы можете её снять.

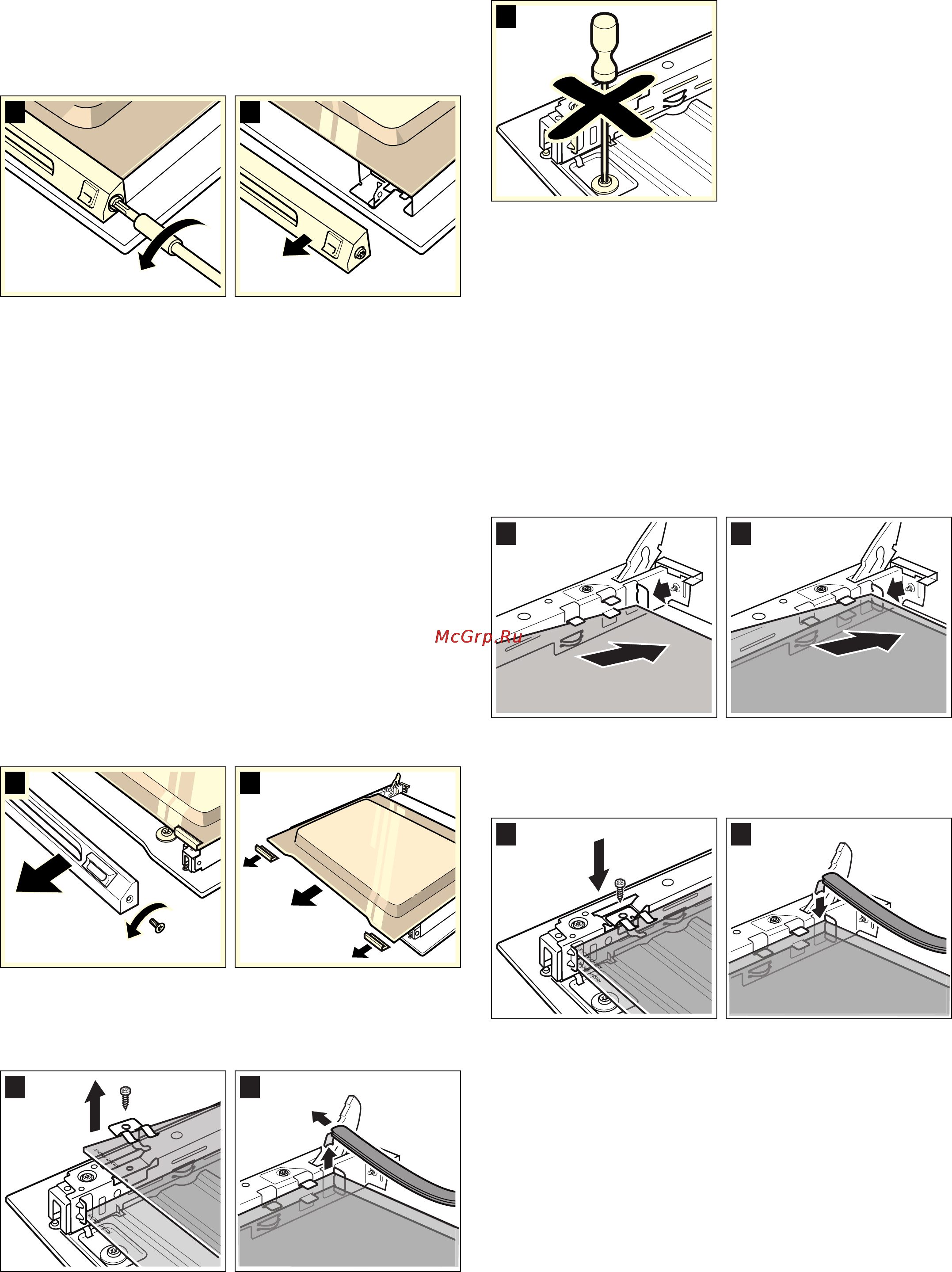

1. Полностью откройте дверцу духового шкафа.

2. Снимите защитную панель с дверцы. Для этого отвинтите

винты слева и справа (рис. A).

3. Снимите защитную панель (рис. B).

Проследите за тем, чтобы дверца духового шкафа не

закрылась, пока панель

будет снята. Внутреннее стекло

может быть повреждено.

Очистите защитную панель с помощью средства для чистки

стальных поверхностей.

4. Снова установите и закрепите защитную панель.

5. Закройте дверцу духового шкафа.

Снятие и установка стёкол дверцы

Для лучших результатов очистки можно снять стёкла дверцы

духового шкафа.

При снятии внутренних стёкол обратите внимание на то, в

какой последовательности вы их снимаете. В дальнейшем при

установке стекол на место ориентируйтесь на номера,

указанные на стеклах.

Снятие

1. Снимите дверцу духового шкафа и положите на полотенце

рукояткой вниз.

2. Отсоедините защитную

панель дверцы духового шкафа. Для

этого отвинтите винты слева и справа (рис. A).

3. Приподнимите верхнее стекло и выньте его, снимите оба

маленьких уплотнителя (рис. B).

4. Отвинтите винты крепления левого и правого зажимов.

Приподнимите стекло и снимите зажимы (рис. C).

5. Снимите уплотнитель снизу со стекла (рис. D). Вытяните

уплотнитель и снимите его движением вверх.

Выньте стекло.

6. Выньте нижнее стекло движением с наклоном вверх.

7. НЕ отвинчивайте винты слева и справа с листовой детали

(рис. E).

Протрите стёкла мягкой тряпочкой, смоченной средством для

очистки стёкол.

: Опасность травмирования!

Поцарапанное стекло дверцы прибора может треснуть. Не

используйте скребки для стекла, а также едкие и абразивные

чистящие средства.

Установка

При установке следите за тем, чтобы надпись «Right above»

располагалась на обоих стёклах в левом нижнем углу вверх

ногами.

1. Наклоните нижнее стекло и вставьте его движением от себя

(рис. A).

2. Установите среднее

стекло (рис. B).

3. Установите правый и левый зажимы на стекло и выровняйте

так, чтобы пружины встали над резьбовыми отверстиями, и

завинтите винты (рис. C).

4. Снова закрепите уплотнитель снизу на стекле (рис. D).

5. Вставьте верхнее стекло движением от себя в оба крепления.

Следите за тем, чтобы уплотнитель при этом не сдвинулся

назад (рис

. E).

6. Снова установите оба маленьких уплотнителя слева и справа

на стекло (рис. F).

(
