Denon AVR-2307 S [11/82] Процедура быстрой установки
![Denon AVR-2307 S [11/82] Процедура быстрой установки](/views2/1138164/page11/bgb.png)
8
Процедура быстрой установки
Эта глава содержит описание основных этапов, необходимых для настройки AVR2307 в соответствии с акустическим пространством Вашей комнаты для прослушива
ния, а также с используемыми Вами устройствамиисточниками и акустическими системами (АС).
Процедура ручной настройки звукового поля изложена на стр. 61 ~ 64.

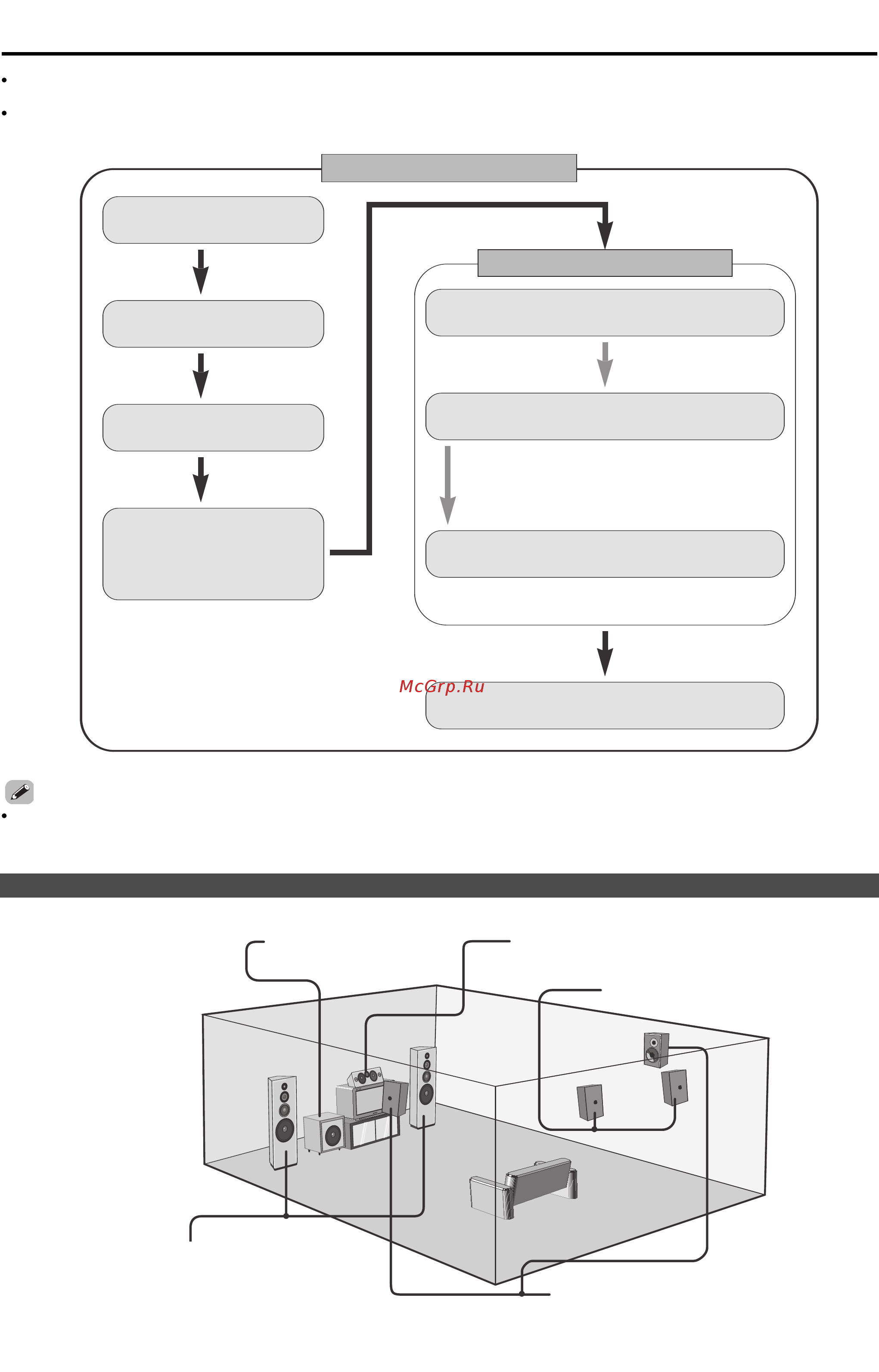

Порядок установки
Процедура автоматической установки
Расположение акустических
систем
Подключение акустических
систем
Подключение DVDплеера
к AVR2307
Подключение выходного видео
разъема ресивера к входному
разъему телевизора (стр. 10)
Подключение микрофона (стр. 10)
Измерение звука акустических систем
в основной позиции слушателя
1) Speaker Configuration [Конфигурация акустических систем]
2) Distance [Расстояние]
3) Channel Level [Уровень каналов]
4) Room Equalizer [Эквалайзер для помещения]
Проверка результатов измерений
Сохранение результатов измерений в памяти
Воспроизведение DVD
Не подключайте сетевой шнур до тех пор, пока не произведете все подключения.
Расположение акустических систем [основной вариант]
Пример основного варианта расположения восьми АС и монитора.
Сабвуфер
Центральная акустическая система
Тыловые акустические системы
Боковые акустические системы
Фронтальные акустические системы
Установите эти АС по бокам телевизора или
проекционного экрана таким образом, чтобы
их передние поверхности как можно точнее
находились вровень с плоскостью экрана.
