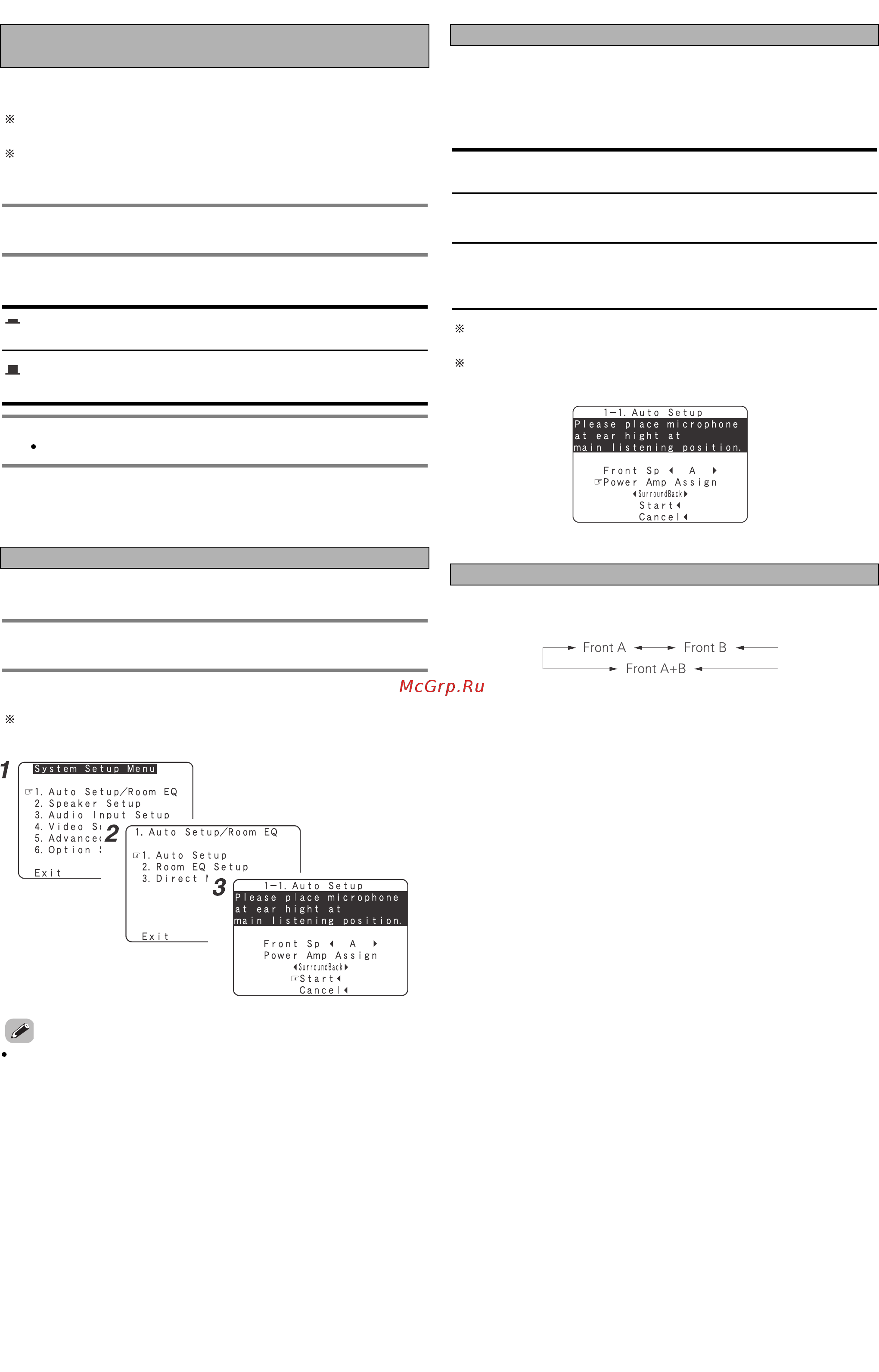

Denon AVR-2307 S [15/82] Назначение усилителей мощности
![Denon AVR-2307 S [15/82] Назначение усилителей мощности](/views2/1138164/page15/bgf.png)
12
Процедура быстрой установки
22
Перед тем как приступить к выполнению процедуры ав
томатической настройки
1
Включите сабвуфер.
Установите среднее значение уровня громкости и максимальное значение час
тоты кроссовера или отключите ФНЧ (если это возможно).
На некоторых сабвуферах предусмотрен режим ожидания. Прежде чем присту
пить к выполнению процедуры автоматической настройки, убедитесь, что эта
функция отключена.
2
Включите монитор.
3
Нажмите <POWER>.
Положение ON [Включено]:
Индикатор питания светится красным цветом.
Положение OFF [Выключено]:
Питание выключено, индикатор не светится.
4
Нажмите <ON/STANDBY> или [ON/SOURCE].
Индикатор питания мигает зеленым цветом, и питание включается.
5
Установите переключатель режимов [MODE SELECTOR 1] в положе
ние «AUDIO» [Аудиосигнал].
33
Выполнение процедуры автоматической настройки
55
Переключение фронтальных акустических систем
1
Нажмите SYSTEM SETUP.
2
С помощью кнопок
выберите пункт «Auto Setup / Room EQ» и
нажмите ENTER.
3
С помощью кнопок
выберите пункт «Auto Setup» и нажмите
ENTER.
Если микрофон не подсоединен, отображается сообщение «Connect Microphone»
[Подсоедините микрофон]. В этом случае подсоедините микрофон.
При использовании наушников экран «System Setup Menu» [Меню системных
настроек] не отображается.
44
Назначение усилителей мощности.
Сигнал тыловых каналов может быть назначен выходу «Front» [Фронтальные АС] или
«ZONE2» [Зона 2].
С помощью кнопок
выберите пункт «Power Amp Assign» [Назначение
усилителя мощности], а затем с помощью
выберите настройку.
Surround Back:
Назначается для тыловых АС
ZONE2:
Назначается для АС зоны 2.
Front A, Front B:
Назначается для фронтальных АС А или фронтальных АС В, подключенных по
схеме двойного усиления (biamp).
При выборе настройки «Front» или «ZONE2» измерения для тылового канала вы
полнять не следует.
Во время выполнения процедуры автоматической настройки тестовые сигналы
на выход «ZONE2» [Зона 2] не подаются.
С помощью кнопок
выберите пункт «Front Sp» [Фронтальные АС], и
затем с помощью кнопок
выберите акустическую систему.
[Фронтальные АС А]
[Фронтальные АС В]
[Фронтальные АС А+В]
