Denon AVR-2307 S [22/82] Подключение cd плеера
![Denon AVR-2307 S [22/82] Подключение cd плеера](/views2/1138164/page22/bg16.png)
19

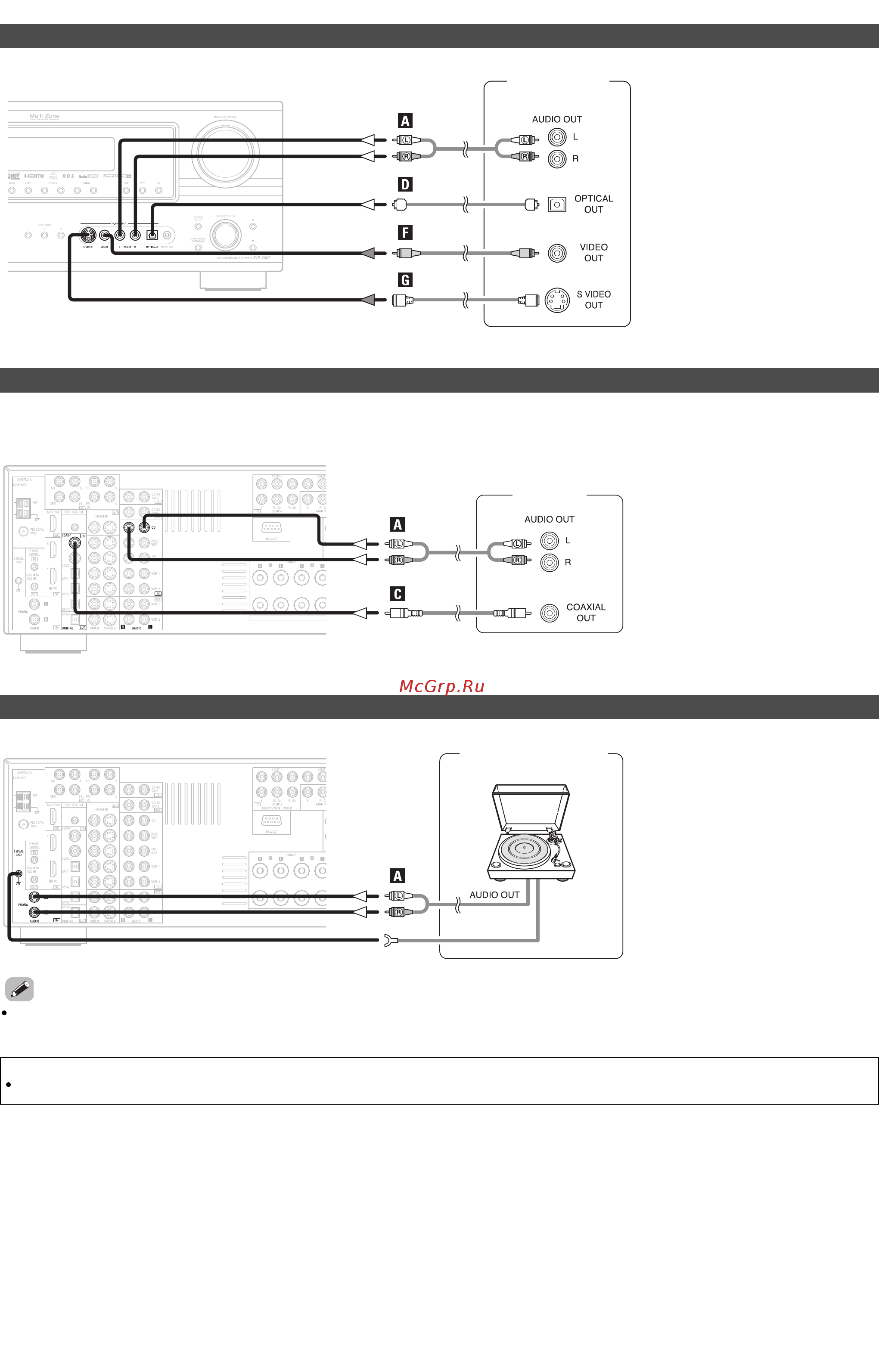

Подключение других источников
Подключение видеокамеры или игровой видеоприставки
Видеокамера
или игровая
видеоприставка
Подключение CDплеера
Чтобы подключить цифровой аудиовыход CDплеера, вы можете воспользоваться либо коаксиальным, либо оптическим кабелем. Если вы остановили свой выбор на опти
ческом разъеме, его следует назначить. Подробная информация приведена в разделе, посвященном настройке «Digital Input Assignment» [Назначение цифрового входа]
(стр. 51).
CDплеер
Подключение проигрывателя грампластинок
Проигрыватель
(звукосниматель с под
вижным магнитом)
Земля
Вход Phono может принимать сигналы как от звукоснимателя с подвижным магнитом (ММголовкой), так и от звукоснимателя с подвижной катушкой (МСголовкой). Ес
ли у вашего проигрывателя МСголовка, то для нее нужно будет использовать отдельный усилитель или преобразователь сигналов.
ПРИМЕЧАНИЕ:
При возникновении характерного гула или другого шума в момент подключения провода заземления отсоедините этот провод.
