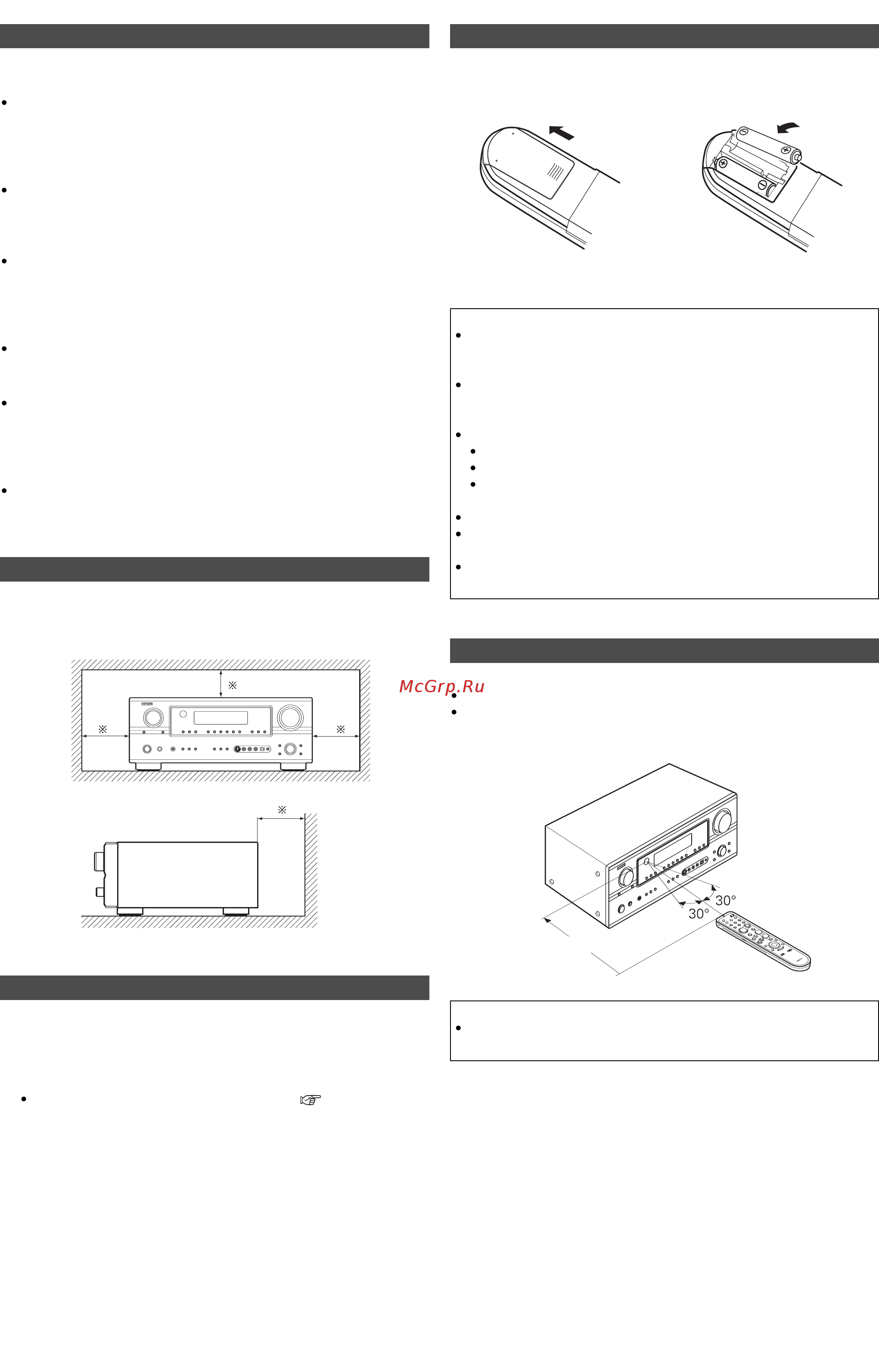

Denon AVR-2307 S [6/82] Пульт дистанционного управления пду
![Denon AVR-2307 S [6/82] Меры предосторожности при установке аппарата](/views2/1138164/page6/bg6.png)
3
Подготовка к работе
Перед использованием Установка батареек
Прежде чем приступить к эксплуатации аппарата, примите во внимание следующие
замечания:
Перемещение аппарата.
Во избежание возникновения короткого замыкания или повреждения соедини
тельных кабелей при перемещении аппарата обязательно отключайте шнур пи
тания от розетки и отключайте соединительные кабели, идущие к другим аудио
компонентам.
Использование мобильных телефонов.
Пользование мобильным телефоном в непосредственной близости от аппарата
может привести к возникновению шумов. В этом случае необходимо, чтобы мо
бильный телефон находился как можно дальше от ресивера.
Перед тем как включить питание.
Проверьте еще раз правильность всех выполненных подключений и убедитесь
в отсутствии какихлибо проблем с соединительными кабелями. Перед подклю
чением или отключением какихлибо кабелей всегда устанавливайте включатель
питания в режим ожидания.
Храните инструкцию в надежном месте.
После прочтения инструкции положите ее в надежное место, поскольку она может
понадобиться для получения справочной информации в будущем.
Если выключатель питания находится в положении STANDBY, аппарат
все равно остается подключенным к сети переменного тока.
Обязательно выключайте аппарат с помощью выключателя или выни
майте сетевую вилку из розетки, если вы надолго оставляете кварти
ру, например, уезжая в отпуск.
Обратите внимание на то, что для наглядности пояснений иллюстрации
могут несколько отличаться от реального внешнего вида аппарата.
Меры предосторожности при установке аппарата
Меры предосторожности при установке аппарата
Примечание:
Для обеспечения рассеивания тепла не устанавливайте этот аппарат в
ограниченном пространстве, например, в книжном шкафу.
Примечание:
Стена
Пульт дистанционного управления (ПДУ)
Помимо управления ресивером AVR2307 прилагаемый пульт дистанционного уп
равления (RC1044) может использоваться для управления следующими устрой
ствами:
1 Компонентами производства DENON
2 Компонентами других производителей:
используется функция предварительной настройки ( стр. 64).
1 Снимите крышку, которая находит
ся на обратной стороне пульта.
3 Установите крышку на место.
2 Установите в пульт две батарейки
R6P/AA, соблюдая полярность, ука
занную в отсеке для батареек.
Замечания по использованию батареек:
Если аппарат не реагирует на команды ПДУ даже с близкого расстояния, заме
ните поставленные в комплекте элементы питания. Прилагаемые батарейки
предназначены только для проверки исправности.
При установке батареек обязательно соблюдайте полярность, указанную внут
ри отсека для батареек (направляйте «䊝» и «䊞» батарейки в соответствии
с указанными полярностями).
Во избежание повреждения или утечки электролита из батареек:
Не используйте новые батарейки вместе со старыми.
Не используйте вместе батарейки двух разных типов.
Не замыкайте накоротко полюса батареек, не разбирайте, не нагревайте и не
бросайте батарейки в огонь.
При длительных перерывах в использовании ПДУ вынимайте из него батарейки.
В случае утечки электролита тщательно протрите батарейный отсек и вставьте
новые батарейки.
При замене батареек держите новые батарейки наготове, чтобы вставить их
в пульт ДУ как можно быстрее.
Диапазон действия пульта дистанционного управления
При использовании ПДУ направляйте его на датчик ИКсигналов.
Пульт ДУ может использоваться на расстоянии до 7 метров с отклонением по го
ризонтали до 30° относительно датчика.
Около 7 м
ПРИМЕЧАНИЕ:
Работа пульта ДУ может быть затруднена, если на датчик дистанционного уп
равления попадают прямые солнечные лучи или сильный искусственный свет.
