18
Подключение других источников

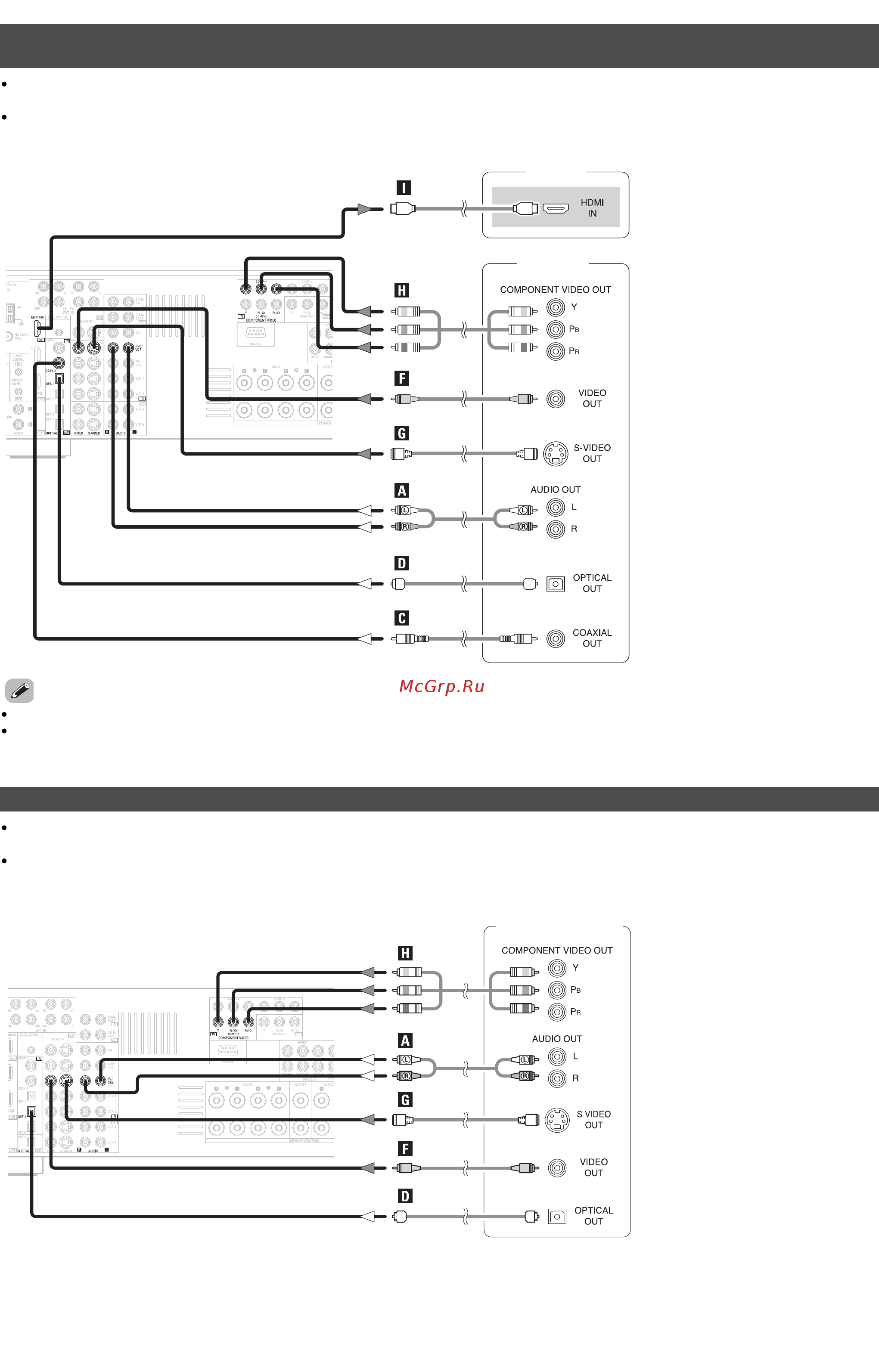

Подключение оборудования с разъемами HDMI
[для преобразования аналоговых видеосигналов в сигналы HDMI]
Ресивер AVR2307 имеет функцию преобразования аналоговых видеосигналов в видеосигналы HDMI. Она работает как при использовании компонентного разъема, так
и разъема Svideo и обычного видеоразъема.
Звуковые сигналы не подаются через выход HDMI. Поэтому аналоговые или цифровые подключения аудиосигнала необходимо выполнить отдельно. Для воспроизведе
ния звука при помощи цифровых подключений следует выбрать цифровой выход (коаксиальный или оптический) в пункте «Setting the Digital In Assign» [Настройка циф
рового входа] ( стр. 51).
Монитор
DVDплеер
Используйте монитор c HDMIинтерфейсом и разрешением 480i или 576i.
Если у вашего монитора отсутствует разъем HDMI, подключайте его к AVR2307 через видеоразъем, компонентный разъем или SVideo.
Подключение телевизора или тюнера цифрового спутникового вещания (DBSтюнера)
Для получения изображения наилучшего качества выберите компонентное видеосоединение для подключения телевизора или DBSтюнера. Подключить их также мож
но через разъемы SVideo или композитного видеосигнала.
Для подключения цифрового выходного аудиосигнала от телевизора или DBSтюнера вы можете выбрать коаксиальное или оптическое цифровое соединение. Если вы
остановили свой выбор на коаксиальном соединении, следует его назначить. Подробная информация приведена в разделе, посвященном настройке «Digital Input
Assignment» [Назначение цифрового входа] (стр. 51).
Телевизор/DBSтюнер
