Denon AVR-2307 S [12/82] Подключение акустических систем
![Denon AVR-2307 S [12/82] Подключение акустических систем](/views2/1138164/page12/bgc.png)
9
Процедура быстрой установки
Подключение акустических систем
Соедините имеющиеся на аппарате клеммы с акустическими системами, тщатель
но соблюдая полярность (䊝 с 䊝, 䊞 с 䊞).
ПРИМЕЧАНИЕ:
При выполнении соединений позаботьтесь о том, чтобы отдельные жи
лы кабелей АС не контактировали с соседними клеммами, с жилами ка
белей других АС или с задней панелью аппарата.
НИКОГДА не прикасайтесь к клеммам АС при включенном питании. Та
кие действия могут привести к поражению электрическим током.
Подсоединение кабелей АС к клеммам аппарата
1. Отвинтите, вращая против часовой стрелки.
Туго скрутите, либо установите наконечник на жилу кабеля.
2. Вставьте жилу кабеля.
3. Плотно завинтите, вращая по часовой стрелке.
❑ Импеданс АС
АС Импеданс
Фронтальные А, В 6 ~ 16 Ом
Фронтальные А+В 12 ~ 16 Ом
Центральная
6 ~ 16 ОмБоковые
Тыловые/Зона 2
При использовании АС, которые имеют импеданс ниже указанного в таблице
(например 4 Ом), воспроизведение на повышенных уровнях громкости может
привести к перегреву и срабатыванию схемы защиты. Когда активируется контур
защиты, отключается подача выходного сигнала на акустические системы и мига
ет светодиодный индикатор питания. В этом случае отсоедините шнур питания,
дайте ресиверу остыть и улучшите условия его вентиляции. Также проверьте пра
вильность соединения входных кабелей и кабелей для подключения АС. Затем
подключите шнур питания и включите ресивер. Если защитный контур активиру
ется снова, несмотря на отсутствие проблем с кабелями и условиями вентиляции
вокруг аппарата, выключите питание и обратитесь в сервисный центр DENON.
Замечание относительно импеданса акустических систем

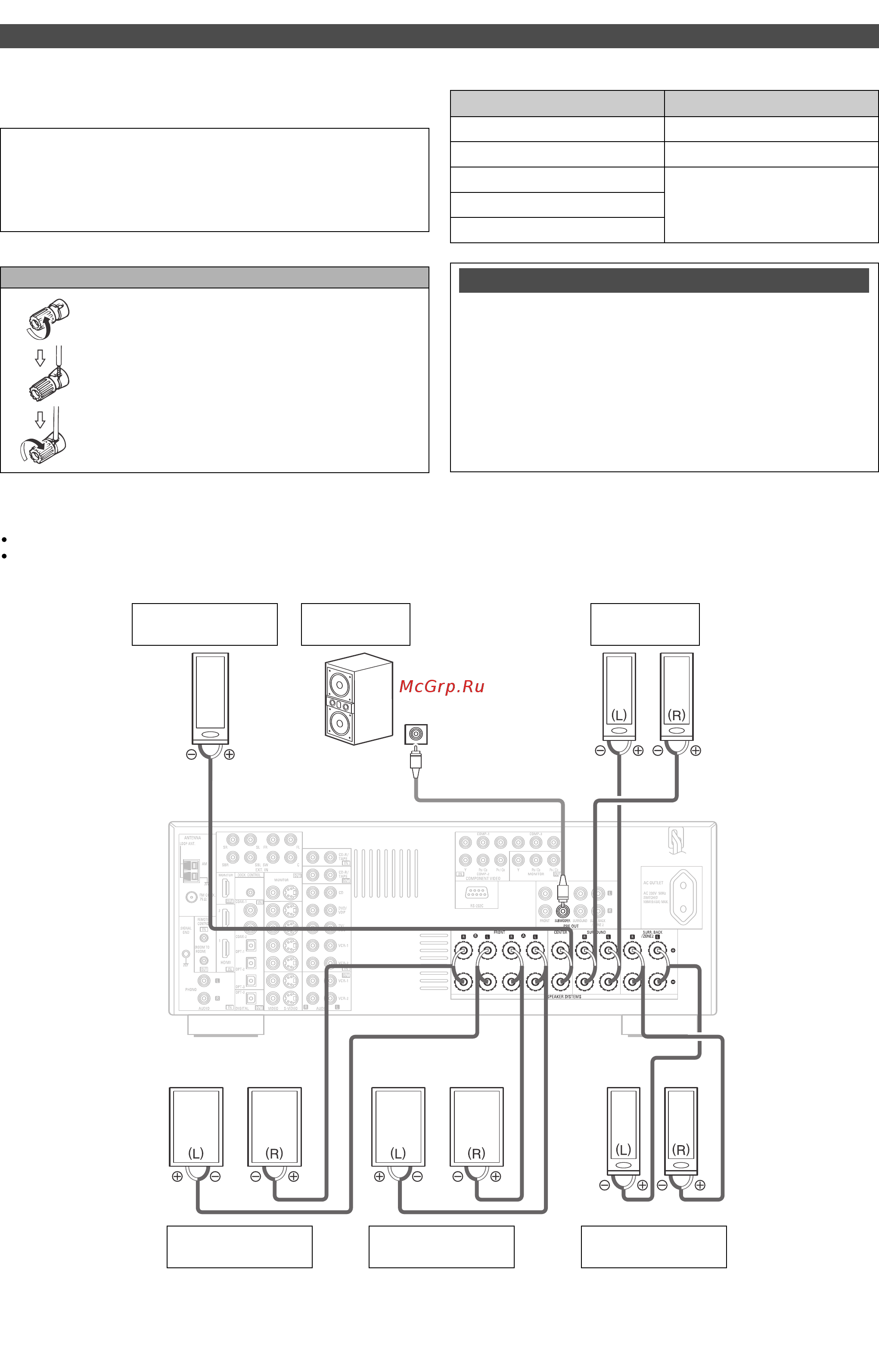

❑ Соединения
Для обеспечения пространственного звучания к ресиверу AVR2307 можно подключить до десяти АС.
При подключении компонентов не забывайте сверяться с инструкциями по их эксплуатации.
Центральная
акустическая система
Фронтальные АС
(B)
Фронтальные АС
(A)
Тыловые акустические
системы
Сабвуфер
Боковые акусти
ческие системы
Соединительный разъем для
сабвуфера со встроенным уси
лителем или аналогичной АС.
ВХОД
В случае использования только одной тыловой АС
подключайте ее к левому каналу.
