20 (095) 9804205 www.panasonic.ru Panasonic (СНГ)
■■
■■

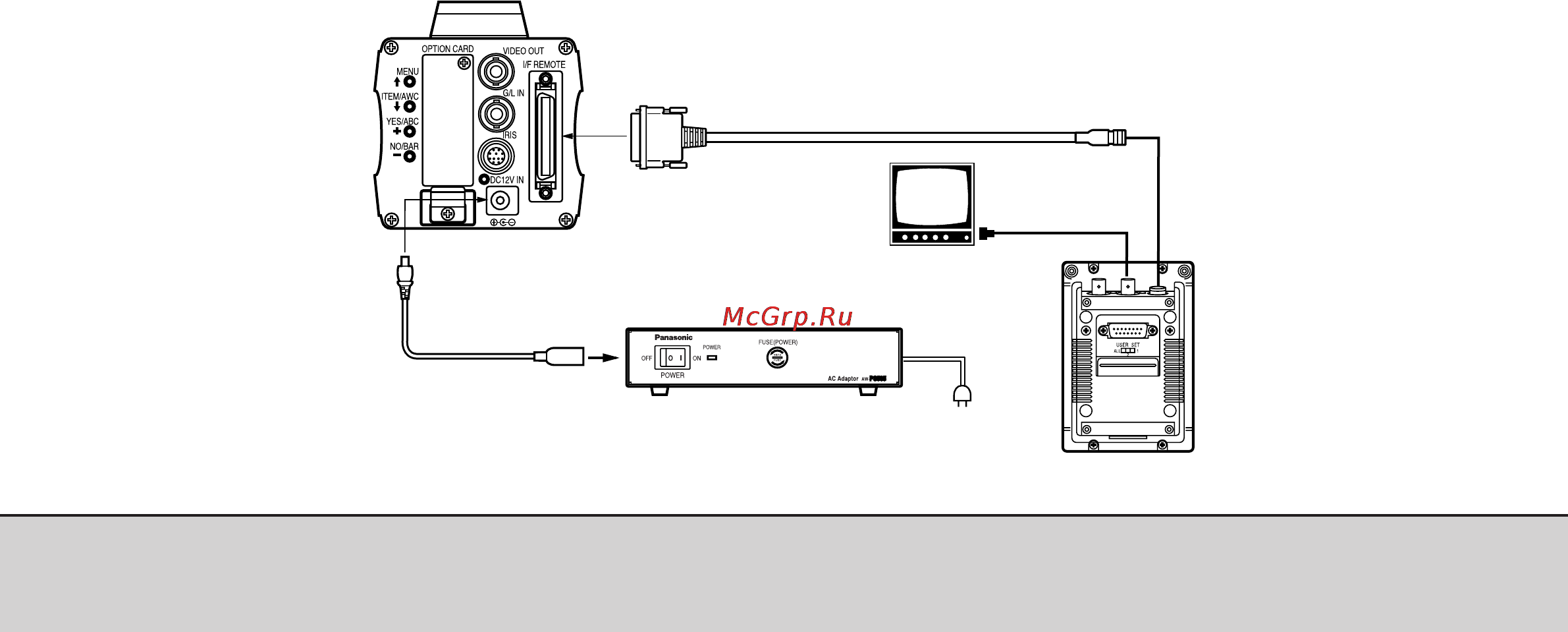

■ ПОДКЛЮЧЕНИЕ СТУДИЙНОЙ АППАРАТНОЙ
Подключение дистанционной студийной аппаратной
(WVCВ700A) к камере осуществляется дополнительным
кабелем AWCA50Т10.
1. Перед тем, как подключать кабели, выключите пи
тание дистанционной студийной аппаратной (ДСА).
2. Вставьте 50штырьковый разъем кабеля ДСА в
разъем I/F REMOTE камеры. 10штырьковый
разъем должен быть подключен к ДСА.
3. Включите питание ДСА, теперь камера может управ
ляться дистанционно из студийной аппаратной.
Примечания:
●
Выходные сигналы с монитора, поступающие из
студийной аппаратной, ослабляются и ухудшают
ся с увеличением длины кабеля. Рекомендуется
использовать выходные сигналы монитора только
в целях наблюдения.
●
Студийная аппаратная не обеспечивает подачу сиг
нала внешней синхронизации.
●
Если между камерой и ДСА предполагается боль
шое расстояние (более 3 м), используйте следую
щий дополнительный кабель.
AWCA50B10 и WVCA10B02 (2 м)
WVCA10B25 (25 м)
WVCA10B50 (50 м)
Кабель ДСА AWCA50T10 (3 м)
Силовой кабель
пост. тока
AWCA4T1
Блок питания
AWPS505
MONITOR OUT
Вход видеосигнала
ДСА
ДСА WVCB700A
