(095) 9804205 www.panasonic.ru Panasonic (СНГ) 39
Экран настройки четкости (DTL)
1. Выбор Четкости [DTL Select: Normal, Super DTL]
Если в положении Normal коррекция контуров будет
недостаточной при задании уставки Detail Level на
LOW или HIGH, выберите положение Super DTL.
3. Уровень подавления помех
[Noise Supress: OFF, LOW, HIGH]
Уровень помех на экране может быть снижен, если
уставка Уровень четкости Detail Level установ
лена на HIGH или LOW.
4. Чистое динамическое шумоподавление
[Clean DNR: HIGH, LOW, OFF]
Может быть выбран эффект чистого динамическо
го шумоподавления.
5. Трехмерное шумоподавление
[3DDNR: OFF, Low, Middle, High]
Может быть выбран эффект трехмерного динами
ческого шумоподавления.
Когда выбрано значение "Mid" или "High", шум
уменьшается, но возрастает задержка.
6. Уровень четкости телесного цвета
[Flesh DTL Level: LOW, MID, HIGH]
LOW: Неровность телесного цвета снижается.
MID: Стандартный
HIGH: Телесный цвет акцентируется.
ПРИМЕЧАНИЕ:
Если уставка Detail Level установлена на OFF, бу
дет невозможно воспользоваться режимом Normal
или Super DTL для коррекции четкости контуров.
2. Уровень четкости [Level: OFF, LOW, HIGH]
Уровень четкости может быть отрегулирован, когда
уставка Detail Select установлена на Normal. Если
она установлена на Super DTL, можно регулировать
уровень Super DTL.

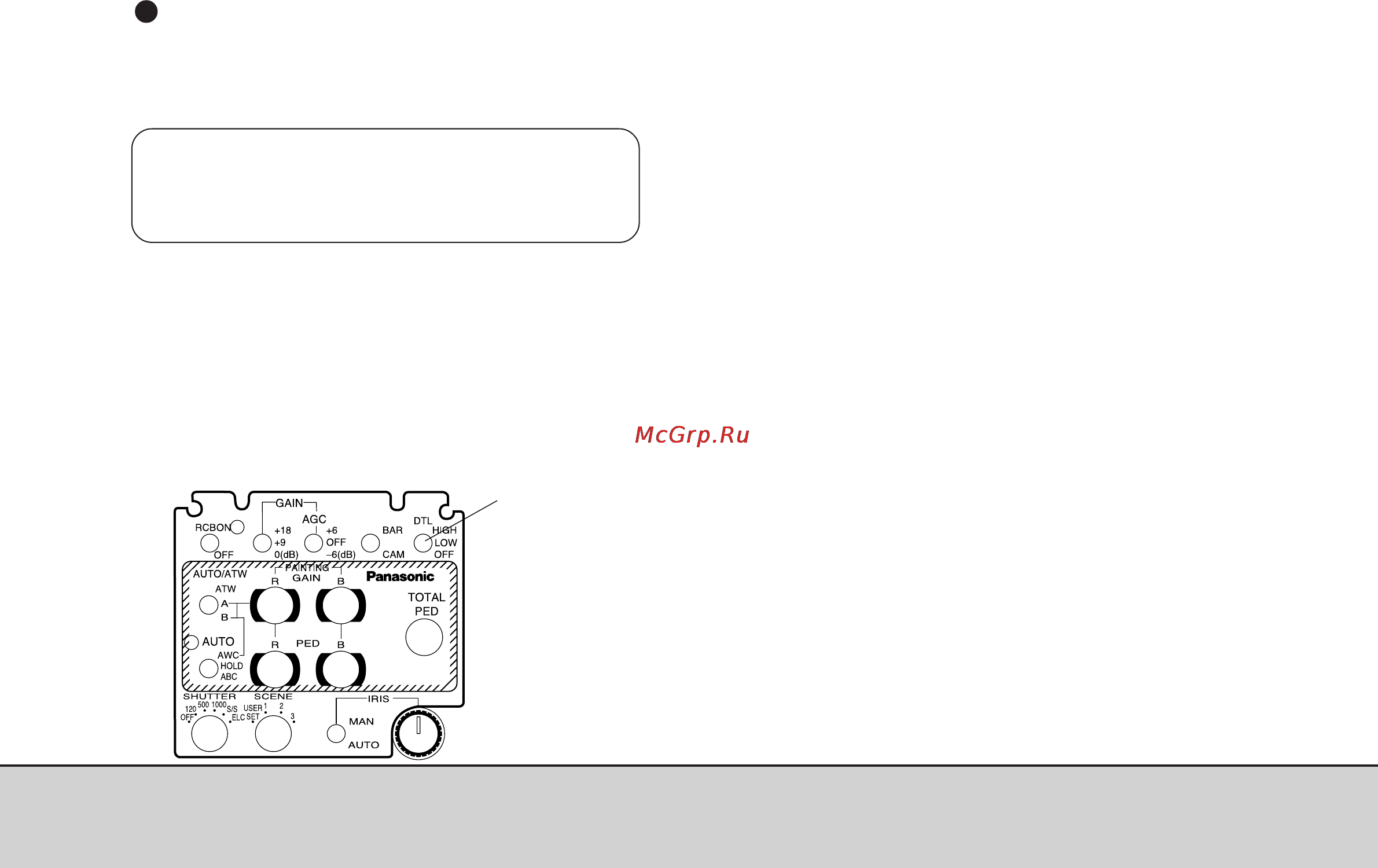

При использовании блока дистанционного управле
ния или студийной аппаратной вышеупомянутый па
раметр может регулироваться с помощью переклю
чателя коррекции контуров (DTL).
4
БДУ (ДСА)
Переключатель DTL
