■ ПЕРЕУСТАНОВКА БАЛАНСА
БЕЛОГО НА 3200К ИЛИ 5600К
Когда задан баланс белого “P SET 3200 K” или “P SET
5600K” , он будет автоматически отрегулирован на цве
товую температуру 3200К или 5600К, соответственно.
■■
■■
■ НАСТРОЙКА БАЛАНСА
ЧЕРНОГО
●
Закрыть объектив.
Если управление электроприводом объектива осу
ществляется с камеры, то при регулировке балан
са черного объектив закроется автоматически.
●
Если камера используется без БДУ и ДСА, регули
ровка пьедестала красного/синего при регулиров
ке закрашивания будет автоматически переуста
новлена в ±0 после установки баланса черного (ре
гулировка закрашивания только в режиме пользо
вателя USER MODE).
[НАСТРОЙКА на КАМЕРЕ]
Нажимайте кнопку YES/ABC в течение 2 секунд баланс
черного будет установлен автоматически через 10 секунд.
В режиме пользователя точную подстройку баланса чер
ного можно выполнить путем регулировки пьедестала
красного/синего после установки баланса черного.
[РЕГУЛИРОВКА с помощью БДУ (ДСА, Гибридной пане
ли Управления)]
Установите переключатель AUTO в положение АВС
баланс черного будет отрегулирован автоматически.
Во время настройки системы будет мигать лампочка
светодиода, которая погаснет после того, как регули
ровка баланса черного будет завершена. Если лампоч
ка продолжает гореть, регулировку баланса черного
необходимо повторить.

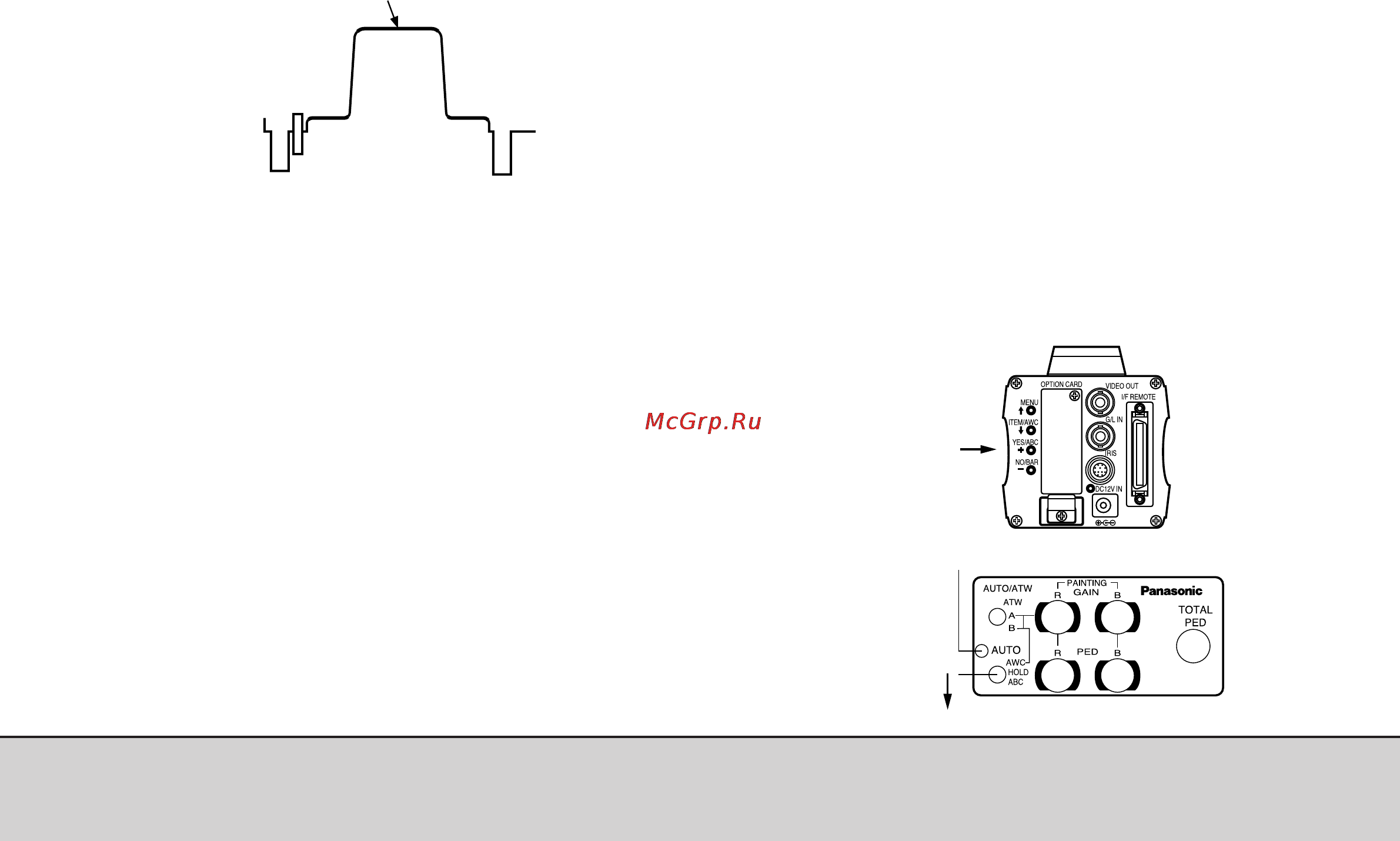

Форма сигнала для
карты установки ба
ланса белого
Минимизировать несущую волну, используя средства подстройки
усиления красного и синего
Светодиод
AUTO
Переключатель AUTO
АВС
Переключатель
YES/ABC
