УСТАНОВКА ЭЛЕМЕНТОВ МЕНЮ
■■
■■
■ УСТАНОВКА ЭЛЕМЕНТОВ
МЕНЮ
●
Каждый из четырех режимов использования каме
ры имеет главное меню (см. справа).
●
Каждый элемент меню имеет подменю, состоящее
из нескольких уставок.
●
Этим уставкам уже заданы оптимальные значения
для каждого из режимов использования, но их мож
но изменять для того, чтобы учитывать реальные
условия съемки.
●
Значения уставок можно изменять с камеры или с
БДУ (ДСА). Их также можно изменять с гибридной
панели управления, используя переключатели, но
при этом изменять можно не все элементы, т.к.
меню в этом случае не выводится на экран.
ПРИМЕЧАНИЯ:
●
Композитные сигналы подаются на видеовыход не
зависимо от заданного пользователем положения пе
реключателя ENC/VF на БДУ (ДСА).
●
Индикатор [End] выводится только при установке
значений с камеры.
●
Индикация [Option Card Set] появляется только ког
да вставлена дополнительная плата.
••
••
•

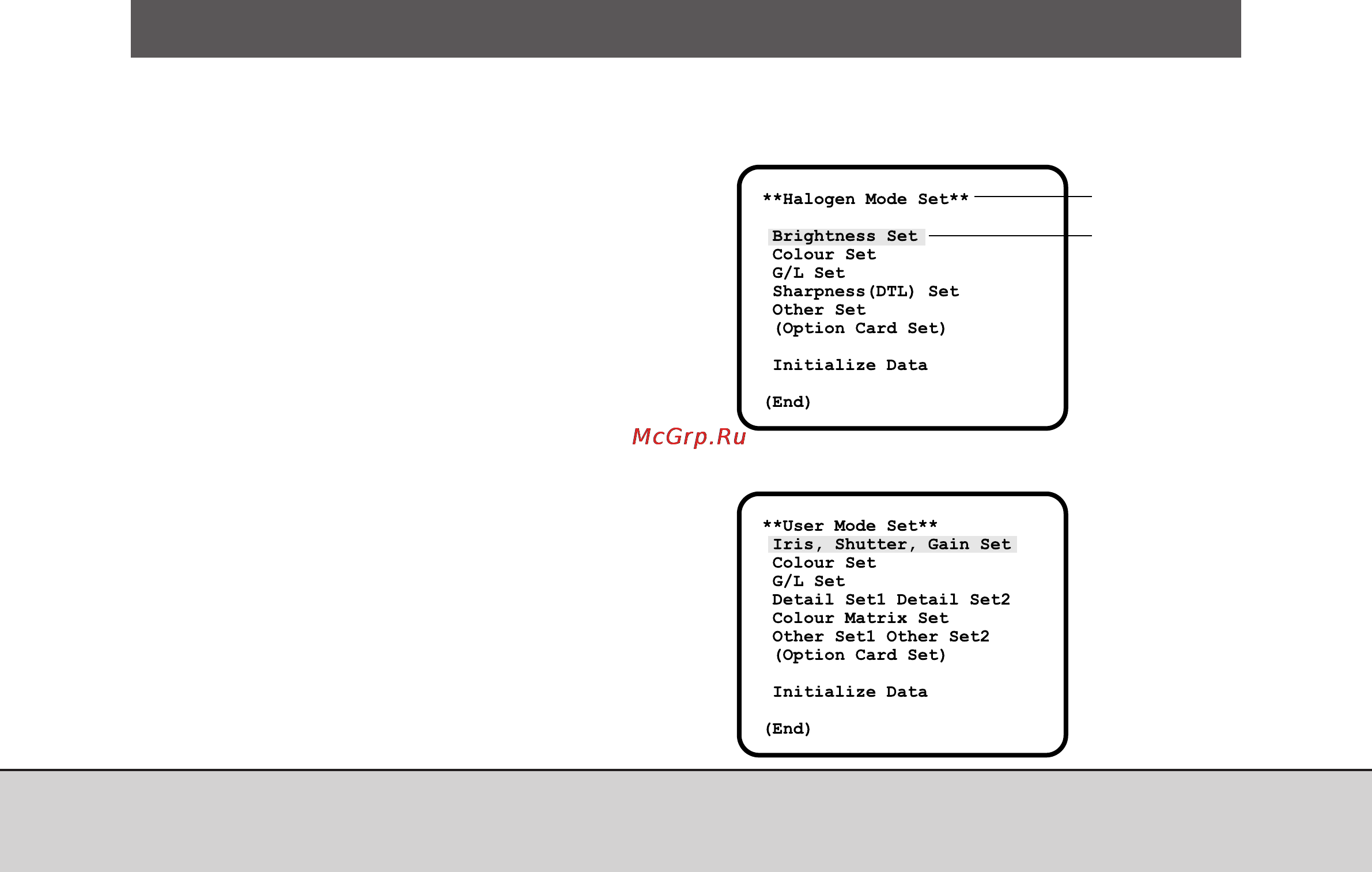

ОКНО ГЛАВНОГО МЕНЮ
Основное меню
пользовательского режима
Основное меню режимов
Галогеновый, Люминисцентный, Вне помещения
Текущий режим
Мигает
