(095) 9804205 www.panasonic.ru Panasonic (СНГ) 27
■■
■■
■ НАСТРОЙКА ВНЕШНЕЙ
СИНХРОНИЗАЦИИ
В случае использования нескольких камер или подклю
чения периферийных устройств, при подаче сигналов
внешней синхронизации к системе регулировка фазы
должны выполняться камерой или блоком дистанци
онного управления (студийной аппаратной).
••
••
•
РЕГУЛИРОВКА ФАЗЫ ПО
СТРОКАМ

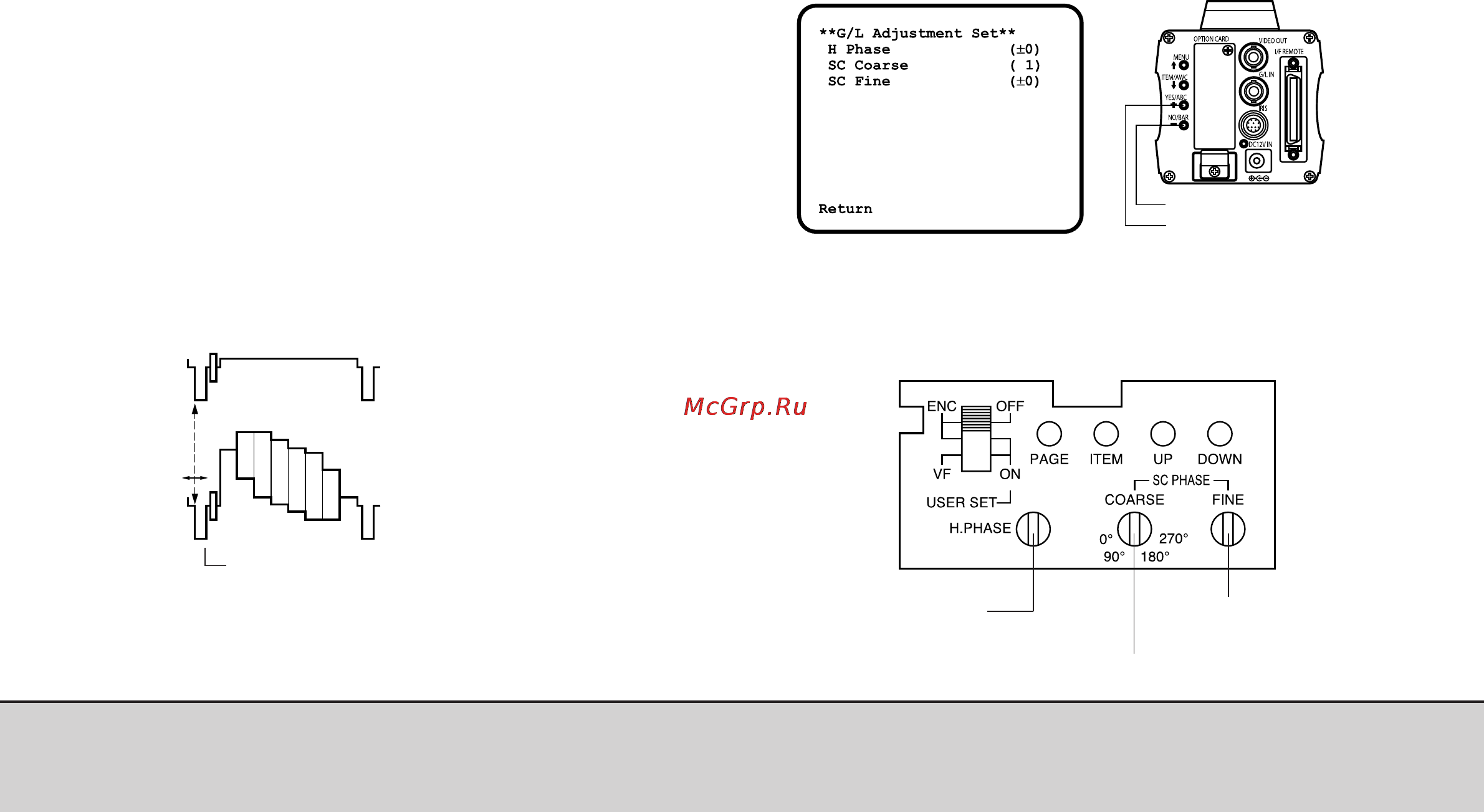

С помощью двухканального осциллографа получите
форму внешнего входящего сигнала синхронизации
(сигнала синхронизации черного) и выходного видео
сигнала. Затем согласуйте фазу по горизонтали обо
их сигналов путем их регулировки устройством регу
лировки фазы по строкам камеры или БДУ.
[РЕГУЛИРОВКА с помощью БДУ, ДСА, гибридной пане
ли управления]
Используйте подстройку фазы по строкам.
[РЕГУЛИРОВКА КАМЕРОЙ]
1. Нажмите и не отпускайте переключатель NO/BAR
более 5 секунд, чтобы на экране появилась конт
рольная цветовая полоса.
2. Выберите в главном меню [G/L Adjustment], затем в
подменю выберите [H PHASE].
3. Переключателями YES/ABC и NO/BAR отрегули
руйте фазу по строкам.
Переключатель NO/BAR
Переключатель YES/ABC
Входной сигнал внешней синхрониза
ции (сигнал синхронизации черного,
подаваемый от генератора спецэф
фектов)
Видеосигнал
Отрегулировать фазу по строкам
Настройка фазы
по горизонтали
Грубая настройка фазы поднесущей
Точная настройка
фазы поднесущей
