34 (095) 9804205 www.panasonic.ru Panasonic (СНГ)
■■
■■
■ ЗАДАНИЕ И ИЗМЕНЕНИЕ ЗНАЧЕ
НИЙ УСТАВОК (галогеновый ре
жим, люминисцентный режим,
режим съемки вне помещения)
Экран настройки яркости
1. Видео Уровень [A.Iris Level: 50 +50]
Регулирует уровень сведения лучей AUTO
2. Настройка коэффициента детектирования
[A.Iris PEAK/AVG: от P50 до A50]
Соотношение обнаруженного пикового значения к
среднему AUTO IRIS/AUTO GAIN UP/AUTO ND (ELC)
может быть отрегулировано в пределах заданного
диапазона.

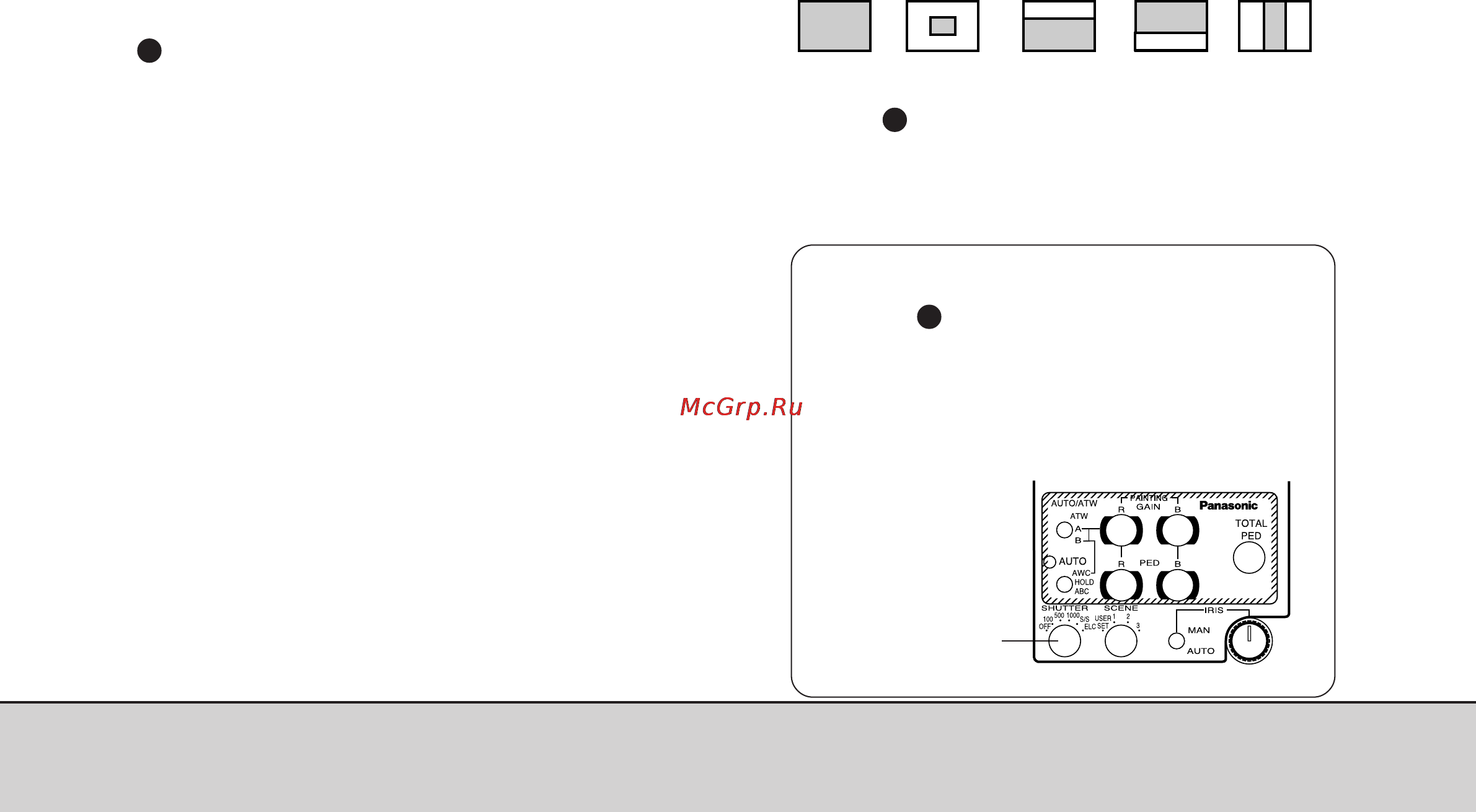

3. Фотометрический метод измерения
[A.Iris Area: All, Centre, Top cut, BTM cut, R/L cut]
Может быть выбран метод фотометрического изме
рения для AUTO IRIS/AUTO GAIN UP/AUTO ND (ELC).
All (целиком): Измерение проводится по всей по
верхности экрана.
Centre (в центре): Измерение проводится в ос
новном в центре экрана, т.е. примерно на одна
треть экрана сверху и снизу и одна треть от ле
вого и правого краев исключены из области из
мерения.
Top cut (срез сверху): Примерно одна треть сверху
экрана исключена из области измерения.
BTM cut (срез снизу): Примерно одна треть снизу
экрана исключена из области измерения.
R/L cut (срез слева и справа): Примерно по одной
трети с правого и левого краев экрана исключе
ны из области измерения.
4. Уставка AUTO ND (ELC) [Auto ND (ELC): ON/OFF]
Нельзя установить, пока в уставке времени хранения
CCD 9 не будет выставлено "OFF" или "Auto".
ON: Электронный затвор будет автоматически регу
лировать яркость.
OFF: Яркостть не будет автоматически регулиро
ваться электронным затвором.
ПРИМЕЧАНИЯ:
●
ON выбирается автоматически, если электронный
затвор 2 в подменю [Other Set] установлен в
положение [Auto ND]. OFF устанавливается, когда
выбрано любое другое значение, кроме [Auto ND].
●
ON выбирается, когда переключатель SHUTTER ус
тановлен на [ELC] в режиме БДУ (ДСА), а OFF вы
бирается, когда этот переключатель установлен в
любое другое положение, кроме [ELC].
1
5
Целиком В центре Срез Срез Срез
сверху снизу слева/справа
1
БДУ (ДСА)
Переключатель SHUTTER
