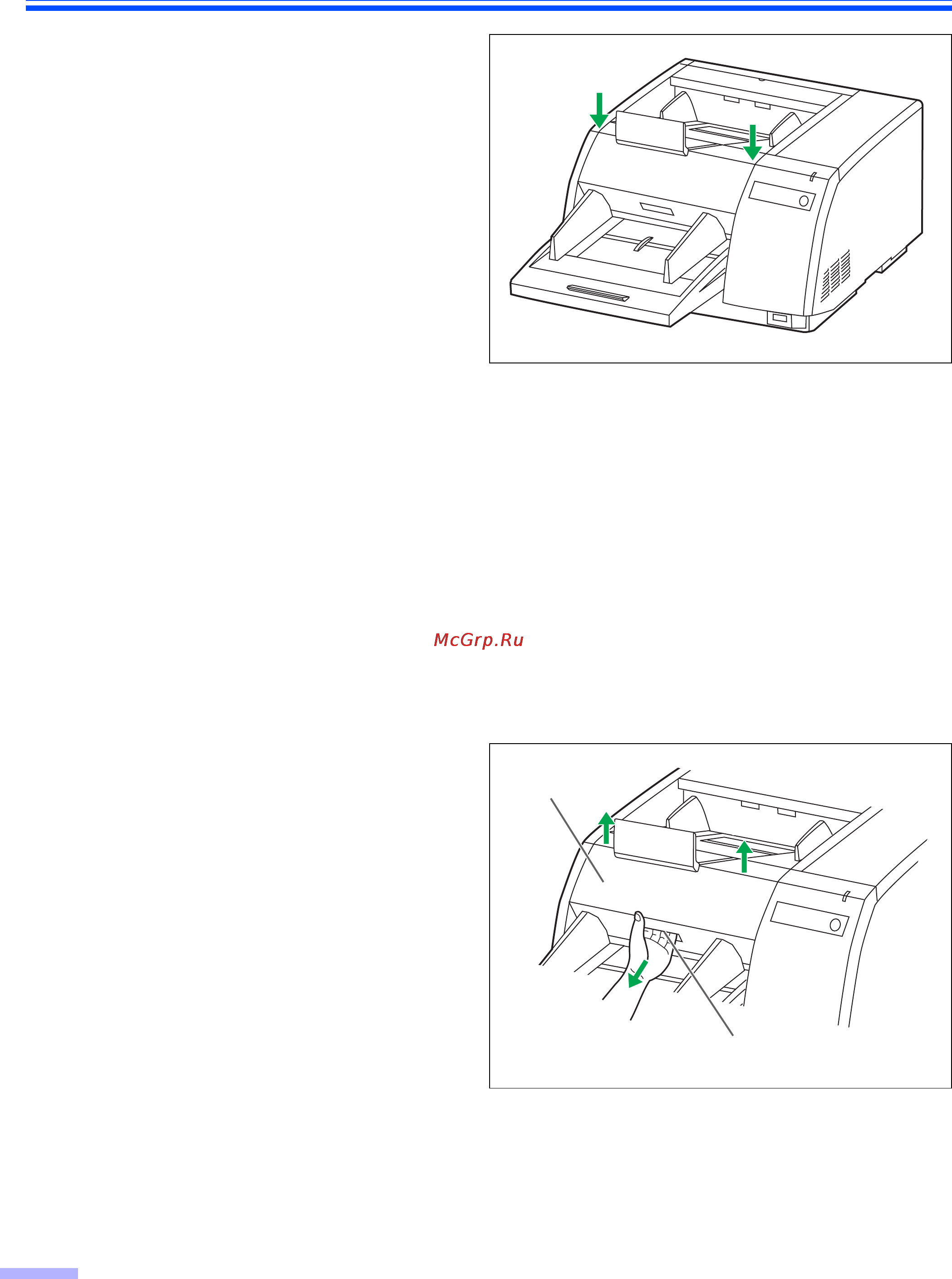

Чистка устройства
24
4
Закройте переднюю дверцу.
≥ Нажмите обе стороны передней дверцы
немного вниз, чтобы они защелкнулись на
месте.
5
Очистите счетчик очищения валиков с
помощью пользовательской утилиты.
≥ Щелкните кнопку [Clear Counter] для [After
Clean Roller] с пользовательской утилиты.
∫ Очистите сенсоры, отражатели, детекторы двойной подачи и крышки
сенсора изображения
1
Отключите питание.
2
Используйте Вашу руку, чтобы удержать
блокировку передней дверцы (1),
откройте переднюю дверцу (2) и
вытяните вперед замятый документ.
Затем закройте переднюю дверцу.
1
2
2
Передняя
дверца
Разблокировка передней дверцы
(Внутри передней дверцы.)
