Чистка устройства
25
3
Очистите крышку сенсора изображения
с помощью бумаги для очистки валиков.
Затем удалите грязь на сенсорах,
отражателях и детекторах двойной
подачи с помощью прилагаемой
воздуходувки.
≥ При очистке нижней крышки сенсора
изображения не прикасайтесь к кончику
пластмассового указателя (черный) сзади
аппарата.
Если селектор пути бумаги установлен на
нижнюю сторону, это может привести к
травме.
≥ Крышки сенсора изображения могут быть
очень горячими после сканирования
большого количества документов.
Никогда не прикасайтесь непосредственно
к крышкам сенсора изображения.
4
Закройте переднюю дверцу. (См.
рисунок в пункте 4 на стр. 24.)
≥ Нажмите обе стороны передней дверцы
немного вниз, чтобы они защелкнулись на
месте.

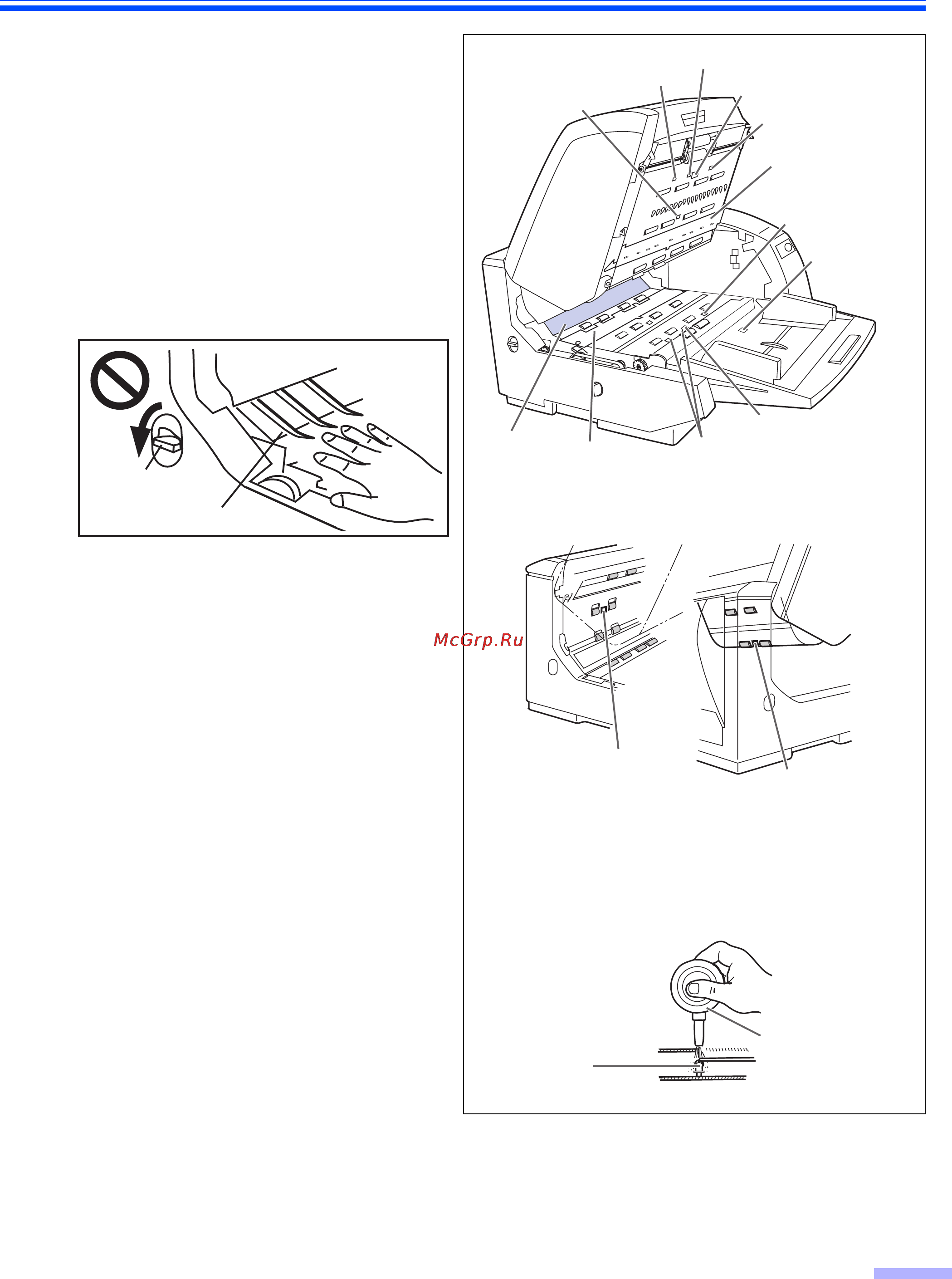

≥Как очистить сенсоры, отражатели и
детекторы двойной подачи
Сенсор ожидания
Вид с левой стороны
Детектор двойной
подачи
Указатель
Сенсор бумаги
Крышка сенсора
изображения (F)
Сенсор
перекашивания
Сенсор старта
Удалите кисть из продающегося отдельно
обдувающего приспособления и сдуйте грязь.
Сенсоры или
датчики
Сенсор замятия бумаги
Отражатели
Сенсор
перекашивания
Отражатель
Детектор двойной подачи
Крышка сенсора
изображения (B)
Отражатель
Обдувающее
приспособление
Селектор
пути бумаги
Указатель
