32

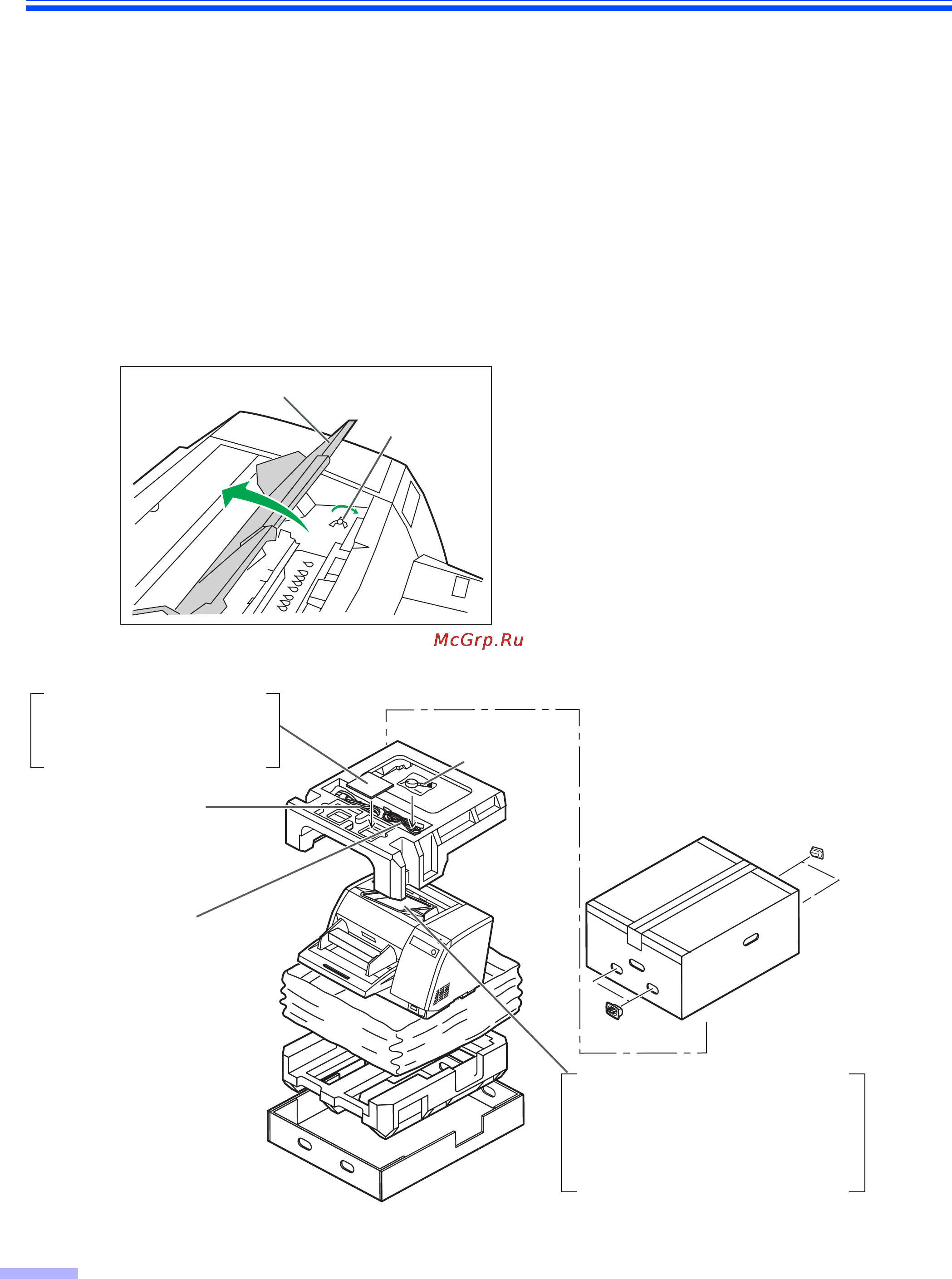

Инструкции по повторной запаковке
Мы настоятельно рекомендуем Вам сохранить исходную упаковку и все упаковочные материалы. При появлении
необходимости в транспортировке устройства, пожалуйста, выполните следующие инструкции.
≥ Пользуйтесь исходной упаковкой и всеми исходными упаковочными материалами.
≥ Неправильная упаковка сканера может привести к затратам на ремонт устройства.
≥ Сканер должен располагаться в горизонтальном положении.
Необходимые материалы:
≥ Исходная упаковка сканера и упаковочные материалы
≥ Липкая лента и ножницы
1
Отсоедините сканер от электрической розетки и кабеля интерфейса.
2
Сложите пластмассовую часть выходного стопора и поместите ограничитель выхода в
лоток удлинения выхода. Задвиньте лоток удлинения выхода в дверцу предварительно
впечатывающего устройства, если он вытаскивается.
3
Откройте дверцу предварительно впечатывающего устройства и закрутите винт.
4
Упакуйте сканер.
Дверца предварительно впечатывающего
устройства
Винт
≥ CD-ROM 1 штука
Инструкции по эксплуатации
Драйверы
Кабель питания
≥ Руководство по установке
≥ Руководство по техническому
обслуживанию
≥ Бумага для чистки валика (3 шт)
≥ Таблица полутонов
Соединение
≥ Обдувающее
приспособление
Кабель USB 2.0
