Panasonic KV-S3065C [29/39] Замена расходных материалов
![Panasonic KV-S3065C [29/39] Замена расходных материалов](/views2/1014677/page29/bg1d.png)
Замена расходных материалов
29
9
Достаньте новый модуль валика
замедления из дополнительного “Roller
Exchange Kit (KV-SS017)”.
10
Потяните правую сторону оси в
направлении стрелки и удерживайте ее
там. (1)

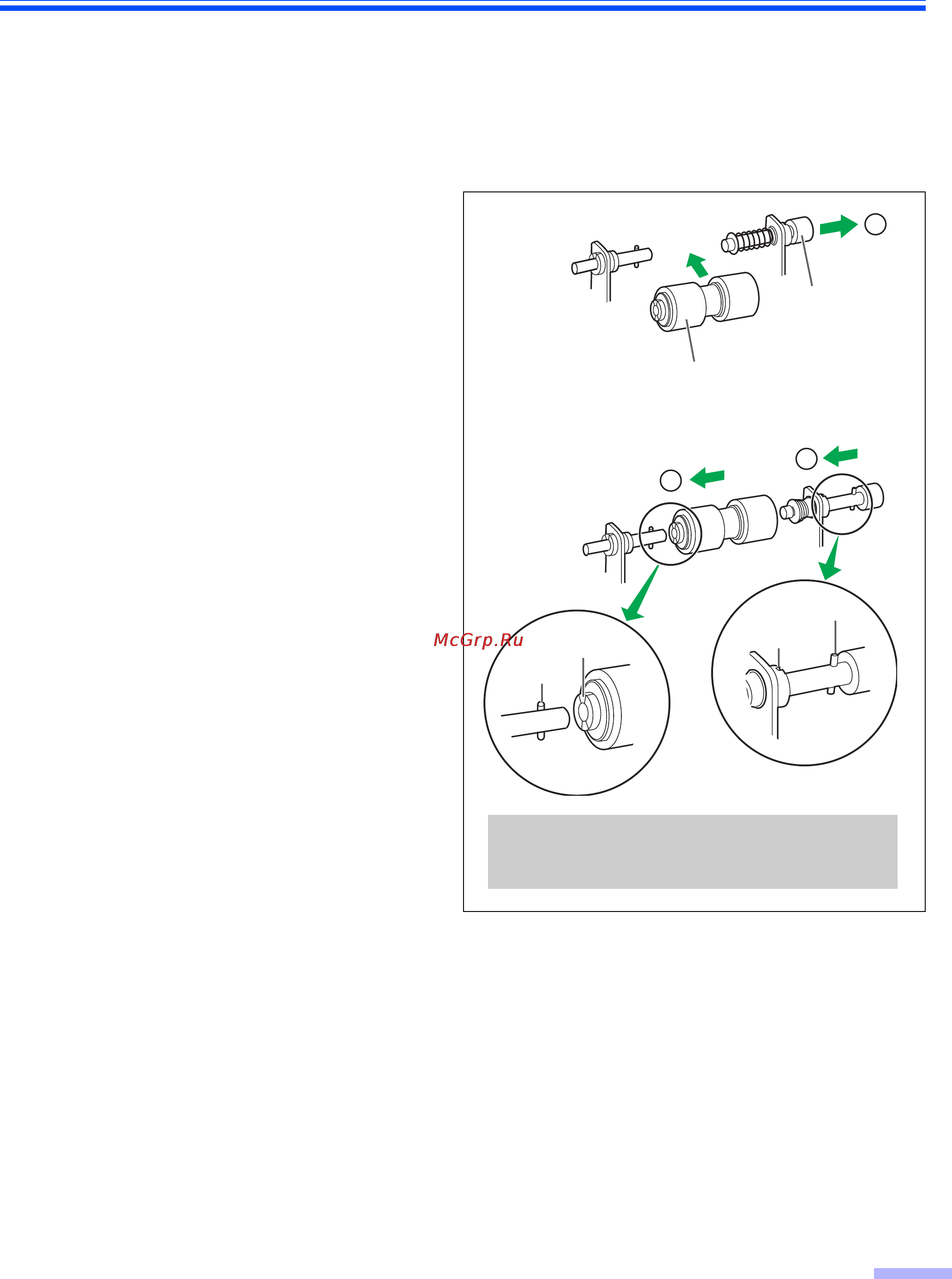

Прикрепите новый модуль валика
замедления, как показано на рисунке
справа (2), а затем верните правую
сторону оси в направлении стрелки. (3)
≥ Проверьте, что шпилька A и шпилька B
правильно вставлены в их пазы.
≥ Прикрепите модуль валика замедления так,
чтобы паз A находился на левой стороне.
2
3
1
Модуль валика замедления
Ось
Шпилька B
Паз A
Шпилька A
Паз B
Когда шпилька неправильно вставлена в паз,
это может привести к двойной подаче или
замятию бумаги.
