Замена расходных материалов
28

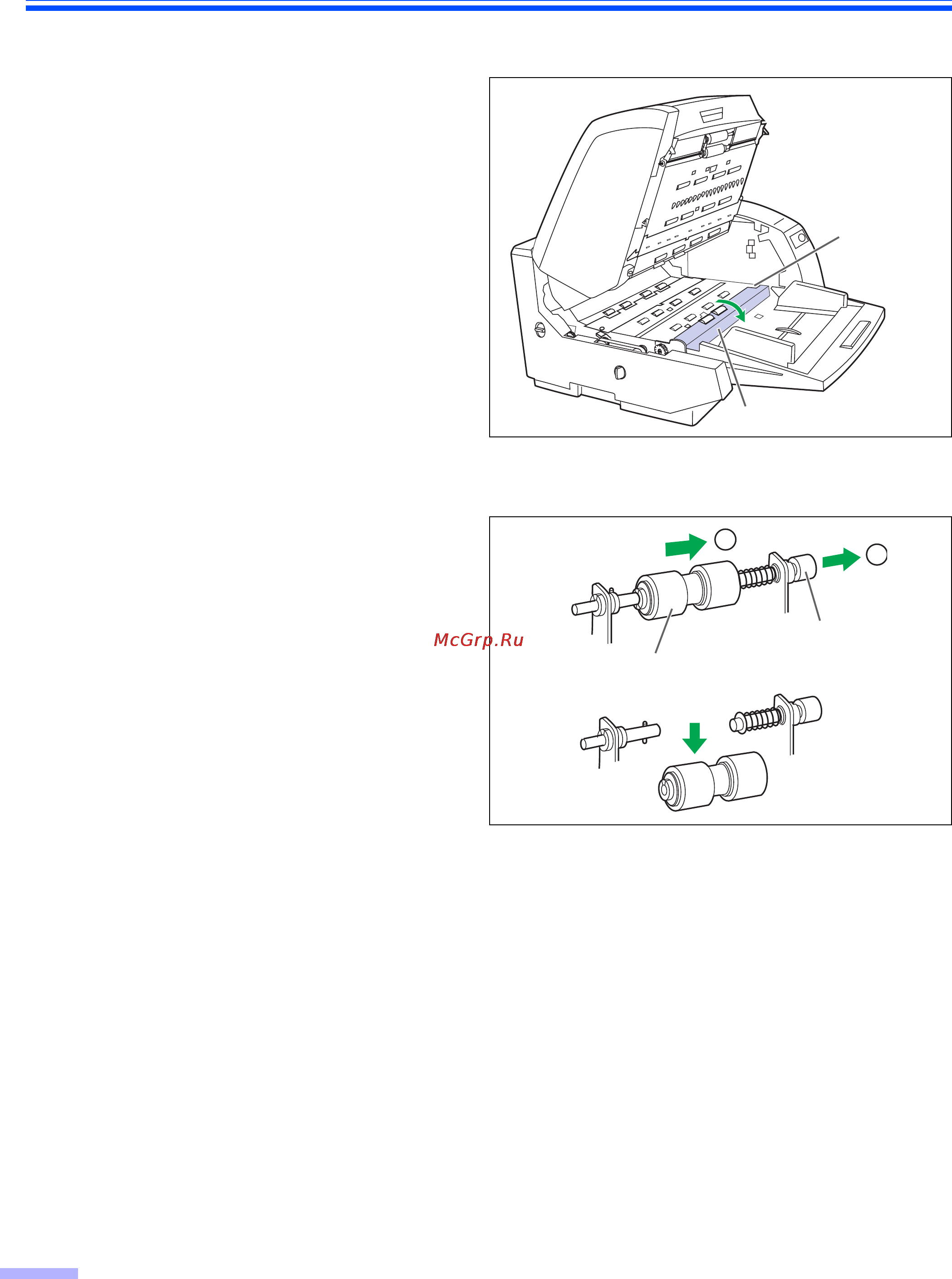

∫ Замена модуля валика замедления
7
Потяните и откройте транспортер по
направлению к Вам, используя выемку
на правой стороне.
≥ Когда транспортер тянется по направлению
к Вам, будет высвобожден механизм
остановки с защелкиванием.
≥ При открывании транспортера будьте
внимательны, чтобы проколоть Ваш палец
о выемку.
8
Потяните правую сторону оси в
направлении стрелки и удерживайте ее
там. (1)
Потяните модуль валика торможения в
направлении стрелки (2), и затем
удалите его.
Выемка
Транспортер
1
2
Модуль валика замедления
Ось
