Panasonic KV-S3065C [30/39] Замена расходных материалов

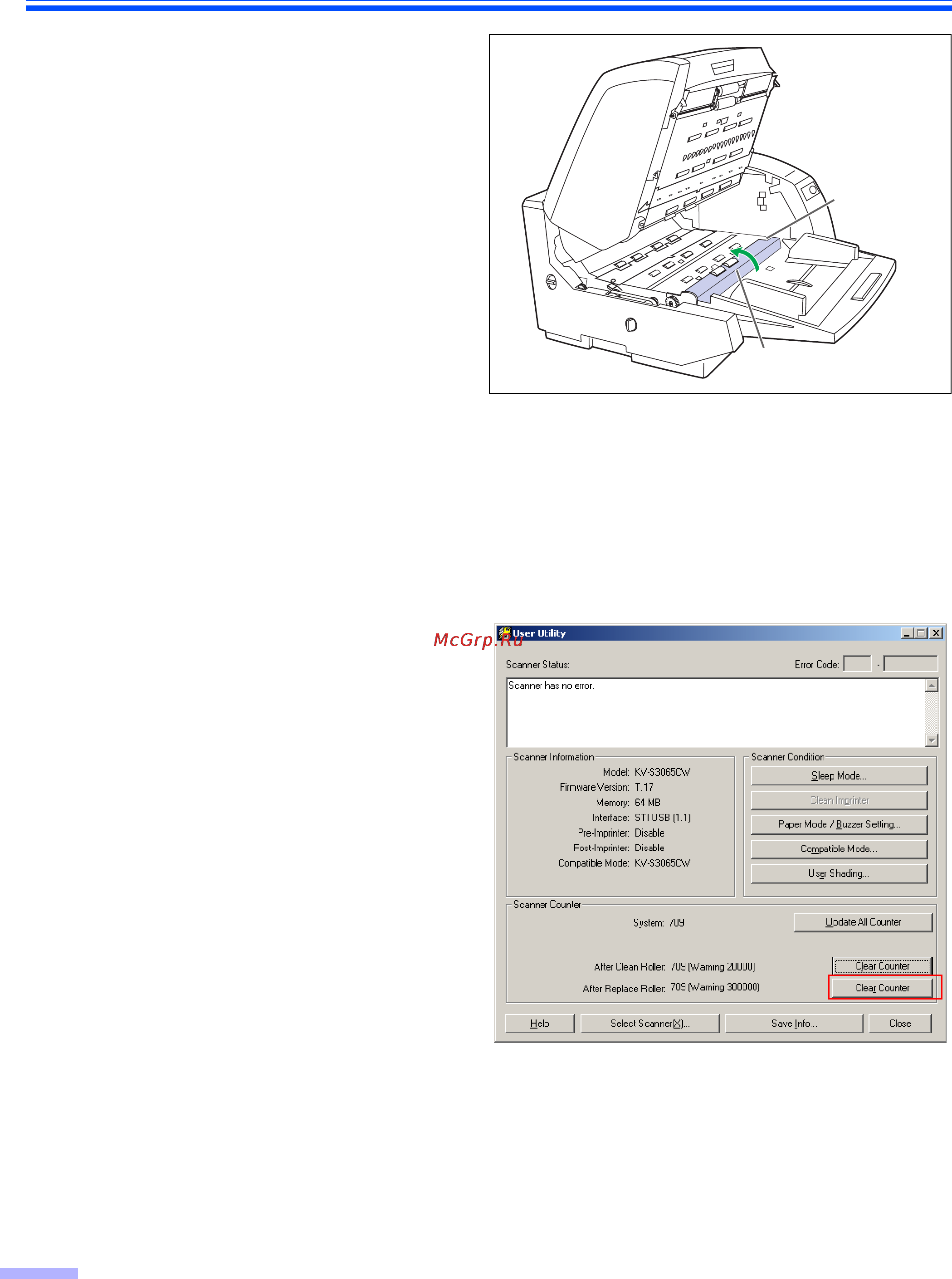

![Panasonic KV-S3065C [30/39] Замена расходных материалов](/views2/1014677/page30/bg1e.png)
Замена расходных материалов
30
11
Удерживайте транспортер обеими
руками и закройте транспортер,
нажимая его в аппарат.
≥ Когда транспортер закрыт, будет
функционировать механизм остановки с
защелкиванием.
Предостережение:
Если транспортер закрыт неправильно и
закрыта передняя дверца, транспортер может
быть сломан.
12
Закройте переднюю дверцу.
≥ Нажмите обе стороны передней дверцы
немного вниз, чтобы они защелкнулись на
месте.
13
Очистите счетчик очищения валиков с
помощью пользовательской утилиты.
≥ Щелкните кнопку [Clear Counter] для [After
Replace Roller] с пользовательской
утилитой.
Выемка
Транспортер
