4.1.12 Перестановка кабельного разъёма
(верхняя дверца)

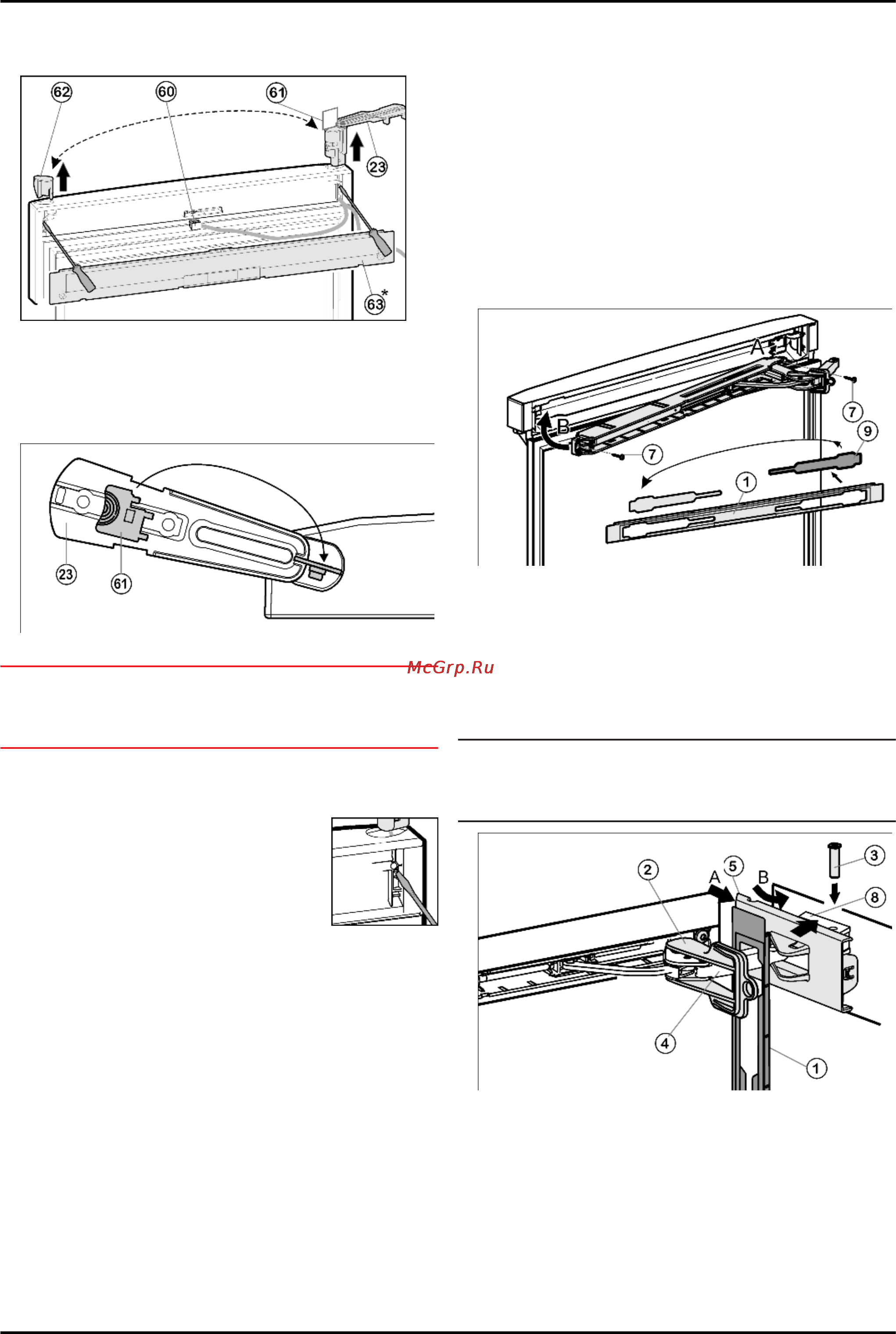

Fig. 21
u
С помощью отвёртки выведете из зацепления крышку
Fig. 21 (63)
на дверце.
u
Отсоедините разъем
Fig. 21 (60)
.
u
На верхней дверце поверните опорный кронштейн
Fig. 21 (23)
наружу параллельно краю дверцы.
Fig. 22
ВНИМАНИЕ
Кабели могут перекрутиться и из-за этого получить повре-
ждения!
u
Используйте шаблон.
u
Отсоедините входящий в объем поставкишаблон
Fig. 22 (61)
от опорного кронштейна и заблокируйте им
опорный кронштейн
Fig. 22 (23)
и втулку от поворота.
u
При помощи отвертки вытолкните опор-
ный кронштейн
Fig. 21 (23)
снизу и сни-
мите с двери вместе с кабелем.
u
Извлеките пробку
Fig. 21 (62)
снизу при
помощи отвертки и вставьте на другой
стороне.
u
Проденьте кабель опорного кронштейна
Fig. 21 (23)
на
противоположной стороне и установите опорный крон-
штейн.
u
Снимите шаблон
Fig. 21 (61)
и закрепите на опорном
кронштейне.
u
Вставьте разъем
Fig. 21 (60)
.
u
Введите кабель в направляющую.
Устройства без амортизатора закрывания двери:
u
Зафиксируйте крышку
Fig. 21 (63)
на дверце.
4.1.13 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 13 (41)
, закройте дверцу и установите верхний опор-
ный кронштейн
Fig. 10 (23)
так, чтобы он защелкнулся в
верхней стороне устройства.
u
Прикрутите опорный кронштейн
Fig. 10 (23)
. При необхо-
димости просверлите отверстия или используйте акку-
муляторную отвертку.
u
Защёлкните крышку
Fig. 10 (20)
и крышку
Fig. 10 (21)
.
u
Снова установите разъём
Fig. 8 (12)
.
u
Введите кабель в направляющую.
u
Снова установите крышку
Fig. 8 (10)
.
Устройства без амортизатора закрывания двери:
u
Установите крышку
Fig. 9 (6)
снаружи со стороны шарни-
ра с поворотом на 180° и защелкните ее.
u
Установите крышку
Fig. 9 (11)
снаружи со стороны шар-
нира с поворотом на 180° и защелкните ее.
Устройства с амортизатором закрывания двери:
u
Оставьте дверь открытой.
4.1.14 Монтаж верхнего амортизатора за-
крывания двери
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжите с пункта (см. 4.1.15) .
Fig. 23
u
Освободите крышку
Fig. 23 (9)
из накладки
Fig. 23 (1)
и
снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) верхний узел амортизатора
закрывания дверцы шарниром на стороне шарнира.
w
Отверстия с левой и правой стороны должны находиться
точно друг над другом.
u
Прикрутите узел амортизатора закрывания двери. (2
шт. Torx 15)
Fig. 23 (7)
Указание
u
Соблюдайте последовательность. Сначала навесьте на-
кладку над амортизирующей скобой, после этого кры-
шку.
Fig. 24
u
Навесьтенакладку
Fig. 24 (1)
на амортизационную ско-
бу
Fig. 24 (4)
таким образом, чтобы передние защелки
показывали во внутрь, а передняя сторона была направ-
лена к устройству.
u
Отодвиньте (А)крышку
Fig. 24 (5)
снаружи и поверните
(В) через опорную деталь
Fig. 24 (8)
.
u
Установите крышку
Fig. 24 (5)
и защелкните ее до перво-
го фиксатора.
w
После позиционирования амортизирующей скобы отвер-
стия для пальцев расположены друг над другом.
